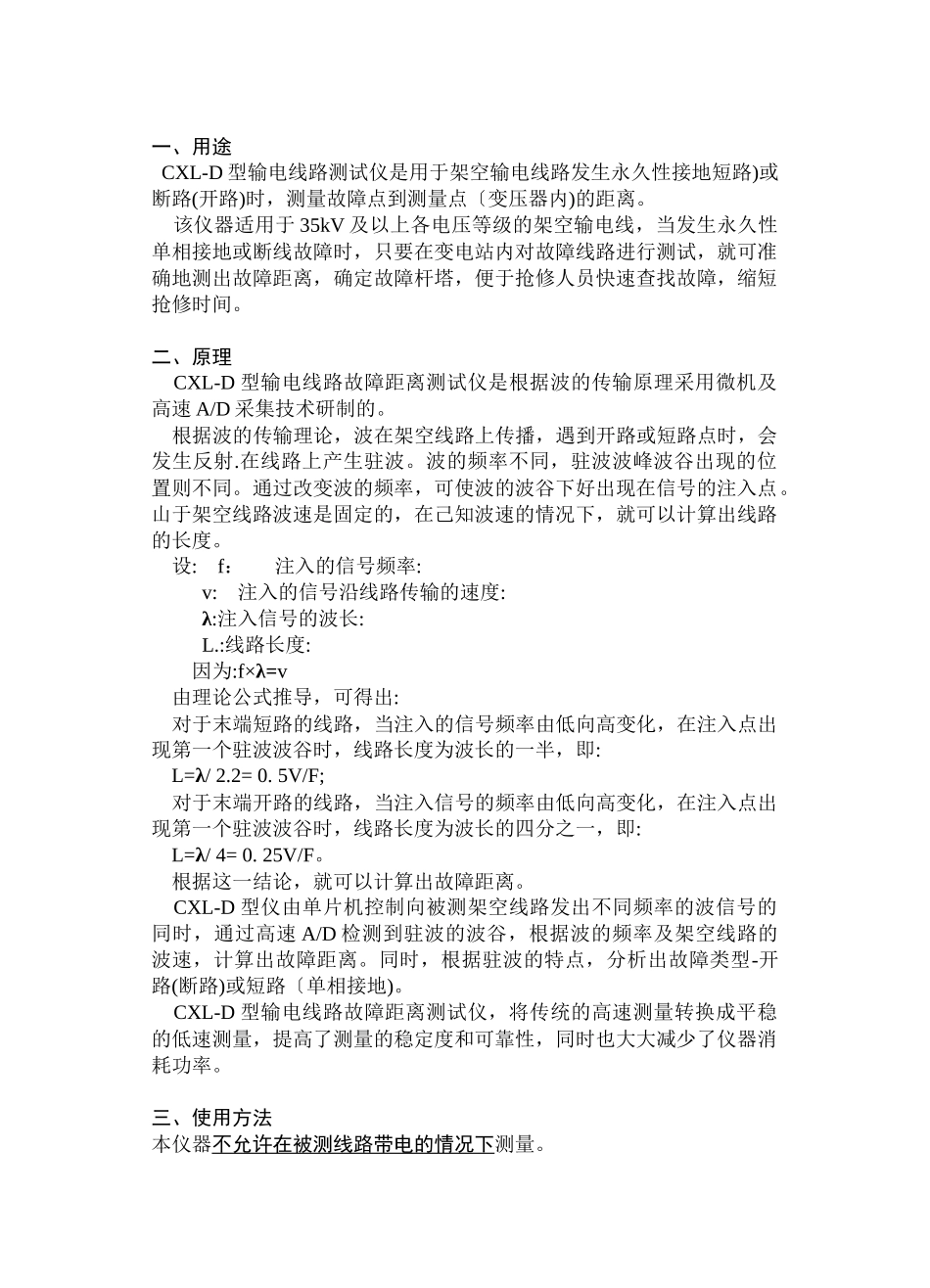

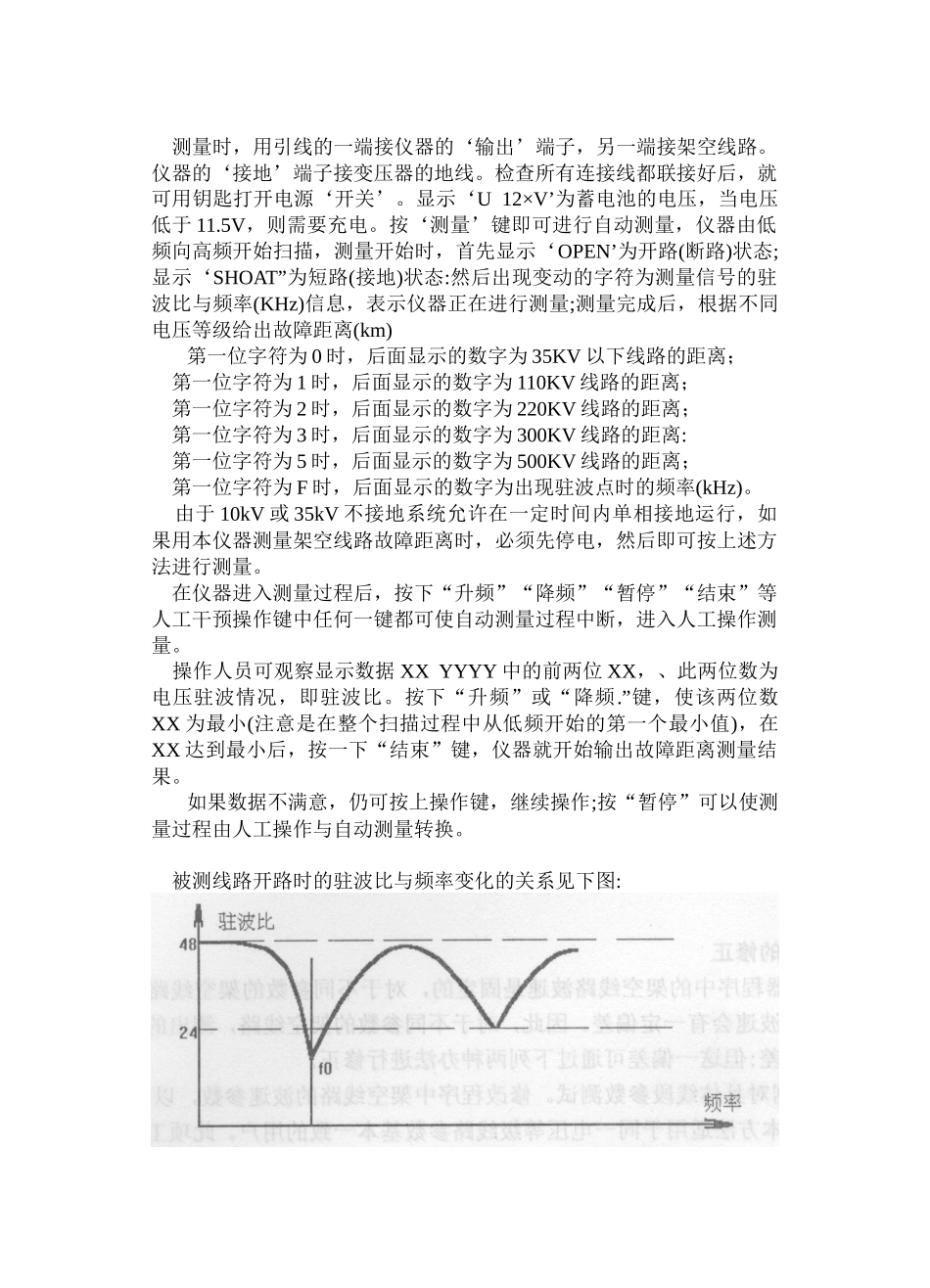

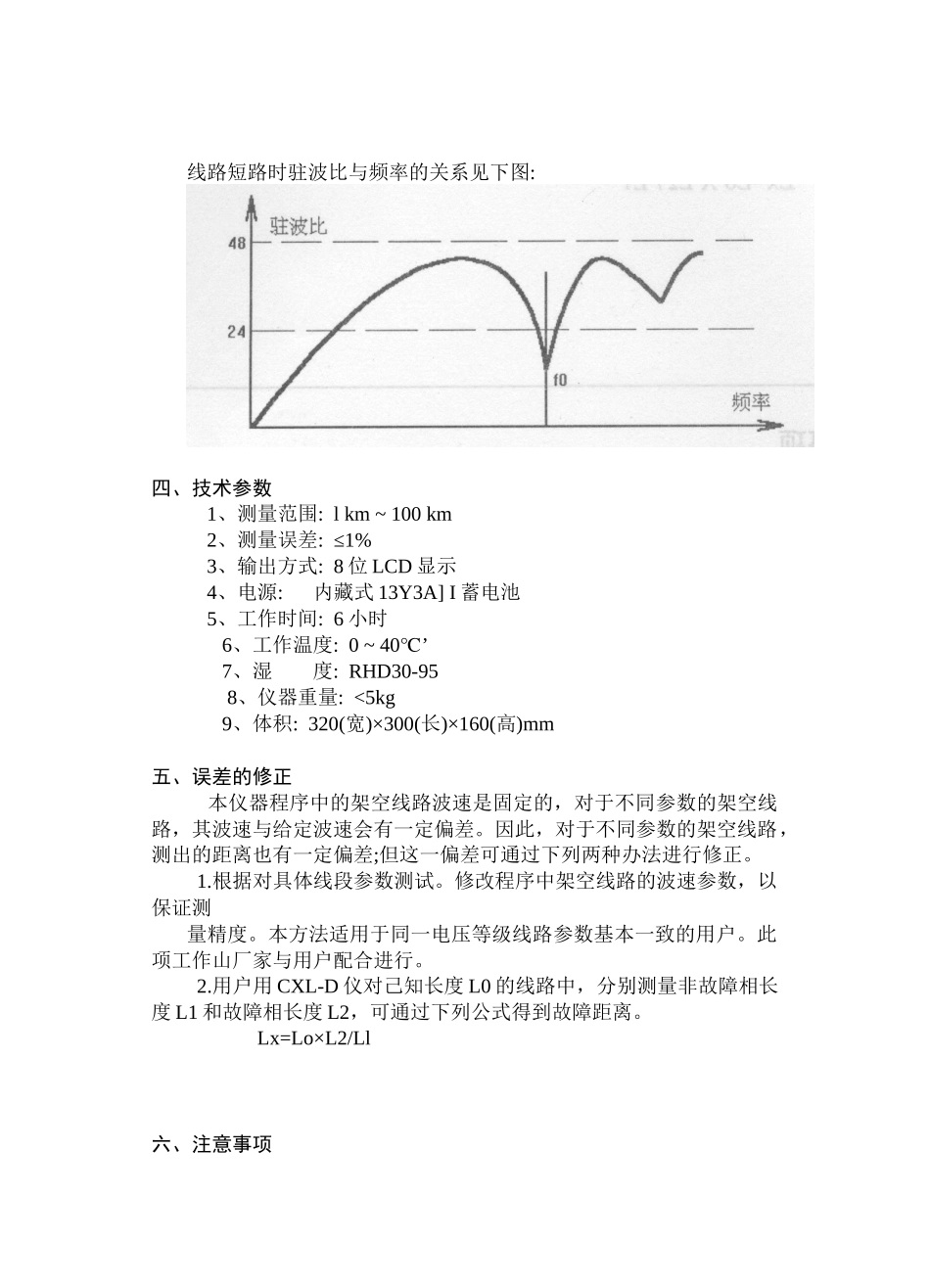

一、用途 CXL-D 型输电线路测试仪是用于架空输电线路发生永久性接地短路)或断路(开路)时,测量故障点到测量点〔变压器内)的距离。 该仪器适用于 35kV 及以上各电压等级的架空输电线,当发生永久性单相接地或断线故障时,只要在变电站内对故障线路进行测试,就可准确地测出故障距离,确定故障杆塔,便于抢修人员快速查找故障,缩短抢修时间。二、原理 CXL-D 型输电线路故障距离测试仪是根据波的传输原理采用微机及高速 A/D 采集技术研制的。 根据波的传输理论,波在架空线路上传播,遇到开路或短路点时,会发生反射.在线路上产生驻波。波的频率不同,驻波波峰波谷出现的位置则不同。通过改变波的频率,可使波的波谷下好出现在信号的注入点。山于架空线路波速是固定的,在己知波速的情况下,就可以计算出线路的长度。 设: f: 注入的信号频率: v: 注入的信号沿线路传输的速度: λ:注入信号的波长: L.:线路长度: 因为:f×λ=v 由理论公式推导,可得出: 对于末端短路的线路,当注入的信号频率由低向高变化,在注入点出现第一个驻波波谷时,线路长度为波长的一半,即: L=λ/ 2.2= 0. 5V/F; 对于末端开路的线路,当注入信号的频率由低向高变化,在注入点出现第一个驻波波谷时,线路长度为波长的四分之一,即: L=λ/ 4= 0. 25V/F。 根据这一结论,就可以计算出故障距离。 CXL-D 型仪由单片机控制向被测架空线路发出不同频率的波信号的同时,通过高速 A/D 检测到驻波的波谷,根据波的频率及架空线路的波速,计算出故障距离。同时,根据驻波的特点,分析出故障类型-开路(断路)或短路〔单相接地)。 CXL-D 型输电线路故障距离测试仪,将传统的高速测量转换成平稳的低速测量,提高了测量的稳定度和可靠性,同时也大大减少了仪器消耗功率。三、使用方法本仪器不允许在被测线路带电的情况下测量。 测量时,用引线的一端接仪器的‘输出’端子,另一端接架空线路。仪器的‘接地’端子接变压器的地线。检查所有连接线都联接好后,就可用钥匙打开电源‘开关’。显示‘U 12×V’为蓄电池的电压,当电压低于 11.5V,则需要充电。按‘测量’键即可进行自动测量,仪器由低频向高频开始扫描,测量开始时,首先显示‘OPEN’为开路(断路)状态;显示‘SHOAT”为短路(接地)状态:然后出现变动的字符为测量信号的驻波比与频率(KHz)信息,表示仪器正在进行测量;测量完成后,根据不同电压等级给出故障距离(km)第一位字符为 0 时,后面显示...
