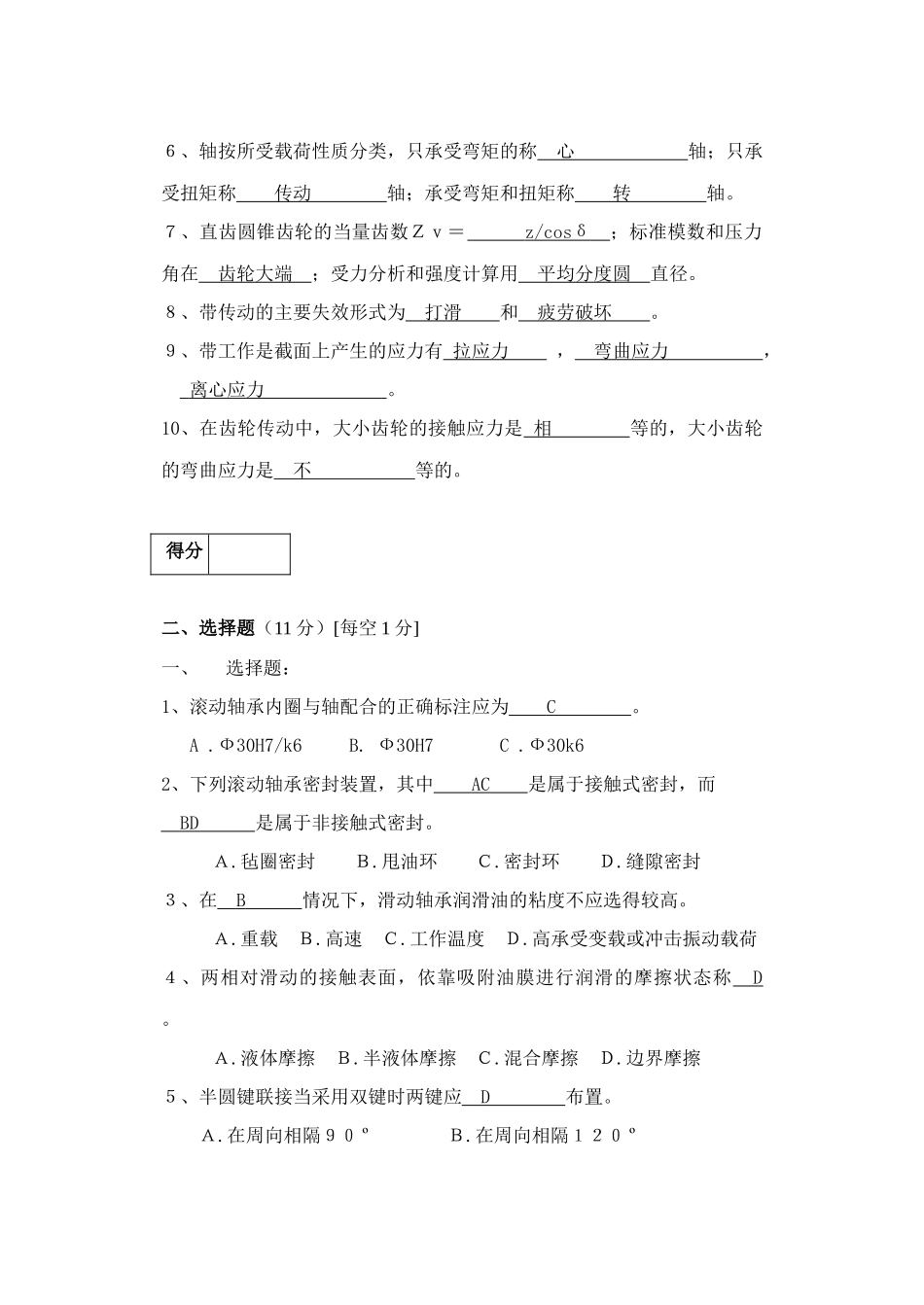

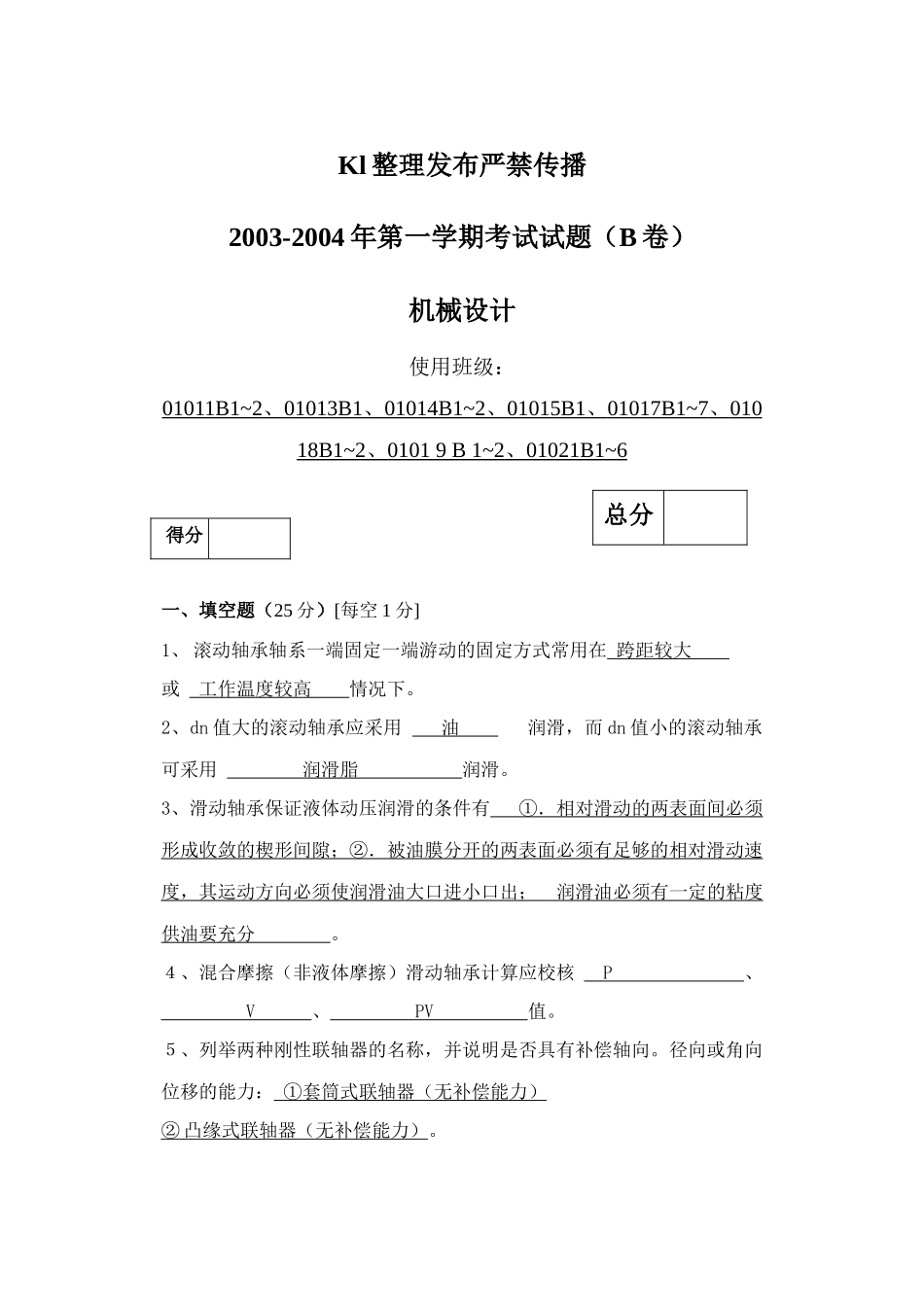

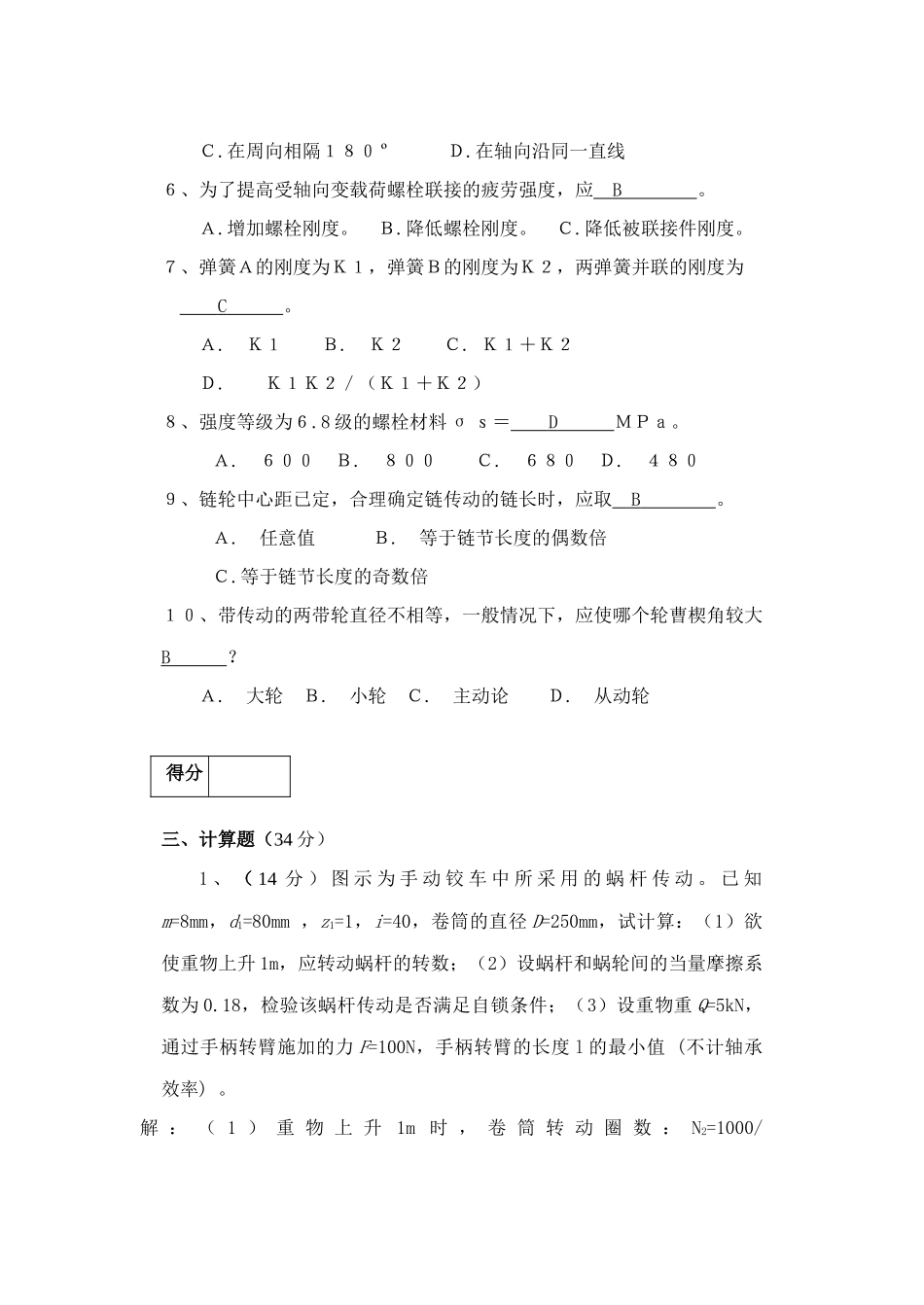

Kl 整理发布严禁传播2003-2004 年第一学期考试试题（B 卷）机械设计使用班级：01011B1~2 、 01013B1 、 01014B1~2 、 01015B1 、 01017B1~7 、 010 18B1~2 、 0101 9 B 1~2 、 01021B1~6 一、填空题（25 分）[每空 1 分]1、 滚动轴承轴系一端固定一端游动的固定方式常用在 跨距较大 或 工作温度较高 情况下。2、dn 值大的滚动轴承应采用 油 润滑，而 dn 值小的滚动轴承可采用 润滑脂 润滑。3、滑动轴承保证液体动压润滑的条件有 ①．相对滑动的两表面间必须形成收敛的楔形间隙；②．被油膜分开的两表面必须有足够的相对滑动速度，其运动方向必须使润滑油大口进小口出； 润滑油必须有一定的粘度 供油要充分 。 ４、混合摩擦（非液体摩擦）滑动轴承计算应校核 P 、 V 、 PV 值。５、列举两种刚性联轴器的名称，并说明是否具有补偿轴向。径向或角向位移的能力： ①套筒式联轴器（无补偿能力）② 凸缘式联轴器（无补偿能力） 。总分得分６、轴按所受载荷性质分类，只承受弯矩的称 心 轴；只承受扭矩称 传动 轴；承受弯矩和扭矩称 转 轴。７、直齿圆锥齿轮的当量齿数Ｚｖ＝ z/cosδ ；标准模数和压力角在 齿轮大端 ；受力分析和强度计算用 平均分度圆 直径。８、带传动的主要失效形式为 打滑 和 疲劳破坏 。９、带工作是截面上产生的应力有 拉应力 ， 弯曲应力 ， 离心应力 。10、在齿轮传动中，大小齿轮的接触应力是 相 等的，大小齿轮的弯曲应力是 不 等的。 二、选择题（11 分）[每空 1 分]一、选择题：1、滚动轴承内圈与轴配合的正确标注应为 C 。 A .Ф30H7/k6 B. Ф30H7 C .Ф30k62、下列滚动轴承密封装置，其中 AC 是属于接触式密封，而 BD 是属于非接触式密封。Ａ.毡圈密封 Ｂ.甩油环 Ｃ.密封环 Ｄ.缝隙密封３、在 B 情况下，滑动轴承润滑油的粘度不应选得较高。Ａ.重载 Ｂ.高速 Ｃ.工作温度 Ｄ.高承受变载或冲击振动载荷４、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称 D 。Ａ.液体摩擦 Ｂ.半液体摩擦 Ｃ.混合摩擦 Ｄ.边界摩擦５、半圆键联接当采用双键时两键应 D 布置。 Ａ.在周向相隔９０ º Ｂ.在周向相隔１２０ º 得分 Ｃ.在周向相隔１８０ º Ｄ.在轴向沿同一直线６、为了提高受轴向变载荷螺栓联接的疲劳强度，应 B 。 Ａ.增加螺栓刚度。 Ｂ.降低螺栓刚度。 Ｃ.降低被联接件刚度。７、弹簧Ａ的...
