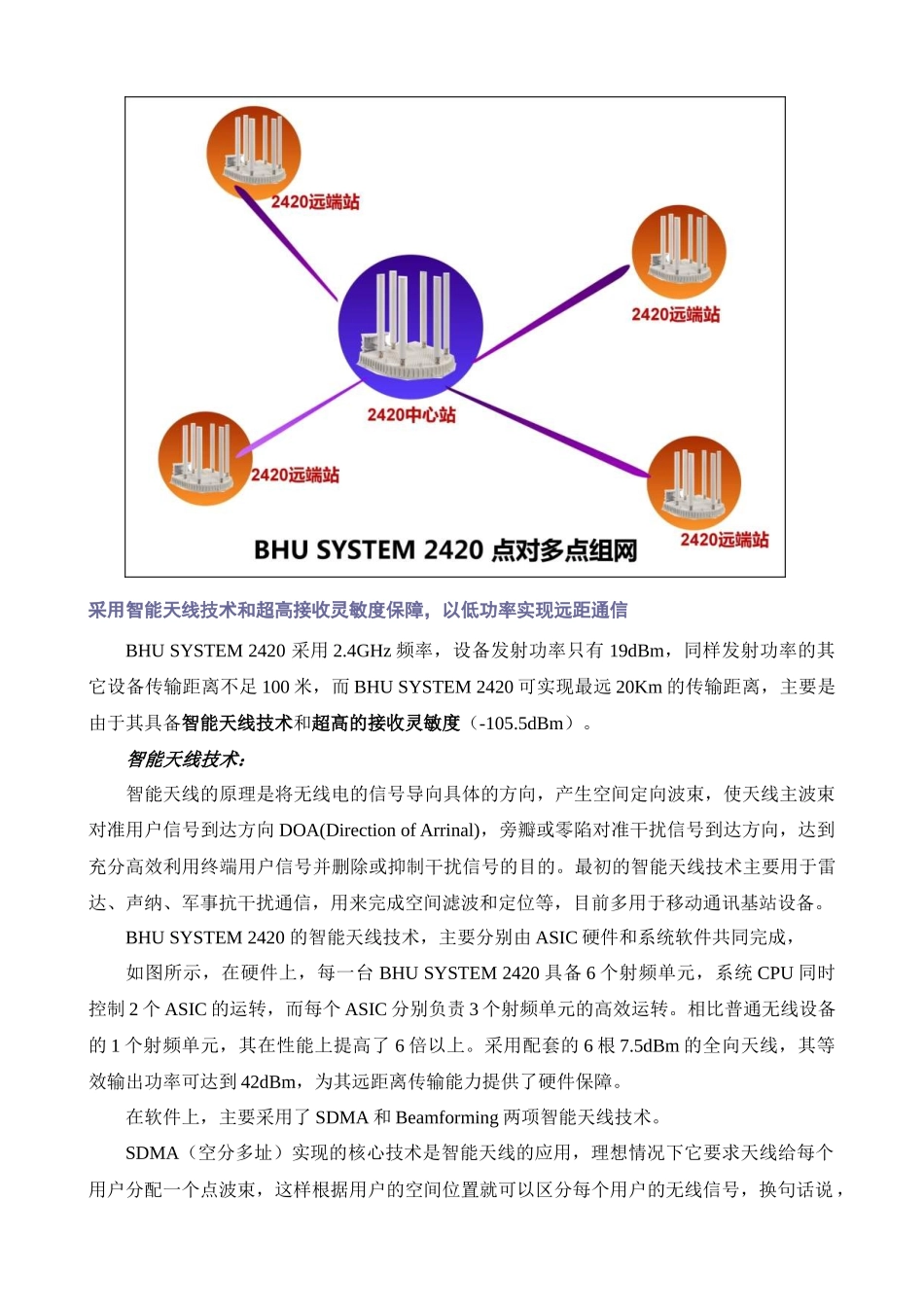

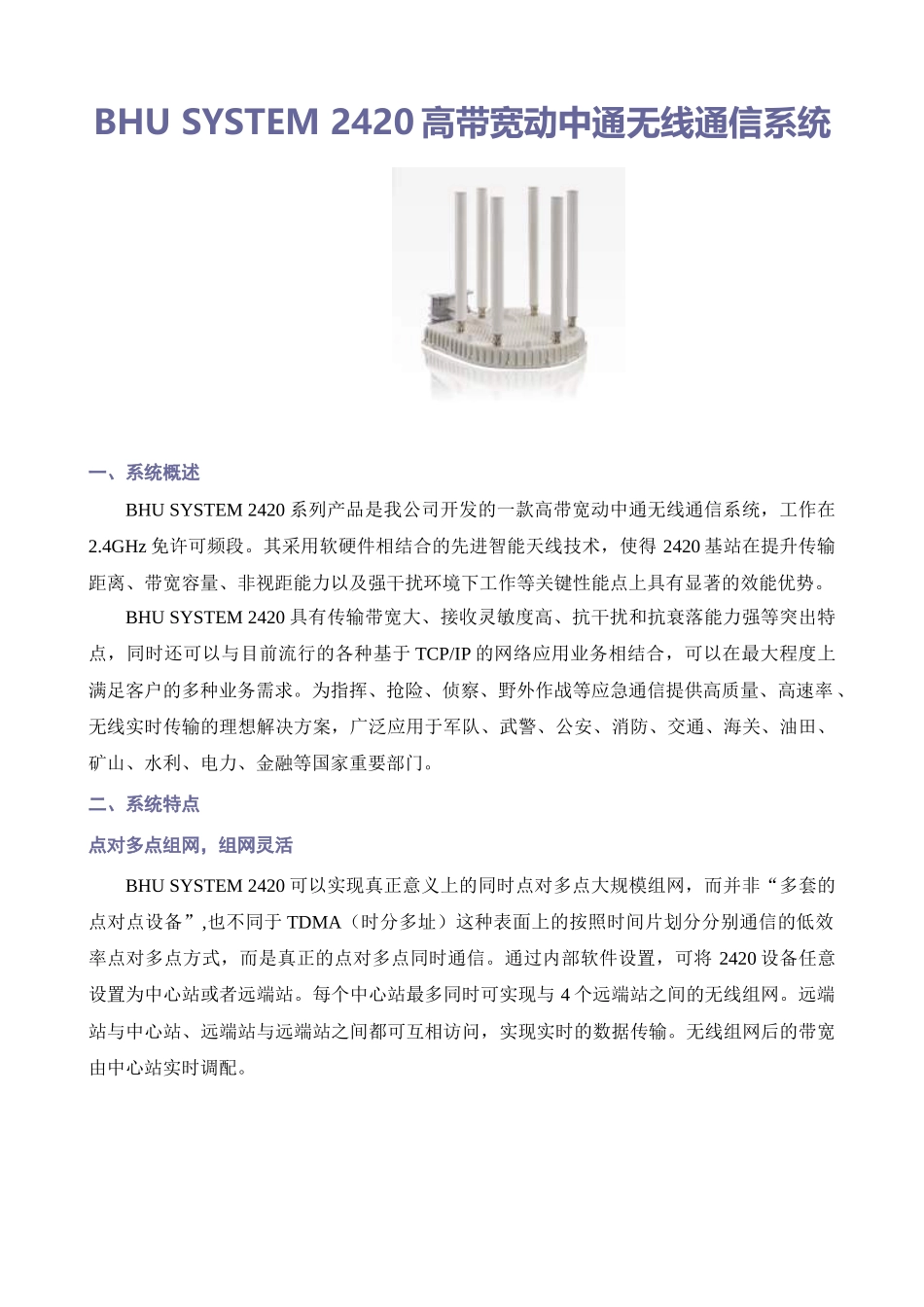

BHU SYSTEM 2420 高带宽动中通无线通信系统 一、系统概述BHU SYSTEM 2420 系列产品是我公司开发的一款高带宽动中通无线通信系统,工作在2.4GHz 免许可频段。其采用软硬件相结合的先进智能天线技术,使得 2420 基站在提升传输距离、带宽容量、非视距能力以及强干扰环境下工作等关键性能点上具有显著的效能优势。BHU SYSTEM 2420 具有传输带宽大、接收灵敏度高、抗干扰和抗衰落能力强等突出特点,同时还可以与目前流行的各种基于 TCP/IP 的网络应用业务相结合,可以在最大程度上满足客户的多种业务需求。为指挥、抢险、侦察、野外作战等应急通信提供高质量、高速率 、无线实时传输的理想解决方案,广泛应用于军队、武警、公安、消防、交通、海关、油田、矿山、水利、电力、金融等国家重要部门。二、系统特点点对多点组网,组网灵活BHU SYSTEM 2420 可以实现真正意义上的同时点对多点大规模组网,而并非“多套的点对点设备”,也不同于 TDMA(时分多址)这种表面上的按照时间片划分分别通信的低效率点对多点方式,而是真正的点对多点同时通信。通过内部软件设置,可将 2420 设备任意设置为中心站或者远端站。每个中心站最多同时可实现与 4 个远端站之间的无线组网。远端站与中心站、远端站与远端站之间都可互相访问,实现实时的数据传输。无线组网后的带宽由中心站实时调配。采用智能天线技术和超高接收灵敏度保障,以低功率实现远距通信BHU SYSTEM 2420 采用 2.4GHz 频率,设备发射功率只有 19dBm,同样发射功率的其它设备传输距离不足 100 米,而 BHU SYSTEM 2420 可实现最远 20Km 的传输距离,主要是由于其具备智能天线技术和超高的接收灵敏度(-105.5dBm)。智能天线技术:智能天线的原理是将无线电的信号导向具体的方向,产生空间定向波束,使天线主波束对准用户信号到达方向 DOA(Direction of Arrinal),旁瓣或零陷对准干扰信号到达方向,达到充分高效利用终端用户信号并删除或抑制干扰信号的目的。最初的智能天线技术主要用于雷达、声纳、军事抗干扰通信,用来完成空间滤波和定位等,目前多用于移动通讯基站设备。BHU SYSTEM 2420 的智能天线技术,主要分别由 ASIC 硬件和系统软件共同完成,如图所示,在硬件上,每一台 BHU SYSTEM 2420 具备 6 个射频单元,系统 CPU 同时控制 2 个 ASIC 的运转,而每个 ASIC 分别负责 3 个射频单元的高效运转。相比普通无线设备的 1 个射频单...
