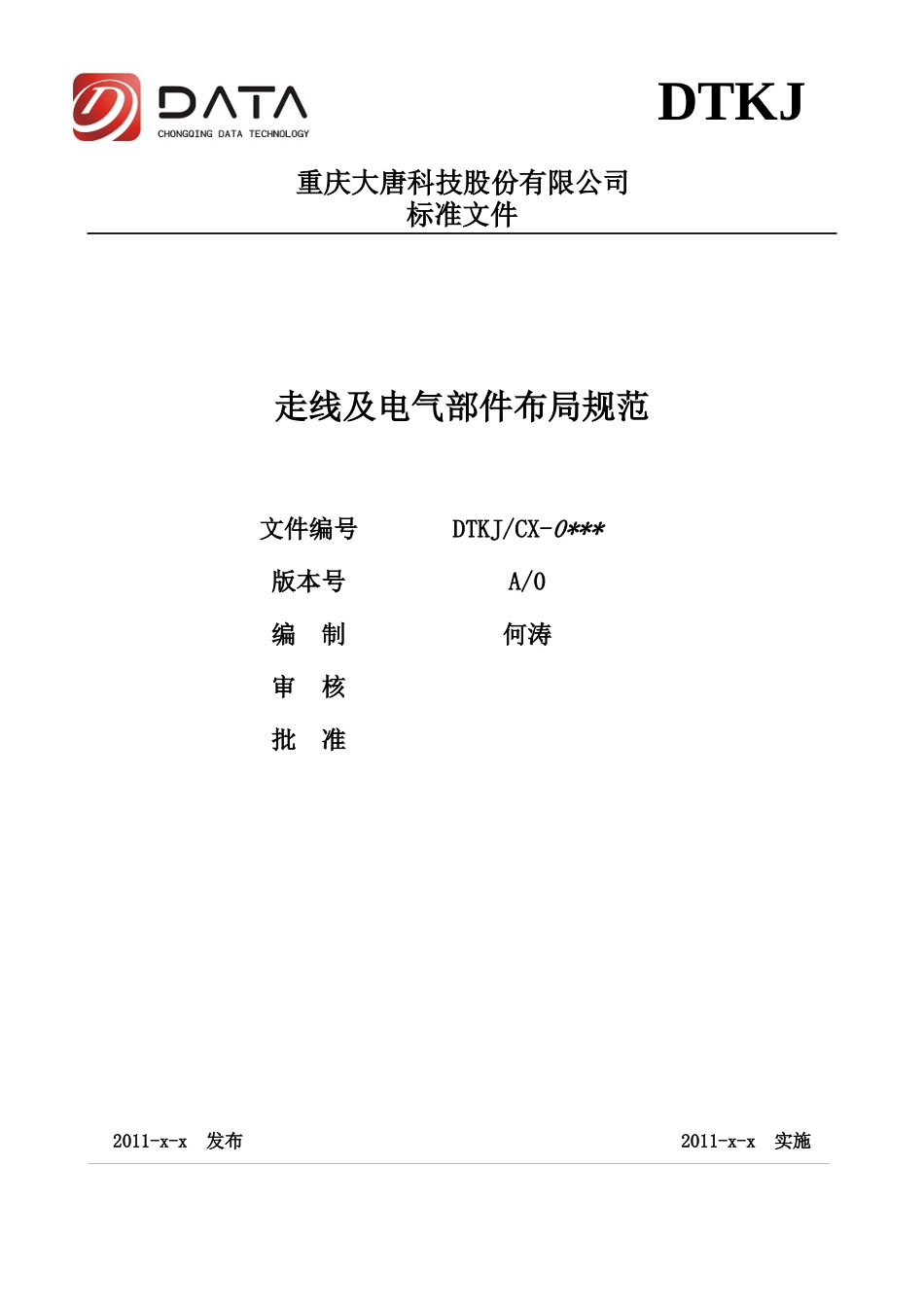

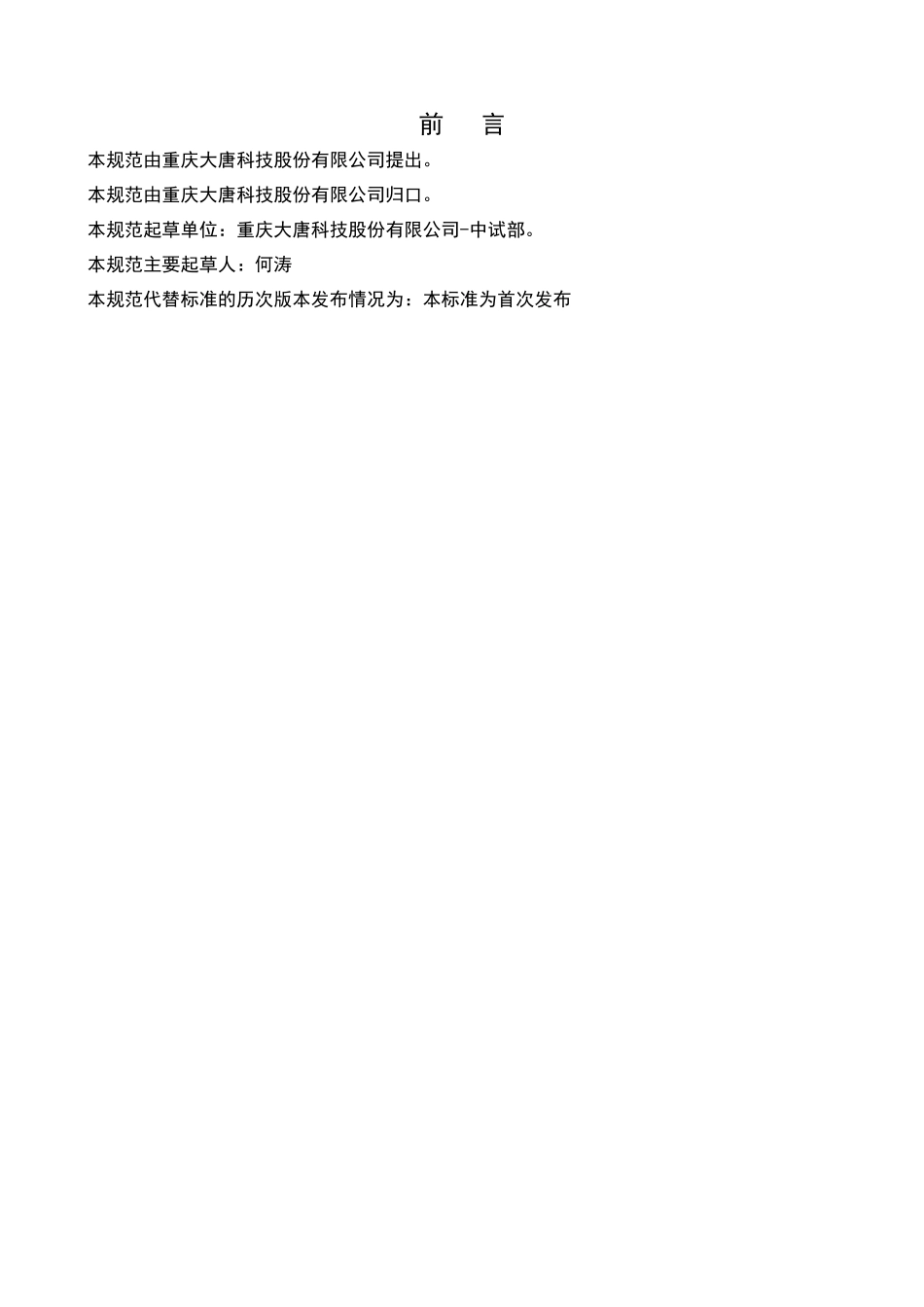

重庆大唐科技股份有限公司标准文件走线及电气部件布局规范文件编号DTKJ/CX-0***版本号A/0编 制何涛审 核批 准2011-x-x 发布 2011-x-x 实施DTKJ重庆大唐科技股份有限公司 发布前 言本规范由重庆大唐科技股份有限公司提出。本规范由重庆大唐科技股份有限公司归口。本规范起草单位：重庆大唐科技股份有限公司-中试部。本规范主要起草人：何涛本规范代替标准的历次版本发布情况为：本标准为首次发布参考标准CB*/Z89-88 电线电缆冷压连接技术条件CB394-88 冷压电线电缆接头GB/T6988.3-1997 电器技术用文件的编制第三部分：接线图和接线表GB/T6988.6-93 控制系统功能表图的绘制GB14048.2-2001 低压开关设备和控制设备低压断路器GB17196-1997 连接器件连接铜导线用的扁形快速连接端头安全要求GB17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求GB4884-85 绝缘导线的标记GB50171-92 电气装置安装工程盘,柜及二次回路结线施工及施工验收规范GB7251.1-1997 低压成套开关设备和控制设备第一部分：型式试验和部分型式实验成套设备JB/T5876.3-91 电器传动装置制图接线图和接线表JB/T9660-1999 行线槽JB/T2436.1-1992 导线用铜压接端头第一部分：0.5-0.6MM2 导线用铜压接头JB/T2436.2-1994 导线用铜压接端头第二部分：10-300MM2 导线用铜压接头JB/T5875-91 低压成套开关设备接线图和接线表的绘制方法JB5877-91 低压固定封闭式成套开关设备JB6525-92 电器安装导轨GB50254-96 电气装置安装工程低压电气施工及验收规范GB50258-96 电气装置安装工程 1KV 及以下配线工程及验收规范GB4728 电气图形用符号走线及电气部件布局规范一、 电器元件布局及安装电气柜的元件布局首先应考虑到元件的布置对线路走向和合理性的影响。对大截面导线转弯半径的考虑，对强弱电元件之间的距离放置，对发热元件的方向布置，为最大限度的防干扰对 PLC 和其他仪器仪表相对于主回路和易产生干扰源元件之间的布置等等。这些都成为排版布置时必须综合考虑的问题。 为使柜内布置结构有一个统一性，把基本元素的间隔距离进行明确的规定是有必要的。这样无论图纸怎样不同，其基本布局结构将是统一的。1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作。箱、柜内两导体间，导电体与裸露的不带电的导体间，应符合下表要求。 屏顶上小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电...
