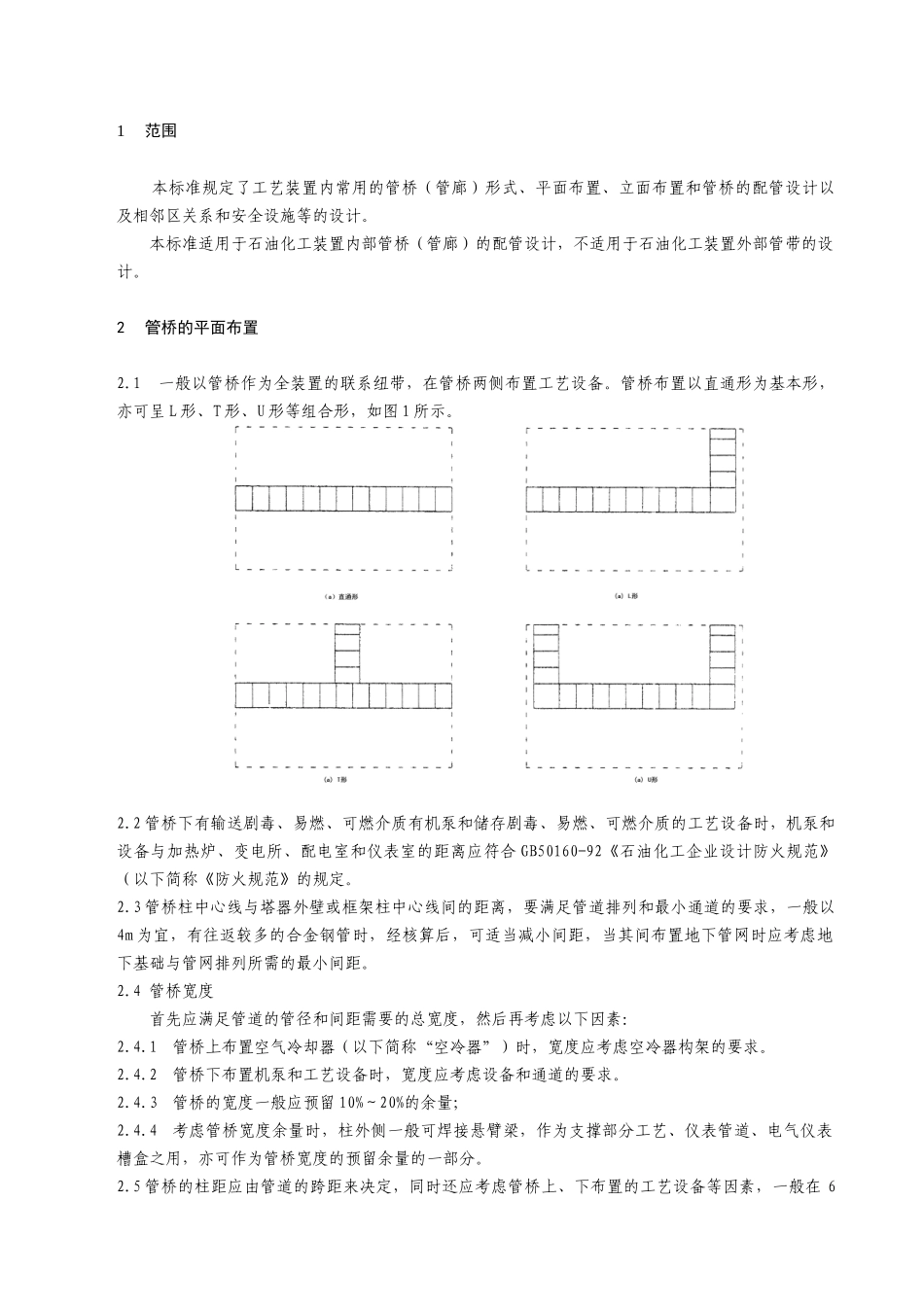

1范围本标准规定了工艺装置内常用的管桥（管廊）形式、平面布置、立面布置和管桥的配管设计以及相邻区关系和安全设施等的设计。本标准适用于石油化工装置内部管桥（管廊）的配管设计，不适用于石油化工装置外部管带的设计。2管桥的平面布置2.1 一般以管桥作为全装置的联系纽带，在管桥两侧布置工艺设备。管桥布置以直通形为基本形，亦可呈 L 形、T 形、U 形等组合形，如图 1 所示。2.2 管桥下有输送剧毒、易燃、可燃介质有机泵和储存剧毒、易燃、可燃介质的工艺设备时，机泵和设备与加热炉、变电所、配电室和仪表室的距离应符合 GB50160-92《石油化工企业设计防火规范》（以下简称《防火规范》的规定。2.3 管桥柱中心线与塔器外壁或框架柱中心线间的距离，要满足管道排列和最小通道的要求，一般以4m 为宜，有往返较多的合金钢管时，经核算后，可适当减小间距，当其间布置地下管网时应考虑地下基础与管网排列所需的最小间距。2.4 管桥宽度 首先应满足管道的管径和间距需要的总宽度，然后再考虑以下因素：2.4.1管桥上布置空气冷却器（以下简称“空冷器”）时，宽度应考虑空冷器构架的要求。2.4.2管桥下布置机泵和工艺设备时，宽度应考虑设备和通道的要求。2.4.3管桥的宽度一般应预留 10%～20%的余量；2.4.4考虑管桥宽度余量时，柱外侧一般可焊接悬臂梁，作为支撑部分工艺、仪表管道、电气仪表槽盒之用，亦可作为管桥宽度的预留余量的一部分。2.5 管桥的柱距应由管道的跨距来决定，同时还应考虑管桥上、下布置的工艺设备等因素，一般在 6～9m 内取等距布置为宜。对于一两根极限跨距小于管桥柱间距的管道，可用临近的大管道支吊；对于多根小管道则采用加次梁的办法来支吊。管桥在跨越道路或检修通道外，柱距应为 10～15m，柱间梁宜采用桁架结构，桁架梁底距道路净空不小于 4.5m。2.6 管桥下布置机泵或工艺设备时，其地面应高出周围地面 100～200mm，并分区取同一标高，电缆沟宜布置在泵的电机端，管桥下不布置工艺设备时，地面应作为装置竖向地面的一部分。2.7 管桥上布置工艺设备时，应设置隔断平台并与附近的塔或框架平台相连接。管桥顶层管道靠近塔器的外侧，可以考虑布置电气仪表槽盒（槽盒一侧也可作为走道）。管桥上的连通平台应设操作、检修用斜梯和安全梯，具体要求应符合《防火规范》的规定。3管桥的立面布置3.1装置内主管桥和副管桥，按管道布置的需要，可以为一层或二层，最多三层。一层管桥宽度最大 9m，大于 9m ...
