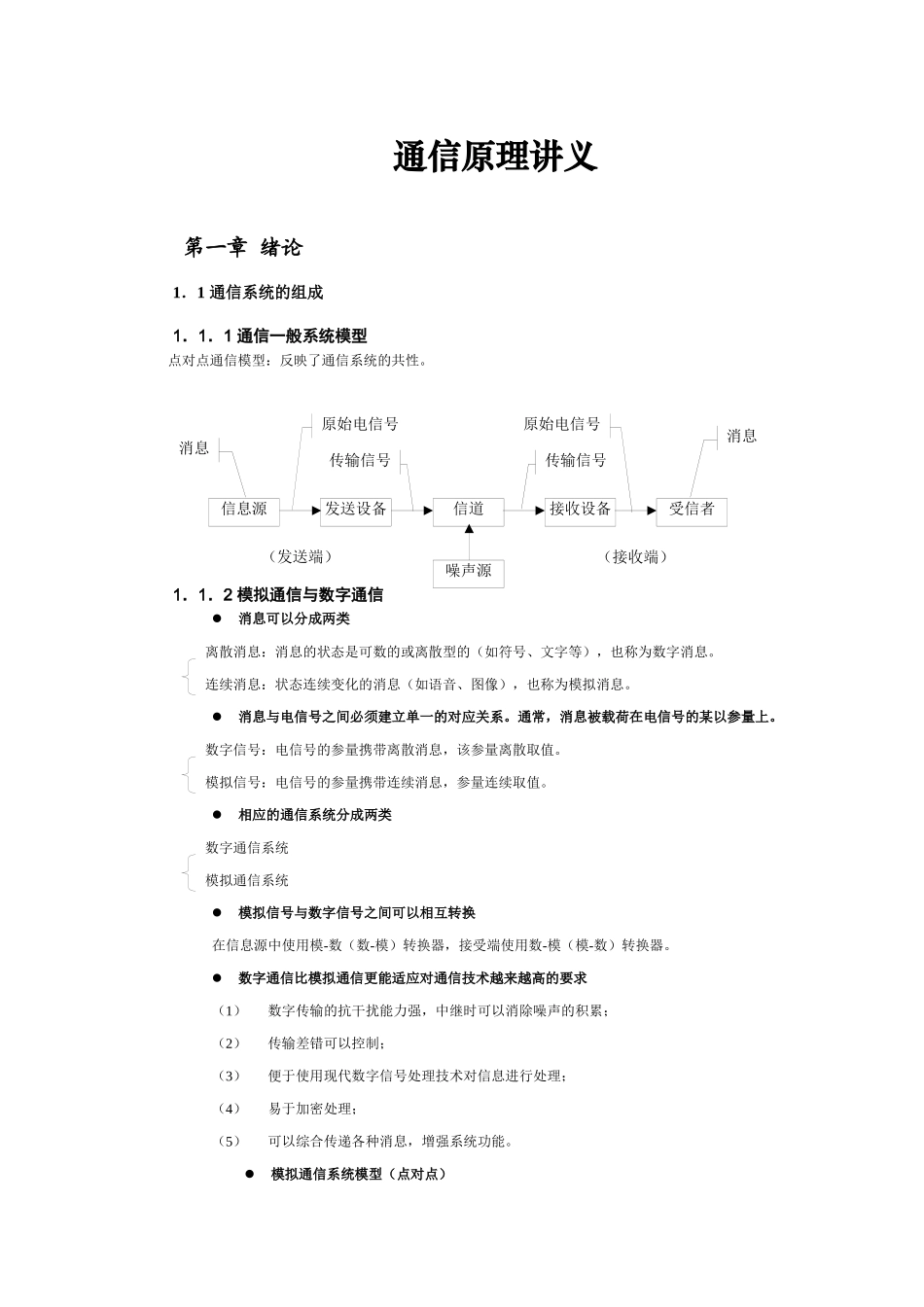

信息源发送设备信道接收设备受信者噪声源（发送端）（接收端）消息原始电信号传输信号传输信号原始电信号消息通信原理讲义第一章 绪论1．1 通信系统的组成1．1．1 通信一般系统模型点对点通信模型：反映了通信系统的共性。1．1．2 模拟通信与数字通信消息可以分成两类离散消息：消息的状态是可数的或离散型的（如符号、文字等），也称为数字消息。连续消息：状态连续变化的消息（如语音、图像），也称为模拟消息。消息与电信号之间必须建立单一的对应关系。通常，消息被载荷在电信号的某以参量上。数字信号：电信号的参量携带离散消息，该参量离散取值。模拟信号：电信号的参量携带连续消息，参量连续取值。相应的通信系统分成两类数字通信系统模拟通信系统模拟信号与数字信号之间可以相互转换在信息源中使用模-数（数-模）转换器，接受端使用数-模（模-数）转换器。数字通信比模拟通信更能适应对通信技术越来越高的要求（1）数字传输的抗干扰能力强，中继时可以消除噪声的积累；（2）传输差错可以控制；（3）便于使用现代数字信号处理技术对信息进行处理；（4）易于加密处理；（5）可以综合传递各种消息，增强系统功能。模拟通信系统模型（点对点）模拟信息源调制器信道解调器受信者噪声源（发送端）（接收端）连续消息基带信号已调信号已调信号基带信号连续消息信息源调制器信道解调器受信者噪声源（发送端）（接收端）消息基带信号已调信号已调信号基带信号消息加密器 编码器解码器 解密器信息源基带信号形成器信道接 收 滤波器受信者噪声源（发送端）（接收端）消息基带信号基带信号基带信号基带信号消息基带信号：携带信息，但具有频率很低的频谱分量，不适宜传输的原始电信号。已调信号：基带信号经过调之后转换成其频带适合信道传输的信号，也称频带信号。调制器：将基带信号转变为频带信号的设备。解调器：将频带信号转变为基带信号的设备。模拟通信强调变换的线性特性，既已调参量与基带信号成比例。数字通信系统模型（点对点）强调已调参量与基带信号之间的一一对应。数字通信需要解决的问题：（2）编码与解码：通过差错控制编码消除噪声或干扰造成的差错；（3）加密和解密：对基带信号进行人为“搅乱”；（4）同步：发送和接收节拍一致，包括：位同步（码元同步）和群同步、帧同步、句同步或码组同步。数字通信模型：同步环节的位置不固定，图中没有出现。数字基带传输模型：数字通信的缺点比模拟通信占据更宽...
