PCB Layout and SI 问答VIP免费

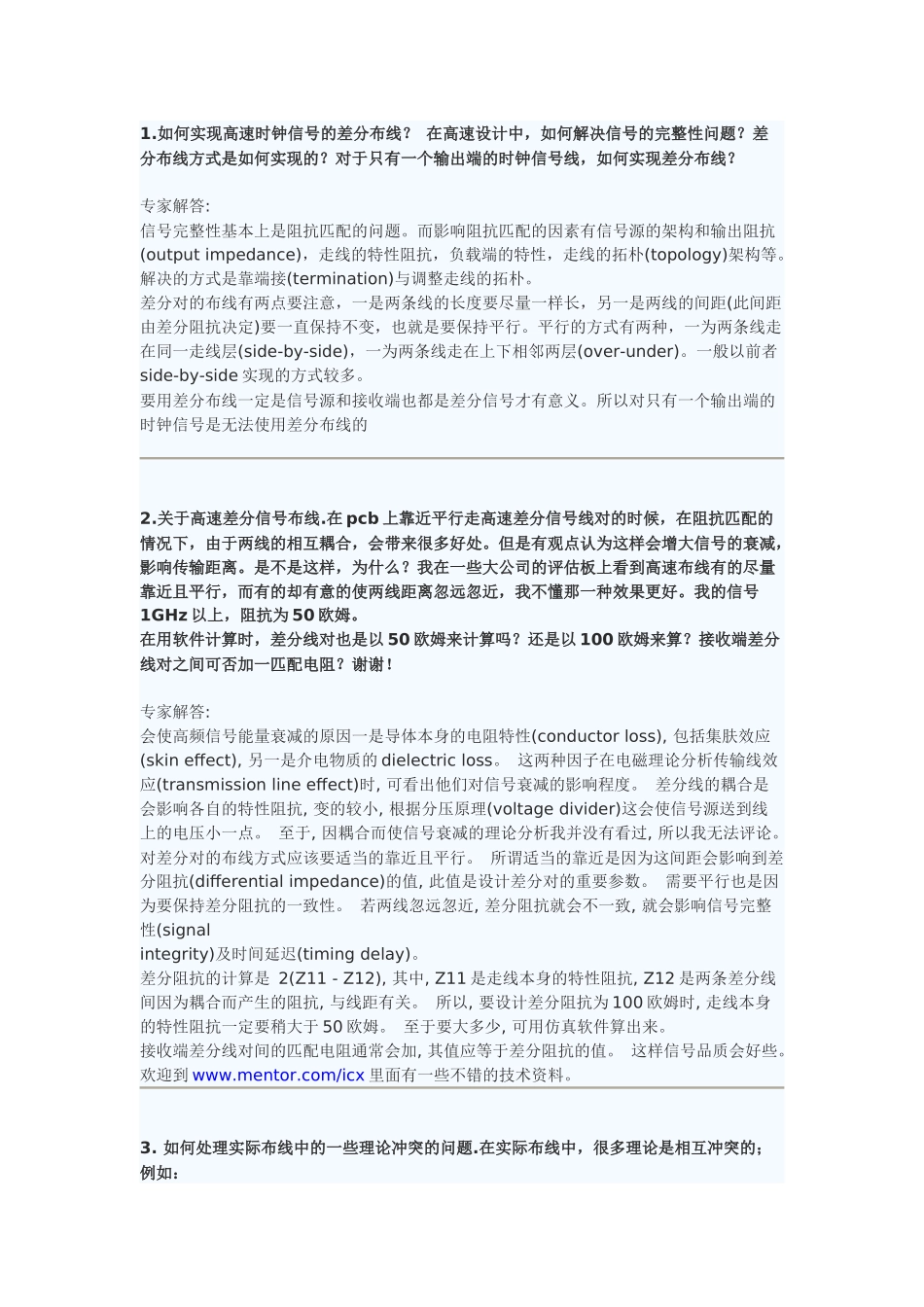

1.如何实现高速时钟信号的差分布线？ 在高速设计中，如何解决信号的完整性问题？差分布线方式是如何实现的？对于只有一个输出端的时钟信号线，如何实现差分布线？专家解答:信号完整性基本上是阻抗匹配的问题。而影响阻抗匹配的因素有信号源的架构和输出阻抗(output impedance)，走线的特性阻抗，负载端的特性，走线的拓朴(topology)架构等。解决的方式是靠端接(termination)与调整走线的拓朴。差分对的布线有两点要注意，一是两条线的长度要尽量一样长，另一是两线的间距(此间距由差分阻抗决定)要一直保持不变，也就是要保持平行。平行的方式有两种，一为两条线走在同一走线层(side-by-side)，一为两条线走在上下相邻两层(over-under)。一般以前者side-by-side 实现的方式较多。要用差分布线一定是信号源和接收端也都是差分信号才有意义。所以对只有一个输出端的时钟信号是无法使用差分布线的2.关于高速差分信号布线.在 pcb 上靠近平行走高速差分信号线对的时候，在阻抗匹配的情况下，由于两线的相互耦合，会带来很多好处。但是有观点认为这样会增大信号的衰减，影响传输距离。是不是这样，为什么？我在一些大公司的评估板上看到高速布线有的尽量靠近且平行，而有的却有意的使两线距离忽远忽近，我不懂那一种效果更好。我的信号1GHz 以上，阻抗为 50 欧姆。在用软件计算时，差分线对也是以 50 欧姆来计算吗？还是以 100 欧姆来算？接收端差分线对之间可否加一匹配电阻？谢谢！专家解答:会使高频信号能量衰减的原因一是导体本身的电阻特性(conductor loss), 包括集肤效应(skin effect), 另一是介电物质的 dielectric loss。 这两种因子在电磁理论分析传输线效应(transmission line effect)时, 可看出他们对信号衰减的影响程度。 差分线的耦合是会影响各自的特性阻抗, 变的较小, 根据分压原理(voltage divider)这会使信号源送到线上的电压小一点。 至于, 因耦合而使信号衰减的理论分析我并没有看过, 所以我无法评论。对差分对的布线方式应该要适当的靠近且平行。 所谓适当的靠近是因为这间距会影响到差分阻抗(differential impedance)的值, 此值是设计差分对的重要参数。 需要平行也是因为要保持差分阻抗的一致性。 若两线忽远忽近, 差分阻抗就会不一致, 就会影响信号完整性(signal integrity)及时间延迟(timing delay)。差分阻抗的计算是 2(Z11 - Z12), 其中, Z11 是走线本身的特性阻抗, Z12 是两条...
