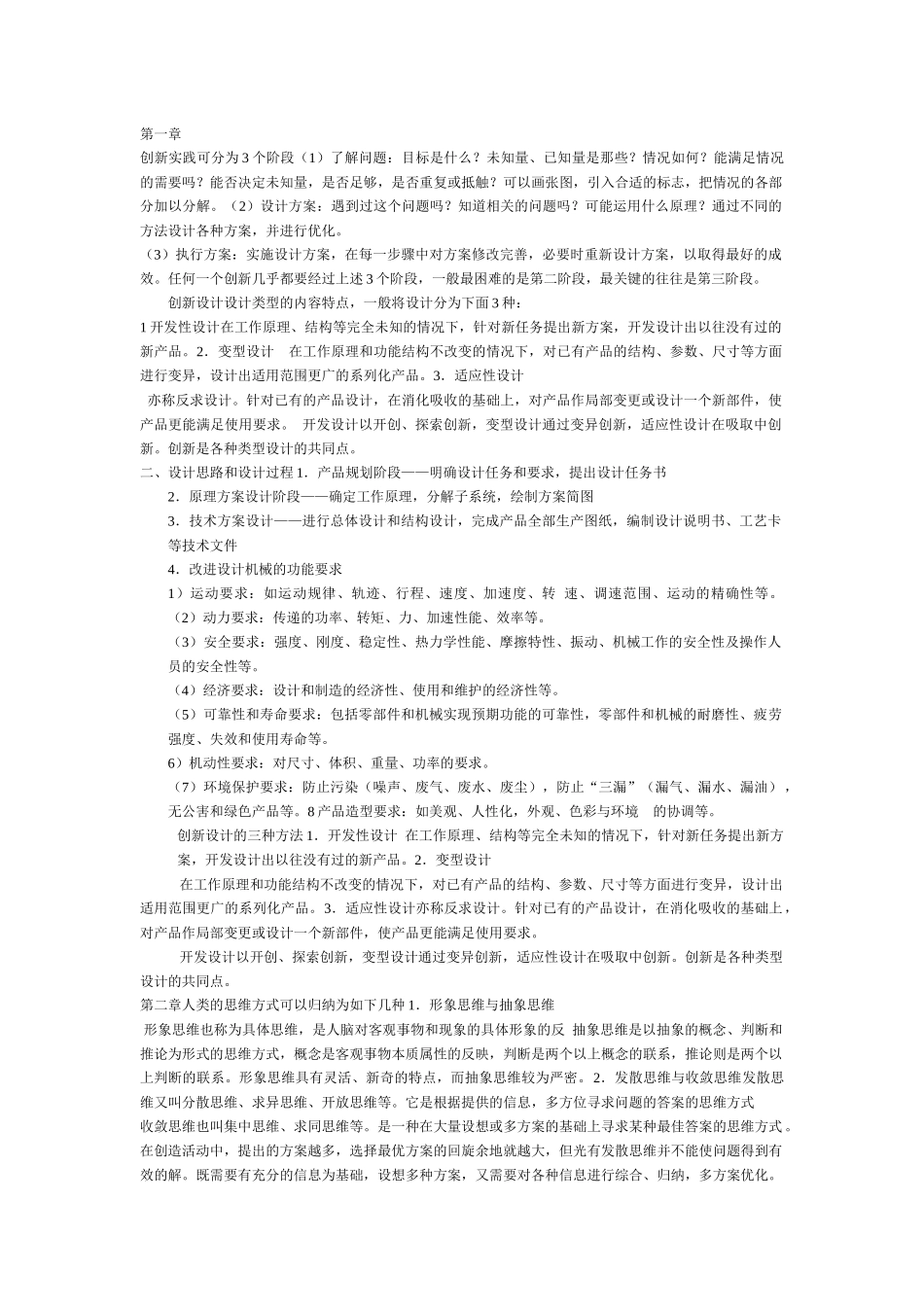

《机械创新设计》选修课资料_第1页
1/7
《机械创新设计》选修课资料_第2页
2/7
《机械创新设计》选修课资料_第3页
3/7
第一章创新实践可分为 3 个阶段(1)了解问题:目标是什么?未知量、已知量是那些?情况如何?能满足情况的需要吗?能否决定未知量,是否足够,是否重复或抵触?可以画张图,引入合适的标志,把情况的各部分加以分解。(2)设计方案:遇到过这个问题吗?知道相关的问题吗?可能运用什么原理?通过不同的方法设计各种方案,并进行优化。(3)执行方案:实施设计方案,在每一步骤中对方案修改完善,必要时重新设计方案,以取得最好的成效。任何一个创新几乎都要经过上述 3 个阶段,一般最困难的是第二阶段,最关键的往往是第三阶段。创新设计设计类型的内容特点,一般将设计分为下面 3 种:1 开发性设计在工作原理、结构等完全未知的情况下,针对新任务提出新方案,开发设计出以往没有过的新产品。2.变型设计 在工作原理和功能结构不改变的情况下,对已有产品的结构、参数、尺寸等方面进行变异,设计出适用范围更广的系列化产品。3.适应性设计 亦称反求设计。针对已有的产品设计,在消化吸收的基础上,对产品作局部变更或设计一个新部件,使产品更能满足使用要求。 开发设计以开创、探索创新,变型设计通过变异创新,适应性设计在吸取中创新。创新是各种类型设计的共同点。 二、设计思路和设计过程 1.产品规划阶段——明确设计任务和要求,提出设计任务书2.原理方案设计阶段——确定工作原理,分解子系统,绘制方案简图3.技术方案设计——进行总体设计和结构设计,完成产品全部生产图纸,编制设计说明书、工艺卡等技术文件4.改进设计机械的功能要求1)运动要求:如运动规律、轨迹、行程、速度、加速度、转 速、调速范围、运动的精确性等。(2)动力要求:传递的功率、转矩、力、加速性能、效率等。(3)安全要求:强度、刚度、稳定性、热力学性能、摩擦特性、振动、机械工作的安全性及操作人员的安全性等。(4)经济要求:设计和制造的经济性、使用和维护的经济性等。(5)可靠性和寿命要求:包括零部件和机械实现预期功能的可靠性,零部件和机械的耐磨性、疲劳强度、失效和使用寿命等。6)机动性要求:对尺寸、体积、重量、功率的要求。(7)环境保护要求:防止污染(噪声、废气、废水、废尘),防止“三漏”(漏气、漏水、漏油) ,无公害和绿色产品等。8 产品造型要求:如美观、人性化,外观、色彩与环境 的协调等。创新设计的三种方法 1.开发性设计 在工作原理、结构等完全未知的情况下,针对新任务提出新方案,开发设...
