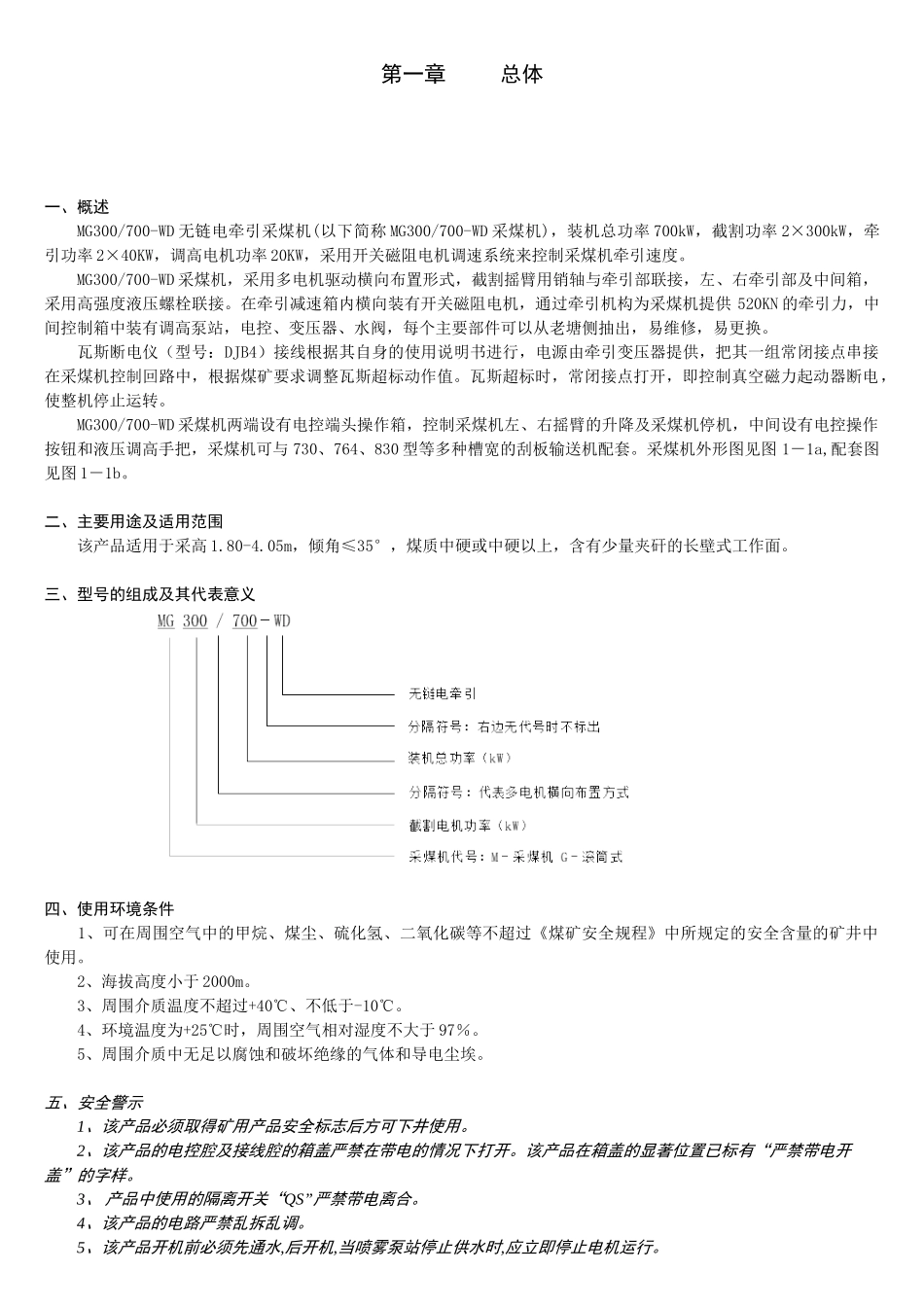

第一章 总体一、概述MG300/700-WD 无链电牵引采煤机(以下简称 MG300/700-WD 采煤机)，装机总功率 700kW，截割功率 2×300kW，牵引功率 2×40KW，调高电机功率 20KW，采用开关磁阻电机调速系统来控制采煤机牵引速度。MG300/700-WD 采煤机，采用多电机驱动横向布置形式，截割摇臂用销轴与牵引部联接，左、右牵引部及中间箱，采用高强度液压螺栓联接。在牵引减速箱内横向装有开关磁阻电机，通过牵引机构为采煤机提供 520KN 的牵引力，中间控制箱中装有调高泵站，电控、变压器、水阀，每个主要部件可以从老塘侧抽出，易维修，易更换。瓦斯断电仪（型号：DJB4）接线根据其自身的使用说明书进行，电源由牵引变压器提供，把其一组常闭接点串接在采煤机控制回路中，根据煤矿要求调整瓦斯超标动作值。瓦斯超标时，常闭接点打开，即控制真空磁力起动器断电，使整机停止运转。MG300/700-WD 采煤机两端设有电控端头操作箱，控制采煤机左、右摇臂的升降及采煤机停机，中间设有电控操作按钮和液压调高手把，采煤机可与 730、764、830 型等多种槽宽的刮板输送机配套。采煤机外形图见图 1－1a,配套图见图 1－1b。二、主要用途及适用范围该产品适用于采高 1.80-4.05m，倾角≤35°，煤质中硬或中硬以上，含有少量夹矸的长壁式工作面。三、型号的组成及其代表意义四、使用环境条件 1、可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用。2、海拔高度小于 2000m。3、周围介质温度不超过+40℃、不低于-10℃。4、环境温度为+25℃时，周围空气相对湿度不大于 97％。5、周围介质中无足以腐蚀和破坏绝缘的气体和导电尘埃。五、安全警示1、该产品必须取得矿用产品安全标志后方可下井使用。2、该产品的电控腔及接线腔的箱盖严禁在带电的情况下打开。该产品在箱盖的显著位置已标有“严禁带电开盖”的字样。3、 产品中使用的隔离开关“QS”严禁带电离合。4、该产品的电路严禁乱拆乱调。5、该产品开机前必须先通水,后开机,当喷雾泵站停止供水时,应立即停止电机运行。6、随时注意冷却水路中的安全阀，如产生释放现象，应及时检查原因。7、定期检查清洗水阀内的过滤器。8、随时注意各喷嘴运行情况，如有堵塞，应及时疏通。9、定期检查喷雾泵站至采煤机输水管各连接口是否密合，不得有渗透水现象。六、技术特征1、适应煤层采高范围(m)： 1.80—4.05煤层倾角（°）： ≤35煤质硬度： 中硬或中硬以上2、总...
