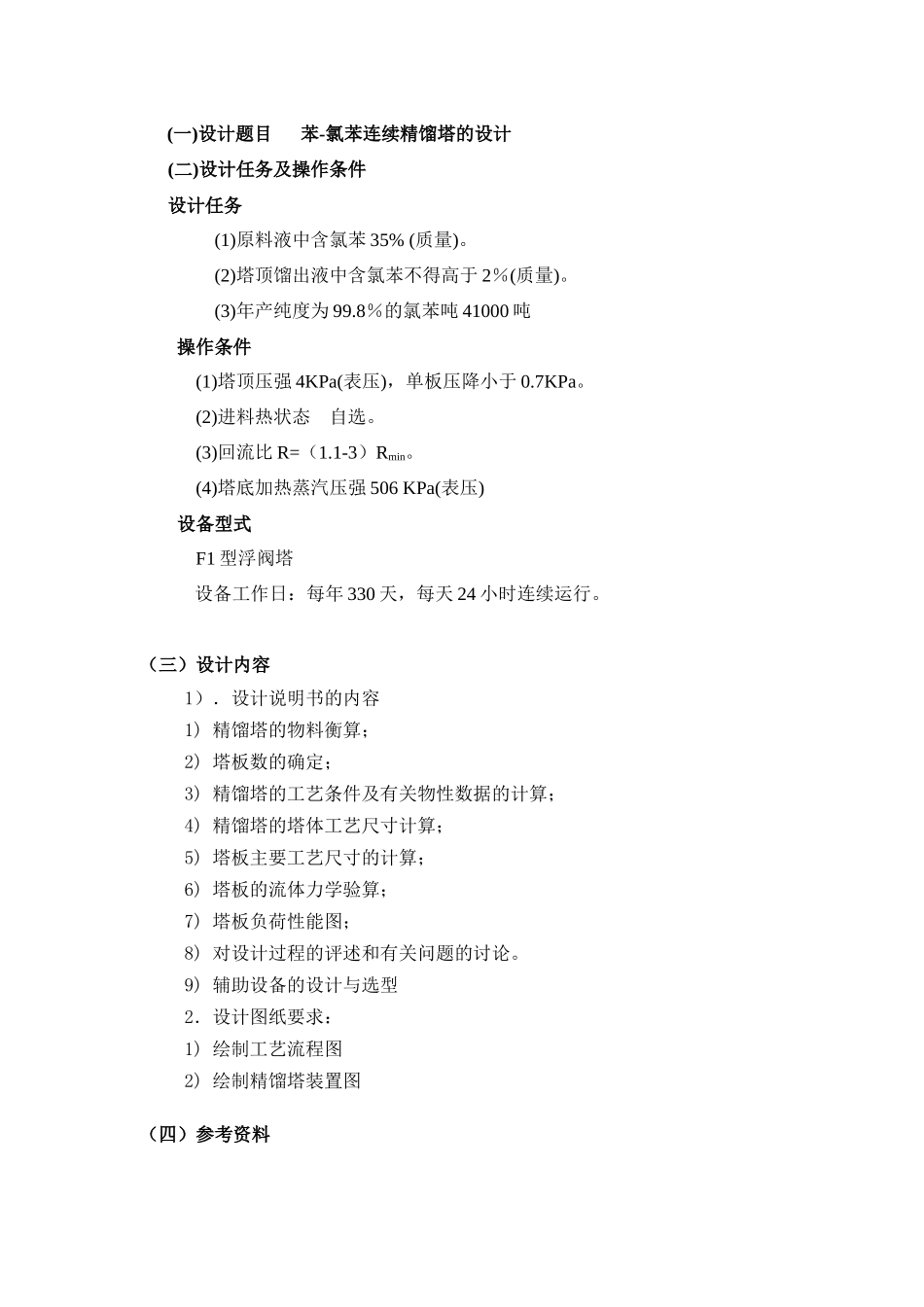

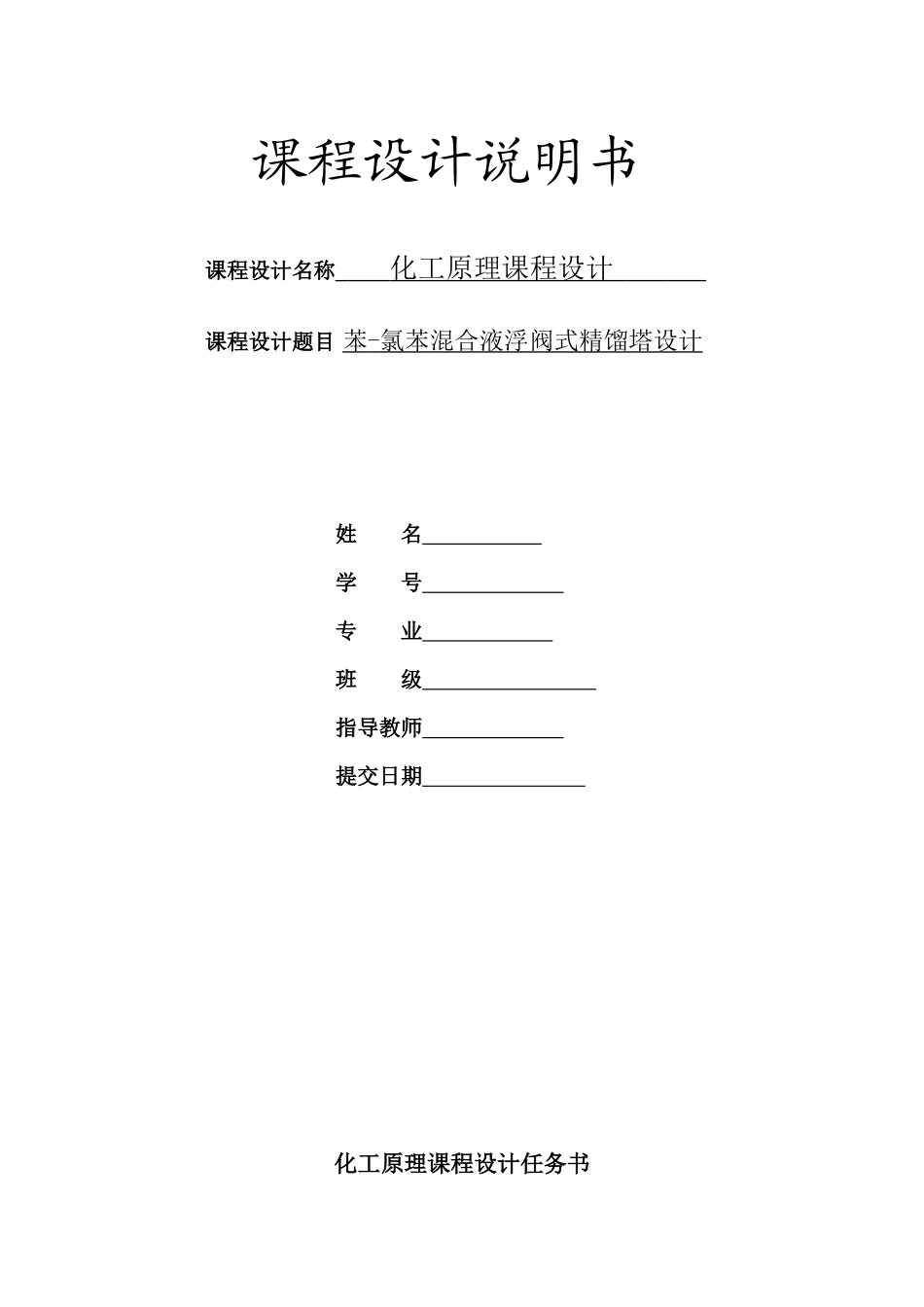

课程设计说明书课程设计名称 化工原理课程设计 课程设计题目 苯 - 氯苯混合液浮阀式精馏塔设计 姓 名 学 号 专 业 班 级 指导教师 提交日期 化工原理课程设计任务书(一)设计题目 苯-氯苯连续精馏塔的设计(二)设计任务及操作条件设计任务(1)原料液中含氯苯 35% (质量)。(2)塔顶馏出液中含氯苯不得高于 2％(质量)。(3)年产纯度为 99.8％的氯苯吨 41000 吨操作条件 (1)塔顶压强 4KPa(表压)，单板压降小于 0.7KPa。 (2)进料热状态 自选。 (3)回流比 R=（1.1-3）Rmin。 (4)塔底加热蒸汽压强 506 KPa(表压) 设备型式F1 型浮阀塔设备工作日：每年 330 天，每天 24 小时连续运行。（三）设计内容1）．设计说明书的内容1) 精馏塔的物料衡算；2) 塔板数的确定；3) 精馏塔的工艺条件及有关物性数据的计算；4) 精馏塔的塔体工艺尺寸计算；5) 塔板主要工艺尺寸的计算； 6) 塔板的流体力学验算； 7) 塔板负荷性能图； 8) 对设计过程的评述和有关问题的讨论。9) 辅助设备的设计与选型2．设计图纸要求：1) 绘制工艺流程图 2) 绘制精馏塔装置图 （四）参考资料1．物性数据的计算与图表2．化工工艺设计手册3．化工过程及设备设计4．化学工程手册5．化工原理苯、氯苯纯组分的饱和蒸汽压数据 其他物性数据可查有关手册。 目录前 言.........................................................................................................................................................61．设计方案的思考.............................................................................................................................62.设计方案的特点...............................................................................................................................63．工艺流程的确定.............................................................................................................................6一．设备工艺条件的计算.......................................................................................................................81．设计方案的确定及工艺流程的说明.............................................................................................82．全塔的物料衡算.........................................
