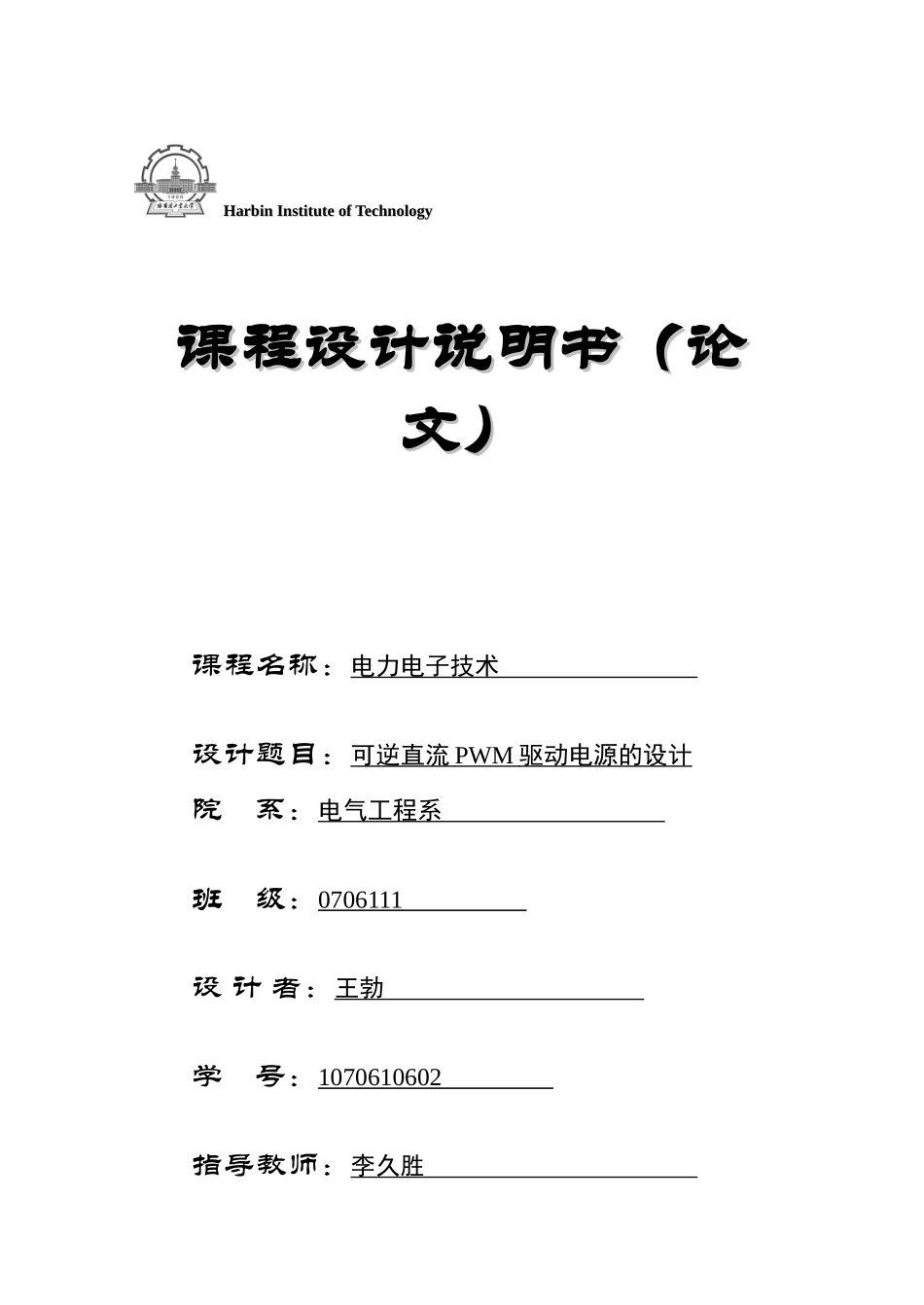

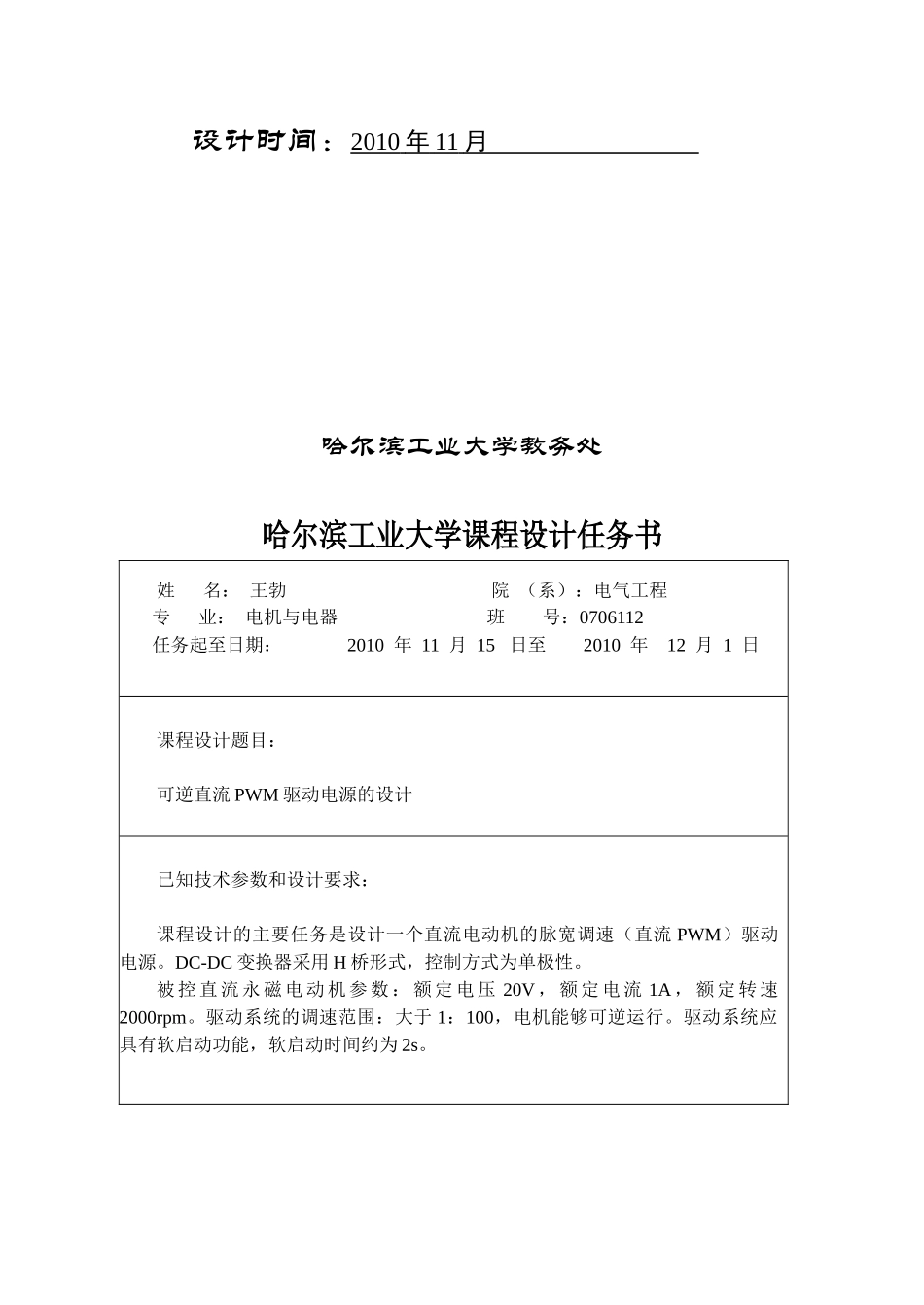

Harbin Institute of TechnologyHarbin Institute of Technology课程设计说明书（论课程设计说明书（论文）文）课程名称：电力电子技术 设计题目：可逆直流 PWM 驱动电源的设计 院 系：电气工程系 班 级：0706111 设 计 者：王勃 学 号：1070610602 指导教师：李久胜 设计时间：2010 年 11 月 哈尔滨工业大学教务处哈尔滨工业大学课程设计任务书姓 名： 王勃 院 （系）：电气工程 专 业： 电机与电器 班 号：0706112 任务起至日期： 2010 年 11 月 15 日至 2010 年 12 月 1 日 课程设计题目： 可逆直流 PWM 驱动电源的设计 已知技术参数和设计要求： 课程设计的主要任务是设计一个直流电动机的脉宽调速（直流 PWM）驱动电源。DC-DC 变换器采用 H 桥形式，控制方式为单极性。被 控 直 流 永 磁 电 动 机 参 数 ： 额 定 电 压 20V ， 额 定 电 流 1A ， 额 定 转 速2000rpm。驱动系统的调速范围：大于 1：100，电机能够可逆运行。驱动系统应具有软启动功能，软启动时间约为 2s。 工作量：1）主电路的设计，器件的选型。包括含整流变压器在内的整流电路设计和 H桥可逆斩波电路的设计(要求采用 IPM 作为 DC/DC 变换的主电路，型号为PS21564)。2）PWM 控制电路的设计（指以 SG3525 为核心的脉宽调制电路和用门电路实现的脉冲分配电路）。3）IPM 接口电路设计（包括上下桥臂元件的开通延迟，及上桥臂驱动电源的自举电路）。4）DC15V 控制电源的设计（采用 LM2575 系列开关稳压集成电路，直接从主电路的直流母线电压经稳压获得）。2 人组成 1 个设计小组，通过合理的分工和协作共同完成上述设计任务。设计的成果应包括：用 PROTEL 绘制的主电路和控制电路的原理图，电路设计过程的详细说明书及焊装和调试通过的控制电路板。 工作计划安排：(学时安排为 1 周，但考虑实验的安排，需分散在 2 周内完成)第 1 周：全体开会，布置任务，组成设计小组（每组 2 人），会后设计工作开始。答疑，审查设计方案，发放器件和装焊工具。完成焊装工作。第 2 周每人 12 学时到实验室调试已装焊好的电路板，并完成相关测试和记录。撰写设计报告。同组设计者及分工：同组设计者：迟广晟分工：王勃：负责主电路及 IPM 接口电路的设计；迟广晟：负责 SG3525 及稳压电源部分的设计； 焊接以及调试工作俩人共同完成。 指导教师签字 李久胜 ...
