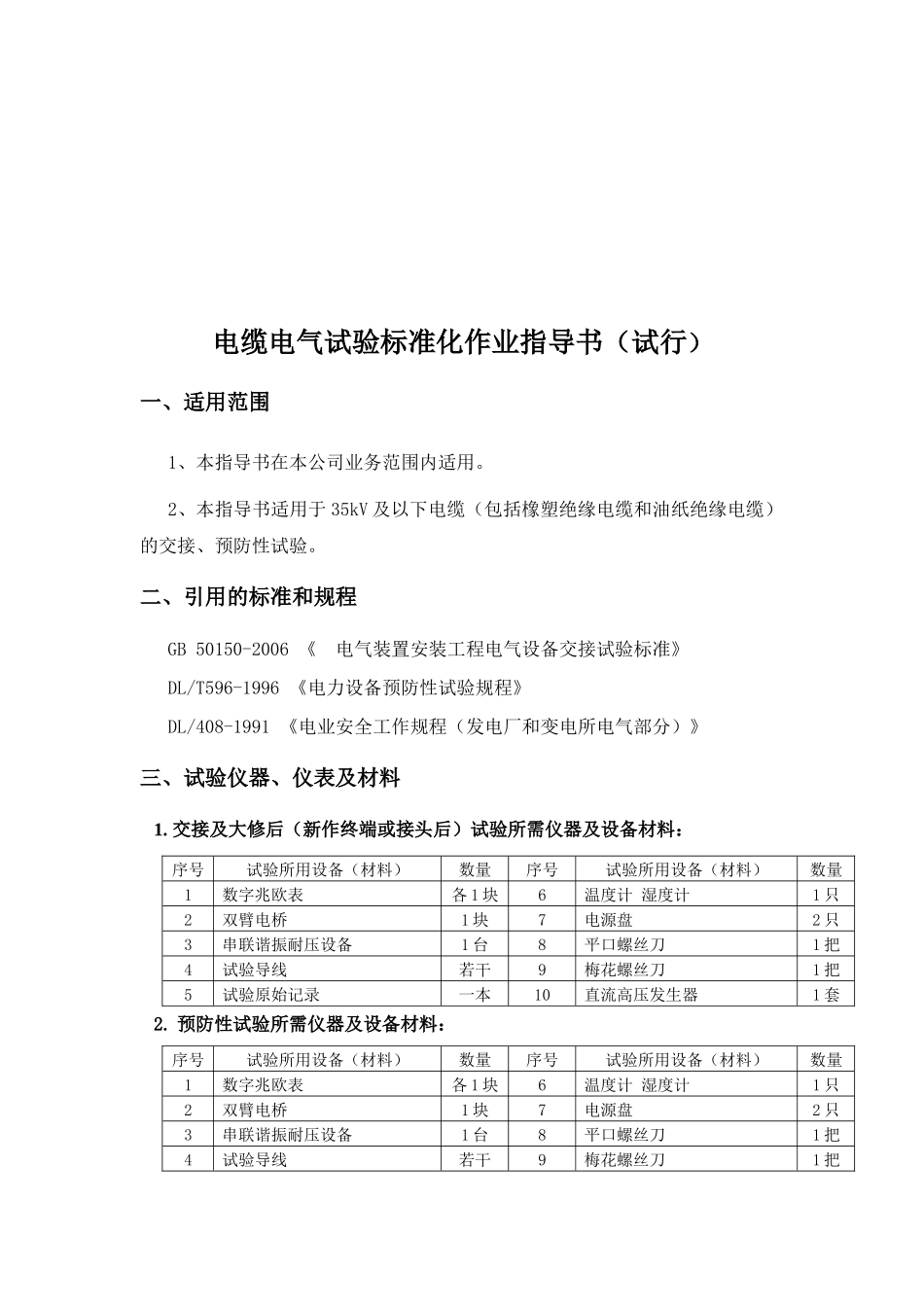

电缆电气试验标准化作业指导书（试行）一、适用范围1、本指导书在本公司业务范围内适用。2、本指导书适用于 35kV 及以下电缆（包括橡塑绝缘电缆和油纸绝缘电缆）的交接、预防性试验。二、引用的标准和规程GB 50150-2006 《 电气装置安装工程电气设备交接试验标准》DL/T596-1996 《电力设备预防性试验规程》DL/408-1991 《电业安全工作规程（发电厂和变电所电气部分）》三、试验仪器、仪表及材料1. 交接及大修后（新作终端或接头后）试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1数字兆欧表各 1 块6温度计 湿度计1 只2双臂电桥1 块7电源盘2 只3串联谐振耐压设备1 台8平口螺丝刀1 把4试验导线若干9梅花螺丝刀1 把5试验原始记录一本10直流高压发生器1 套2. 预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1数字兆欧表各 1 块6温度计 湿度计1 只2双臂电桥1 块7电源盘2 只3串联谐振耐压设备1 台8平口螺丝刀1 把4试验导线若干9梅花螺丝刀1 把5试验原始记录一本10直流高压发生器1 套四、安全工作的一般要求1、基本要求1.1 为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行 DL409-1991《电业安全工作规程》。做好安全围栏悬挂标示牌。1.2 加压前必须认真检查试验接线，表计倍率、量程，通知有关人员离开被试设备，加压时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作，且电缆的另一端已派专人看守后，方可进行。在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。1.3 变更接线或绝缘电阻试验以及直流耐压结束后应对电缆彻底放电，并将升压设备短路接地。1.4 高压设备带电时的安全距离表 1 高压设备带电时的安全距离电压等级（kV）安全距离（m）10 及以下0.7020-351.00441.2060-1101.501542.002203.003304.005005.002、保证安全的组织措施2.1 在电气设备上工作，保证安全的组织措施a、工作票制度；b、工作许可制度；c、工作监护制度；d、工作间断，转移和终结制度。注：详见《电业安全工作规程》2.2 必须由有经验的运行维护单位的实际操作人员现场进行安全监督。现场技术负责人负责测试方案的制定及现场工作协调联络和监督。2.3 电气试验工作应填写第一种工作票，必须严格履行工作许可手续，工作不得少于两人。2.4 若需要变更或增加安全措施者应填用...
