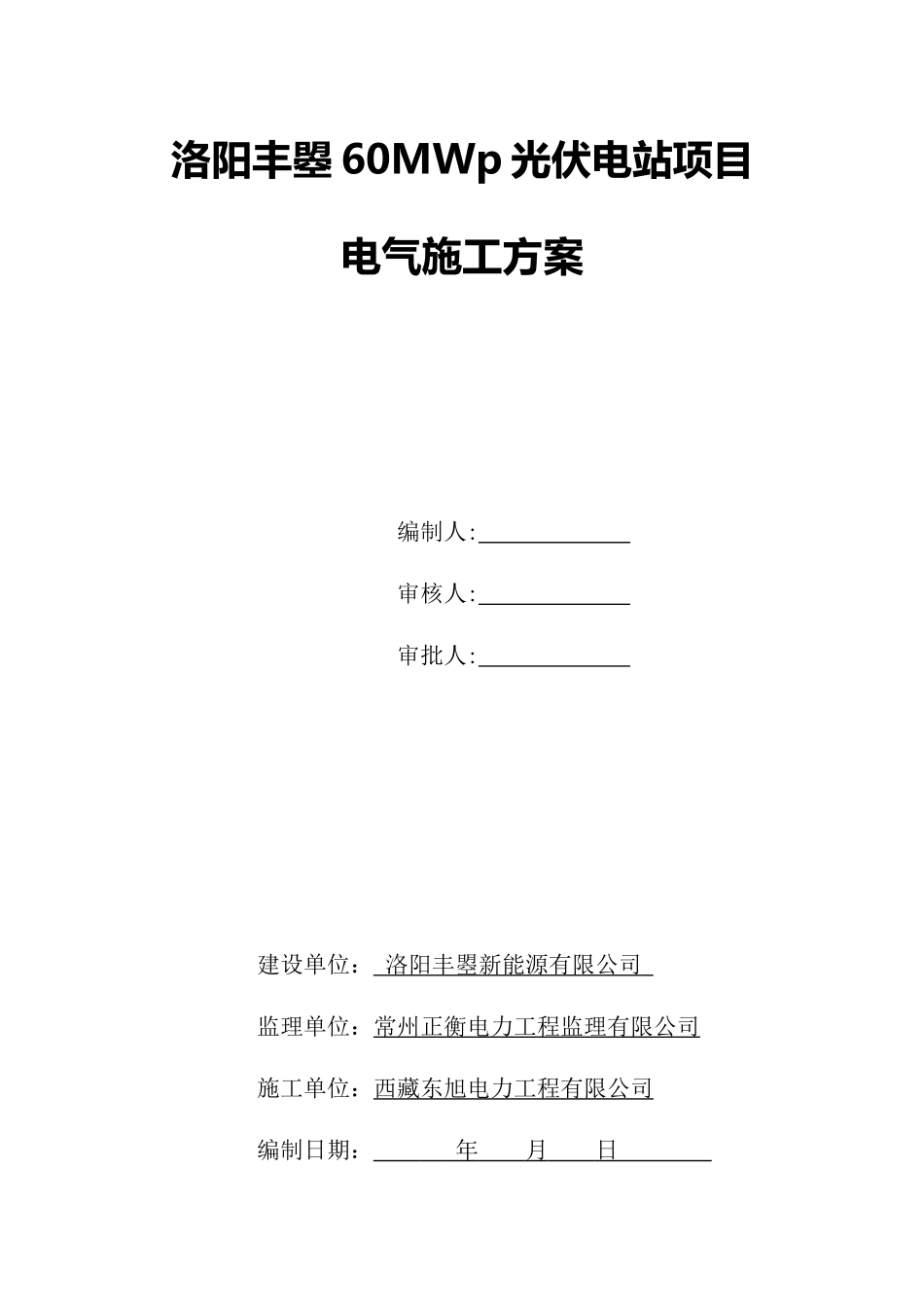

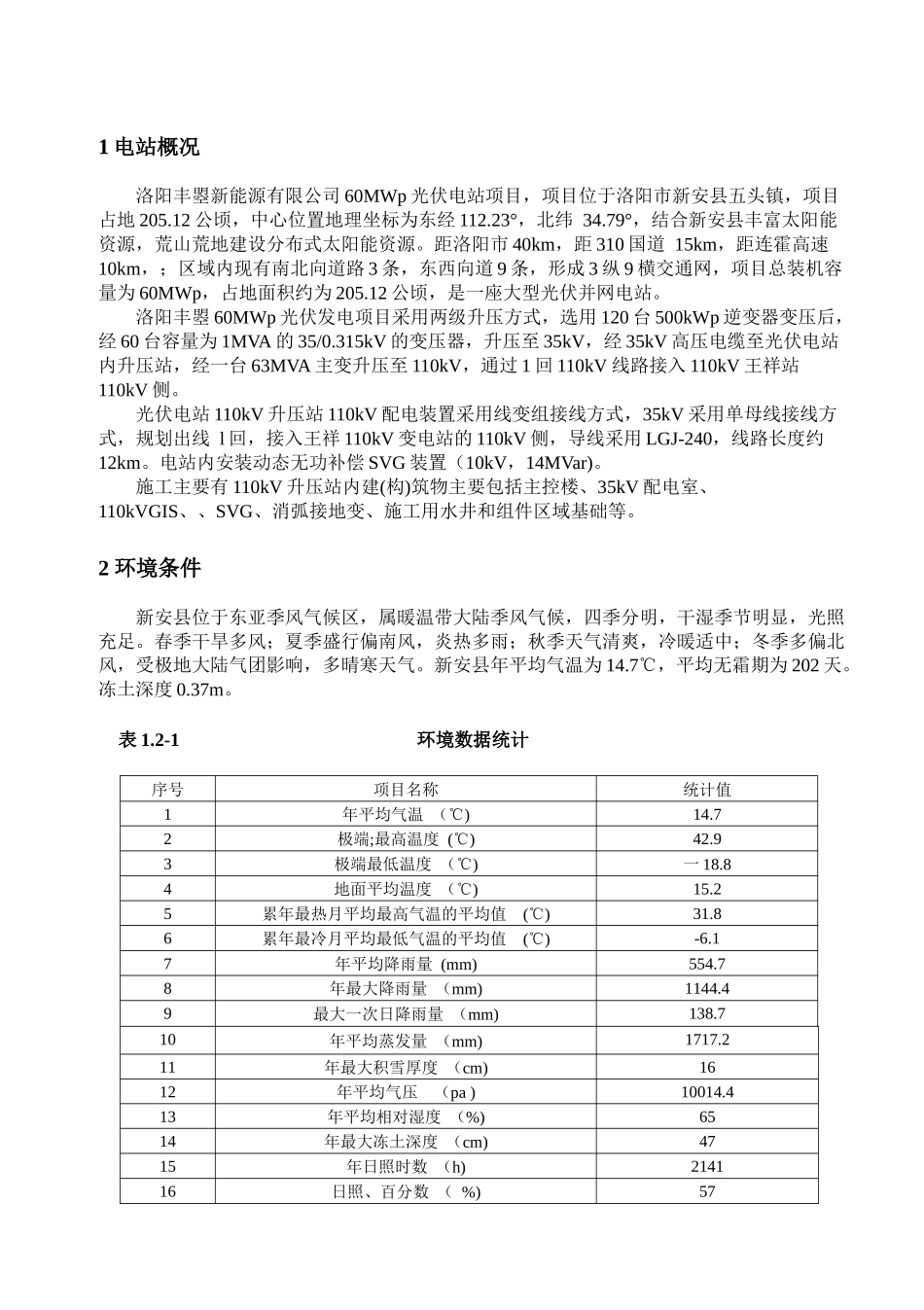

洛阳丰曌 60MWp 光伏电站项目电气施工方案编制人: 审核人: 审批人: 建设单位： 洛阳丰曌新能源有限公司 监理单位：常州正衡电力工程监理有限公司施工单位：西藏东旭电力工程有限公司编制日期： 年 月 日 1 电站概况洛阳丰曌新能源有限公司 60MWp 光伏电站项目，项目位于洛阳市新安县五头镇，项目占地 205.12 公顷，中心位置地理坐标为东经 112.23°，北纬 34.79°，结合新安县丰富太阳能资源，荒山荒地建设分布式太阳能资源。距洛阳市 40km，距 310 国道 15km，距连霍高速10km，；区域内现有南北向道路 3 条，东西向道 9 条，形成 3 纵 9 横交通网，项目总装机容量为 60MWp，占地面积约为 205.12 公顷，是一座大型光伏并网电站。洛阳丰曌 60MWp 光伏发电项目采用两级升压方式，选用 120 台 500kWp 逆变器变压后，经 60 台容量为 1MVA 的 35/0.315kV 的变压器，升压至 35kV，经 35kV 高压电缆至光伏电站内升压站，经一台 63MVA 主变升压至 110kV，通过 1 回 110kV 线路接入 110kV 王祥站110kV 侧。光伏电站 110kV 升压站 110kV 配电装置采用线变组接线方式，35kV 采用单母线接线方式，规划出线 l 回，接入王祥 110kV 变电站的 110kV 侧，导线采用 LGJ-240，线路长度约12km。电站内安装动态无功补偿 SVG 装置（10kV，14MVar)。施工主要有 110kV 升压站内建(构)筑物主要包括主控楼、35kV 配电室、110kVGIS、、SVG、消弧接地变、施工用水井和组件区域基础等。2 环境条件新安县位于东亚季风气候区，属暖温带大陆季风气候，四季分明，干湿季节明显，光照充足。春季干旱多风；夏季盛行偏南风，炎热多雨；秋季天气清爽，冷暖适中；冬季多偏北风，受极地大陆气团影响，多晴寒天气。新安县年平均气温为 14.7℃，平均无霜期为 202 天。冻土深度 0.37m。表 1.2-1 环境数据统计序号项目名称统计值1年平均气温 （℃)14.72极端;最高温度 (℃)42.93极端最低温度 （℃)一 18.84地面平均温度 （℃)15.25累年最热月平均最高气温的平均值 (℃)31.86累年最冷月平均最低气温的平均值 (℃)-6.17年平均降雨量 (mm)554.78年最大降雨量 （mm)1144.49最大一次日降雨量 （mm)138.710年平均蒸发量 （mm)1717.211年最大积雪厚度 （cm)1612年平均气压 （pa )10014.413年平均相对湿度 （%)6514年最大冻土深度 （cm)4715年日照时数 （h)214116日照、百分数 （ %)57序号项目名...
