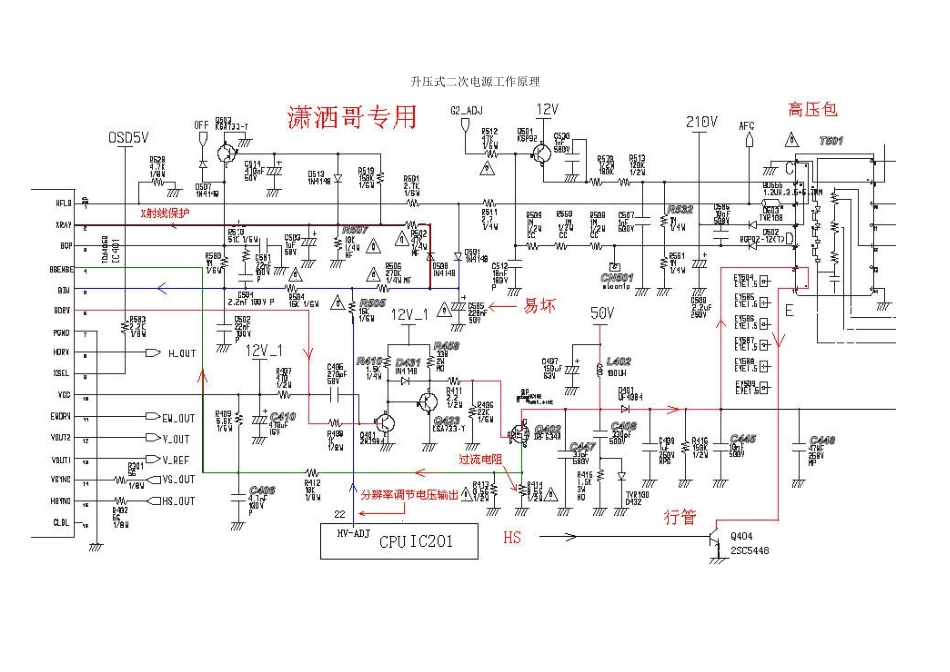

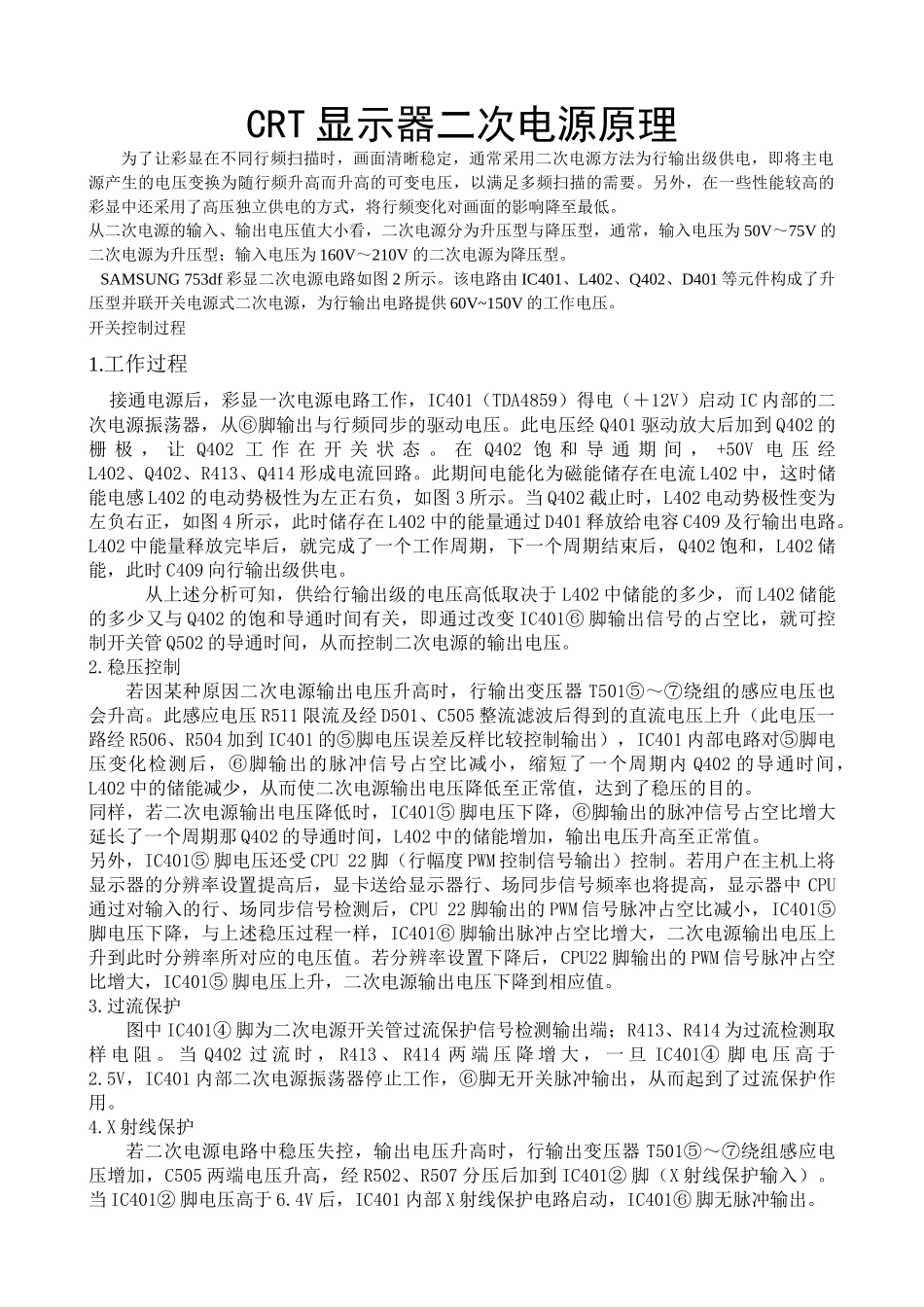

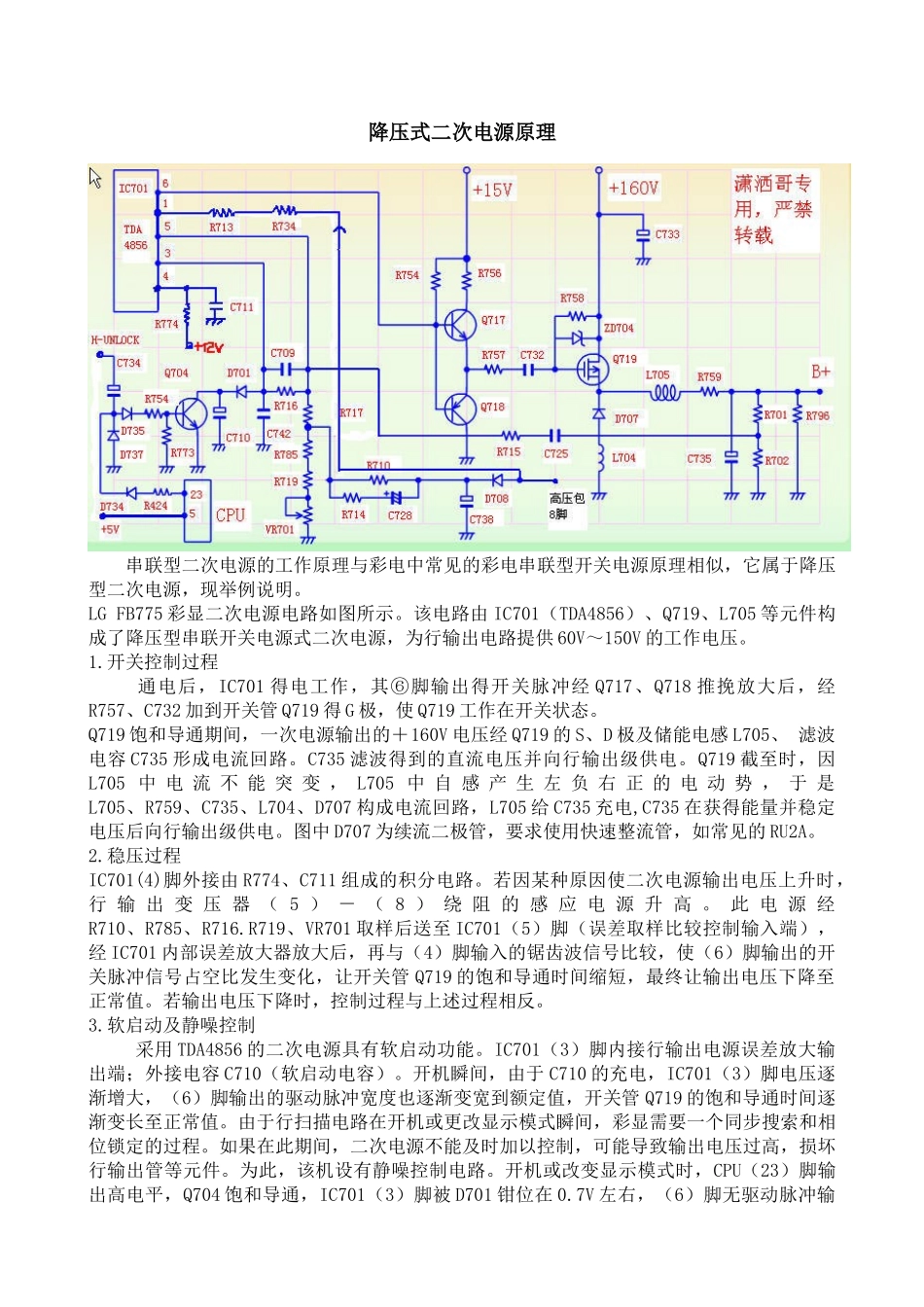

CRT 显示器二次电源原理为了让彩显在不同行频扫描时，画面清晰稳定，通常采用二次电源方法为行输出级供电，即将主电源产生的电压变换为随行频升高而升高的可变电压，以满足多频扫描的需要。另外，在一些性能较高的彩显中还采用了高压独立供电的方式，将行频变化对画面的影响降至最低。从二次电源的输入、输出电压值大小看，二次电源分为升压型与降压型，通常，输入电压为 50V～75V 的二次电源为升压型；输入电压为 160V～210V 的二次电源为降压型。 SAMSUNG 753df 彩显二次电源电路如图 2 所示。该电路由 IC401、L402、Q402、D401 等元件构成了升压型并联开关电源式二次电源，为行输出电路提供 60V~150V 的工作电压。开关控制过程1.工作过程 接通电源后，彩显一次电源电路工作，IC401（TDA4859）得电（＋12V）启动 IC 内部的二次电源振荡器，从⑥脚输出与行频同步的驱动电压。此电压经 Q401 驱动放大后加到 Q402 的栅 极 ， 让 Q402 工 作 在 开 关 状 态 。 在 Q402 饱 和 导 通 期 间 ， +50V 电 压 经L402、Q402、R413、Q414 形成电流回路。此期间电能化为磁能储存在电流 L402 中，这时储能电感 L402 的电动势极性为左正右负，如图 3 所示。当 Q402 截止时，L402 电动势极性变为左负右正，如图 4 所示，此时储存在 L402 中的能量通过 D401 释放给电容 C409 及行输出电路。L402 中能量释放完毕后，就完成了一个工作周期，下一个周期结束后，Q402 饱和，L402 储能，此时 C409 向行输出级供电。 从上述分析可知，供给行输出级的电压高低取决于 L402 中储能的多少，而 L402 储能的多少又与 Q402 的饱和导通时间有关，即通过改变 IC401⑥ 脚输出信号的占空比，就可控制开关管 Q502 的导通时间，从而控制二次电源的输出电压。2.稳压控制若因某种原因二次电源输出电压升高时，行输出变压器 T501⑤～⑦绕组的感应电压也会升高。此感应电压 R511 限流及经 D501、C505 整流滤波后得到的直流电压上升（此电压一路经 R506、R504 加到 IC401 的⑤脚电压误差反样比较控制输出），IC401 内部电路对⑤脚电压变化检测后，⑥脚输出的脉冲信号占空比减小，缩短了一个周期内 Q402 的导通时间，L402 中的储能减少，从而使二次电源输出电压降低至正常值，达到了稳压的目的。同样，若二次电源输出电压降低时，IC401⑤ 脚电压下降，⑥脚输出的脉冲信号占空比增大延长了...
