模具设计常识一VIP免费

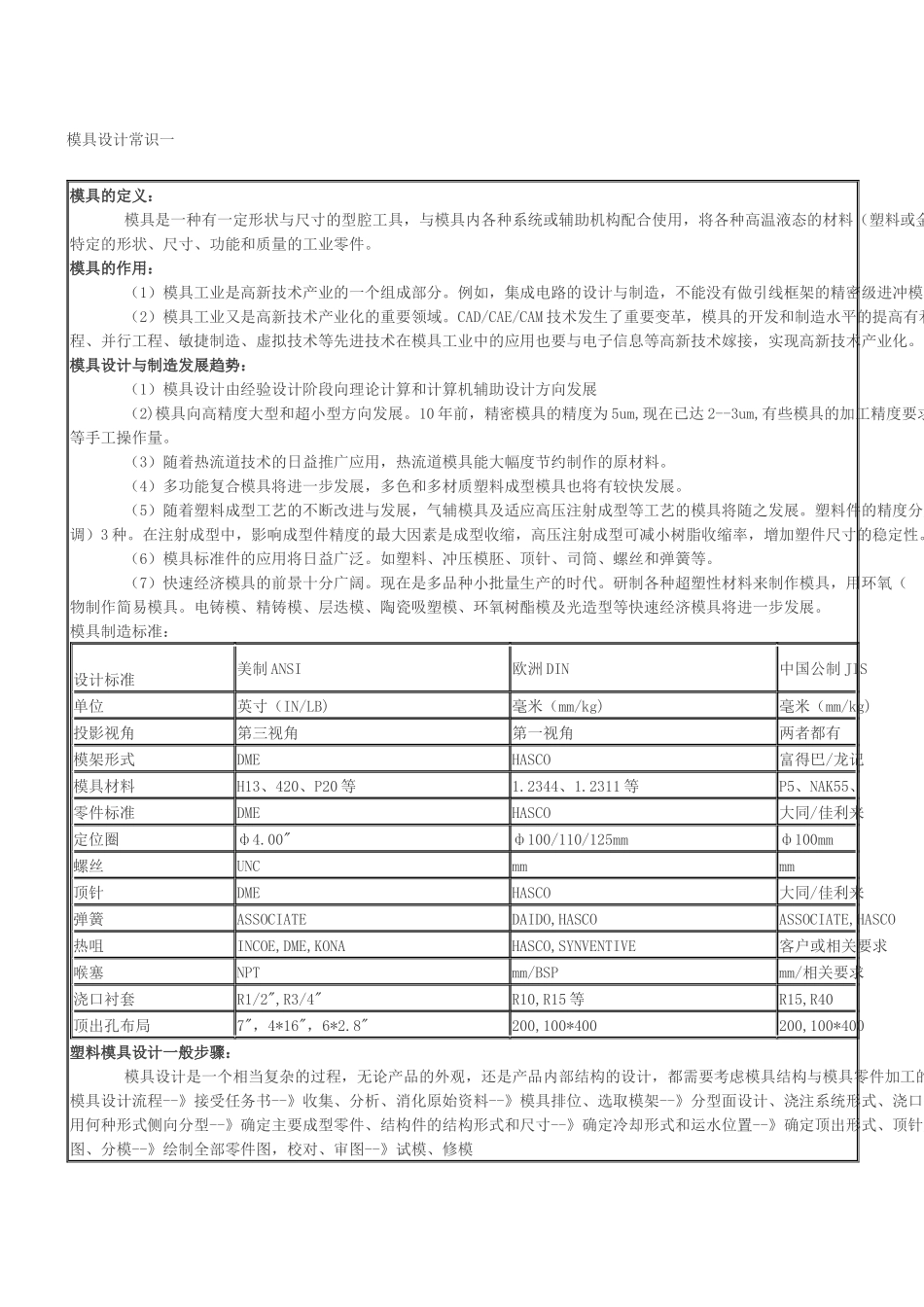

模具设计常识一_第1页
1/7

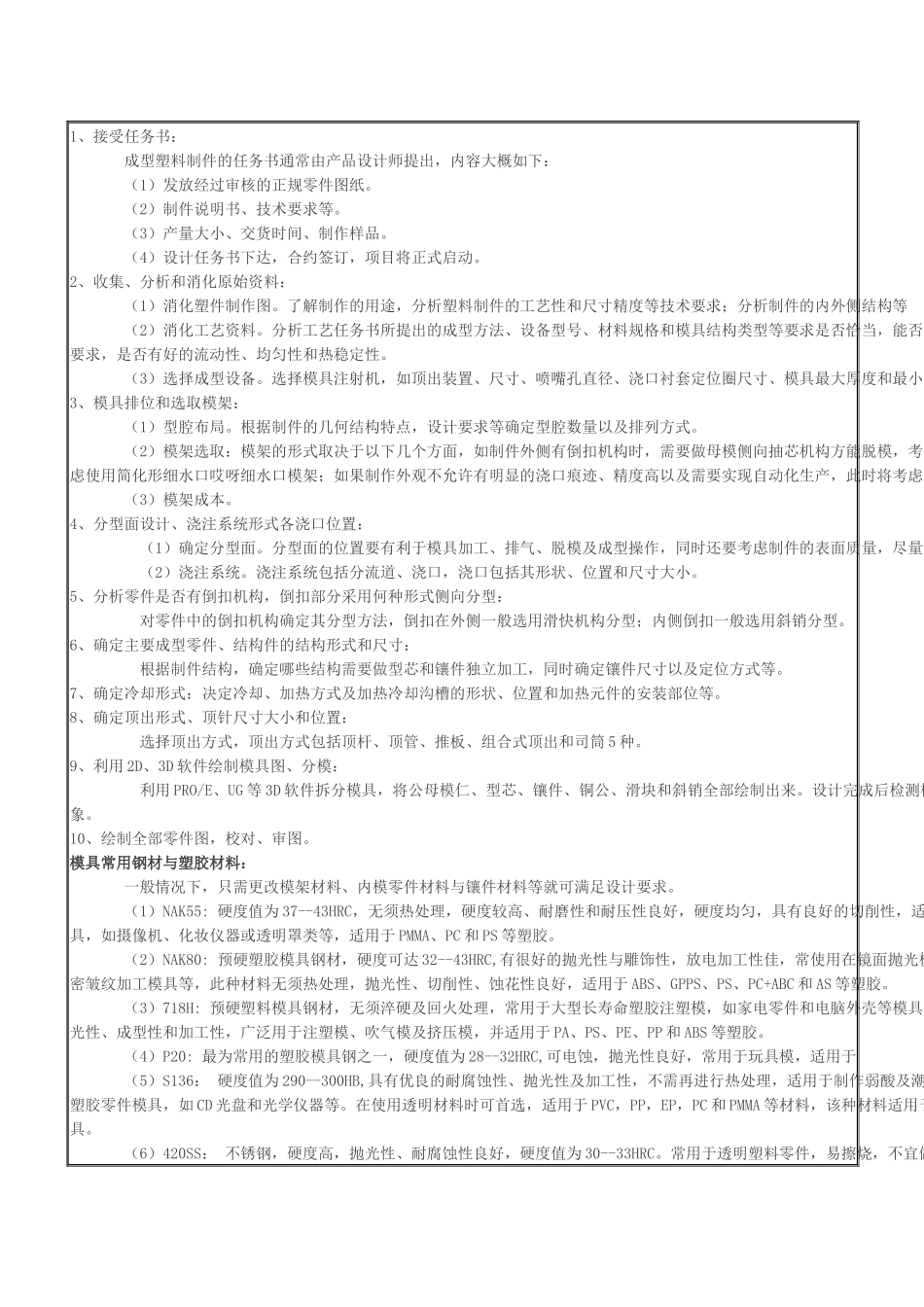

模具设计常识一_第2页
2/7

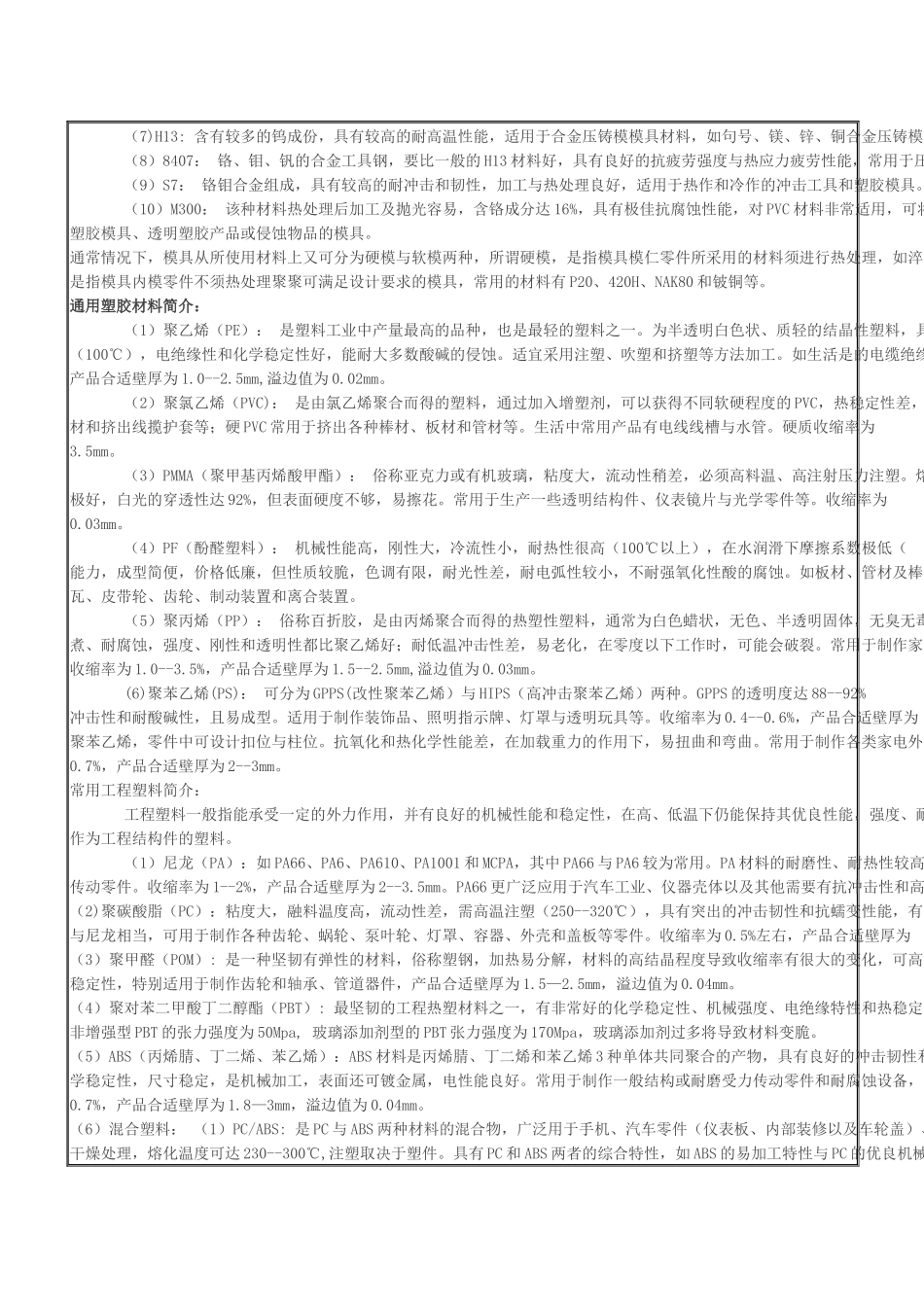

模具设计常识一_第3页
3/7
模具设计常识一 模具的定义: 模具是一种有一定形状与尺寸的型腔工具,与模具内各种系统或辅助机构配合使用,将各种高温液态的材料(塑料或金属合金等)填充至模具型腔内,即可生产出具有特定的形状、尺寸、功能和质量的工业零件。模具的作用: (1)模具工业是高新技术产业的一个组成部分。例如,集成电路的设计与制造,不能没有做引线框架的精密级进冲模和精密的集成电路塑封模; (2)模具工业又是高新技术产业化的重要领域。CAD/CAE/CAM 技术发生了重要变革,模具的开发和制造水平的提高有利于采用数控精密、高效的加工设备;逆向工程、并行工程、敏捷制造、虚拟技术等先进技术在模具工业中的应用也要与电子信息等高新技术嫁接,实现高新技术产业化。模具设计与制造发展趋势: (1)模具设计由经验设计阶段向理论计算和计算机辅助设计方向发展 (2)模具向高精度大型和超小型方向发展。10 年前,精密模具的精度为 5um,现在已达 2--3um,有些模具的加工精度要求在等手工操作量。 (3)随着热流道技术的日益推广应用,热流道模具能大幅度节约制作的原材料。 (4)多功能复合模具将进一步发展,多色和多材质塑料成型模具也将有较快发展。 (5)随着塑料成型工艺的不断改进与发展,气辅模具及适应高压注射成型等工艺的模具将随之发展。塑料件的精度分尺寸精度、几何形状精度和外观精度(光泽、色调)3 种。在注射成型中,影响成型件精度的最大因素是成型收缩,高压注射成型可减小树脂收缩率,增加塑件尺寸的稳定性。 (6)模具标准件的应用将日益广泛。如塑料、冲压模胚、顶针、司筒、螺丝和弹簧等。 (7)快速经济模具的前景十分广阔。现在是多品种小批量生产的时代。研制各种超塑性材料来制作模具,用环氧(物制作简易模具。电铸模、精铸模、层迭模、陶瓷吸塑模、环氧树酯模及光造型等快速经济模具将进一步发展。模具制造标准:设计标准美制 ANSI欧洲 DIN中国公制 JIS单位英寸(IN/LB)毫米(mm/kg)毫米(mm/kg)投影视角第三视角第一视角两者都有模架形式DMEHASCO富得巴/龙记模具材料H13、420、P20 等1.2344、1.2311 等P5、NAK55、零件标准DMEHASCO大同/佳利来定位圈ф4.00"ф100/110/125mmф100mm螺丝UNCmmmm顶针DMEHASCO大同/佳利来弹簧ASSOCIATEDAIDO,HASCOASSOCIATE,HASCO热咀INCOE,DME,KONAHASCO,SYNVENTIVE客户或相关要求喉塞NPTmm/BSPmm/相关要求浇口衬套R1/2",R3/4"R10,R15 等R15,R40顶出孔布局7",4*16",6*2.8"200,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

模具设计常识一
