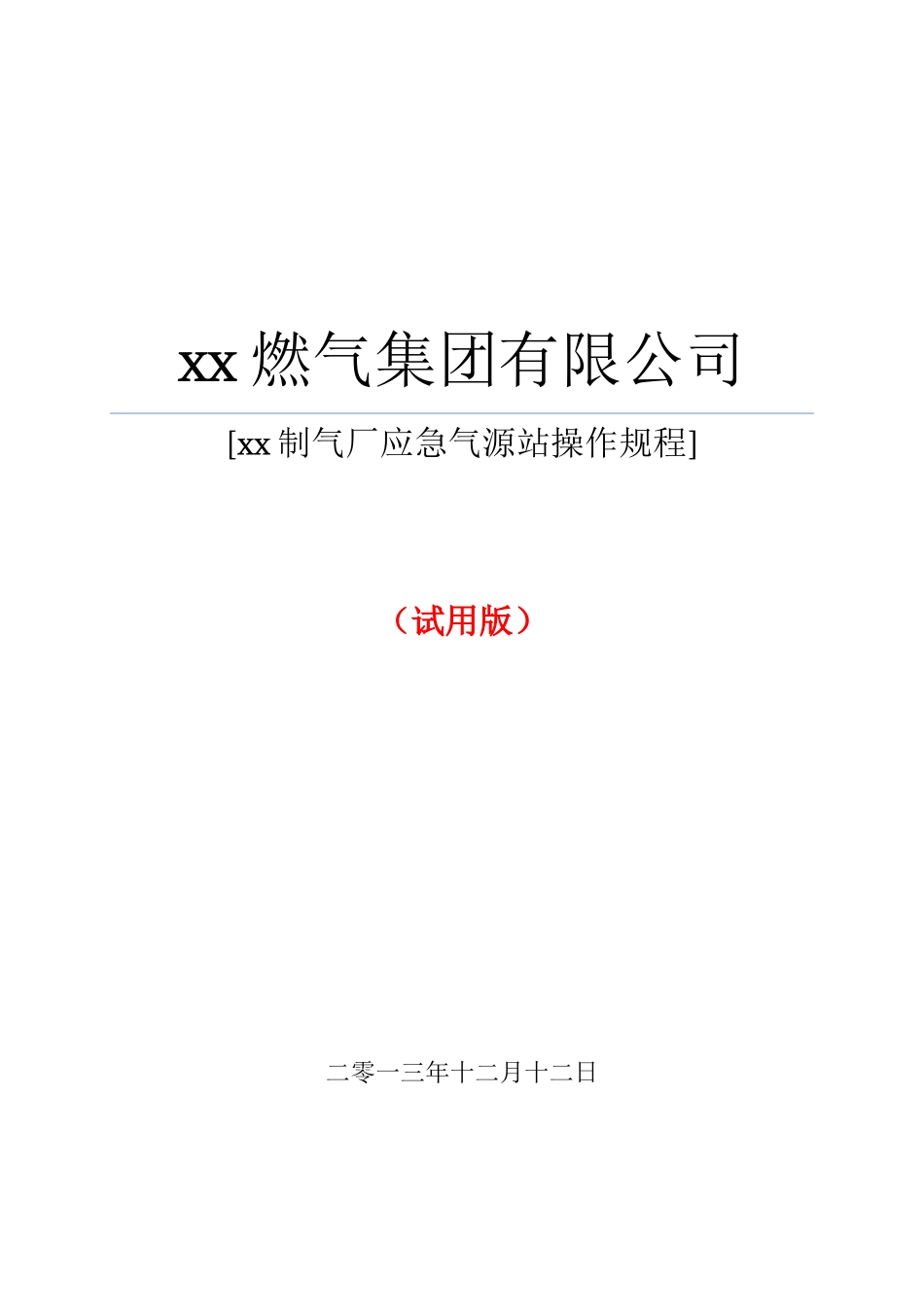

xx 燃气集团有限公司[xx 制气厂应急气源站操作规程]（试用版）二零一三年十二月十二日前言香周制气厂建于 1957 年，现生产能力 32 万 m3/d，供中心城区城市燃气用户用气。制气设备有机械发生炉（W-G）型 5 台，单台生产能力约 0.5 万 m3/d.台，正常供气条件下为 2 开 3 备，发生炉煤气热值 4.75MJ/m3。香周制气厂 2002 年 10 月份引进大连石油化工公司干气，供气规模为：5t/h;即 6500Nm3/ h(1300Nm3/t)，石油干气热值约为28.13MJ/m3，日供干气能力可达 15.6 万 m3/d。发生炉煤气和石油干气的混合气体用撬装 CNG 天然气掺混增热，掺混后的混合燃气热值达到 14.7 ～14.9MJ/m3,然后经计量加压外供燃气用户。由于冬季掺混气量不能满足城市用气需求，CNG 的供气规模受到气源和冬季冰雪气象条件制约，造成的道路不通等等因素影响，使得节假日高峰期，燃气供需矛盾逐步凸显。为实现大连城市燃气由煤制气时代安全、稳妥的过渡到清洁能源天然气时代，大连市燃气集团决定拟在香周制气厂场内建设应急气源站工程，设置 LNG 释放气化站；发生炉煤气；石油干气和天然气（CNG 或 LNG）混气撬；混合燃气压缩机房等生产和生产辅助设施，充分利用现有的制气设备的产气能力，使香周制气厂供气能力达到 50 万m3/d 的规模，掺混后的燃气各项指标与现状供气指标一致，符合现行的国家标准要求，掺混气热值达到 14.7～14.9MJ/m3。目 录1 工艺参数说明....................................................................................................21.1 设计压力.............................................................................................................................22 工艺介绍............................................................................................................22.1 LNG 区域工艺介绍............................................................................................................22.2 混气工艺流程介绍.............................................................................................................62.3 混气撬工艺参数.................................................................................................................72.4 工艺监控和运行安全联锁介绍...................................
