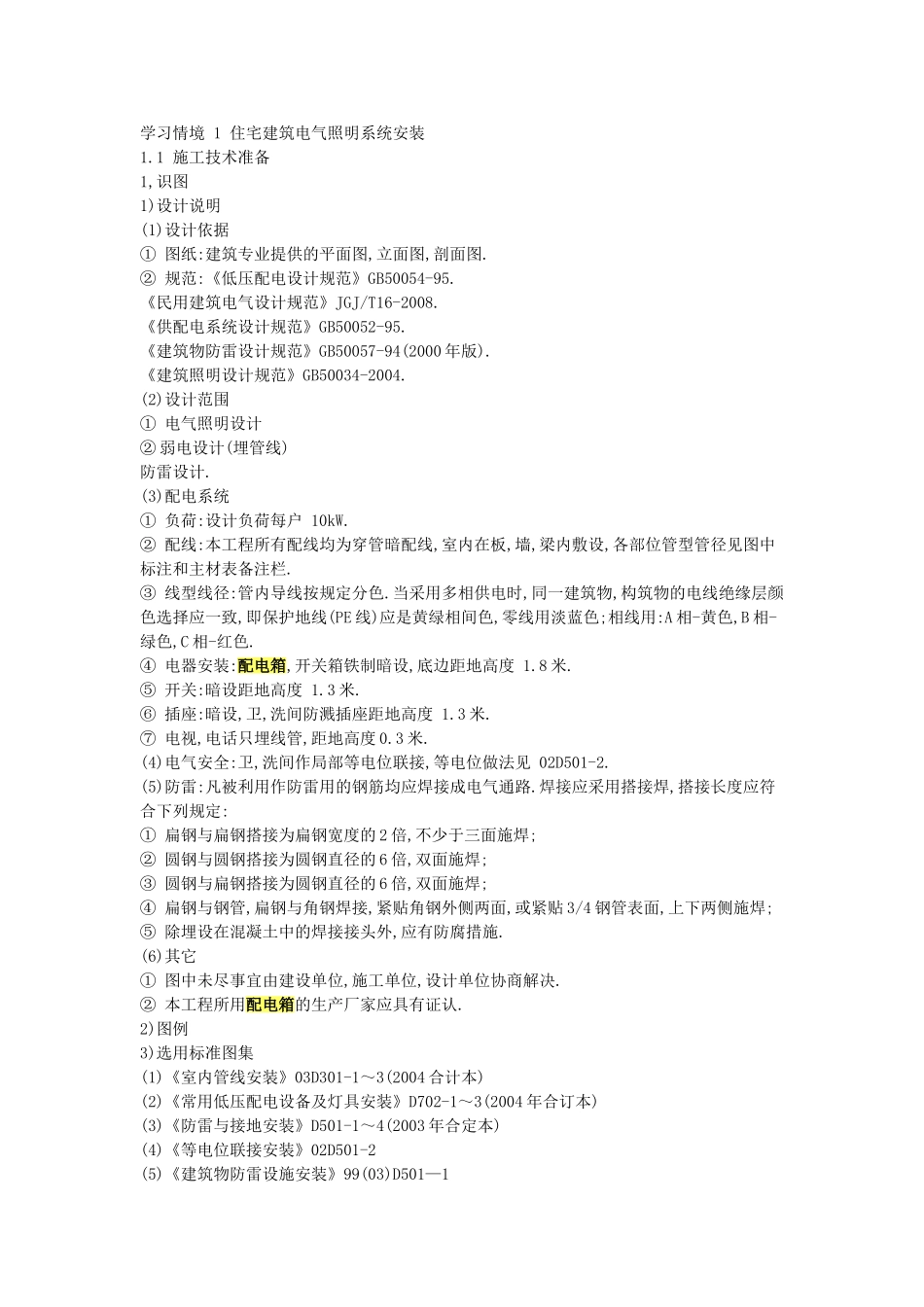

学习情境 1 住宅建筑电气照明系统安装1.1 施工技术准备1,识图1)设计说明(1)设计依据① 图纸:建筑专业提供的平面图,立面图,剖面图.② 规范:《低压配电设计规范》GB50054-95.《民用建筑电气设计规范》JGJ/T16-2008.《供配电系统设计规范》GB50052-95.《建筑物防雷设计规范》GB50057-94(2000 年版).《建筑照明设计规范》GB50034-2004.(2)设计范围① 电气照明设计② 弱电设计(埋管线)防雷设计.(3)配电系统① 负荷:设计负荷每户 10kW.② 配线:本工程所有配线均为穿管暗配线,室内在板,墙,梁内敷设,各部位管型管径见图中标注和主材表备注栏.③ 线型线径:管内导线按规定分色.当采用多相供电时,同一建筑物,构筑物的电线绝缘层颜色选择应一致,即保护地线(PE 线)应是黄绿相间色,零线用淡蓝色;相线用:A 相-黄色,B 相-绿色,C 相-红色.④ 电器安装:配电箱,开关箱铁制暗设,底边距地高度 1.8 米.⑤ 开关:暗设距地高度 1.3 米.⑥ 插座:暗设,卫,洗间防溅插座距地高度 1.3 米.⑦ 电视,电话只埋线管,距地高度 0.3 米.(4)电气安全:卫,洗间作局部等电位联接,等电位做法见 02D501-2.(5)防雷:凡被利用作防雷用的钢筋均应焊接成电气通路.焊接应采用搭接焊,搭接长度应符合下列规定:① 扁钢与扁钢搭接为扁钢宽度的 2 倍,不少于三面施焊;② 圆钢与圆钢搭接为圆钢直径的 6 倍,双面施焊;③ 圆钢与扁钢搭接为圆钢直径的 6 倍,双面施焊;④ 扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴 3/4 钢管表面,上下两侧施焊;⑤ 除埋设在混凝土中的焊接接头外,应有防腐措施.(6)其它① 图中未尽事宜由建设单位,施工单位,设计单位协商解决.② 本工程所用配电箱的生产厂家应具有证认.2)图例3)选用标准图集(1)《室内管线安装》03D301-1～3(2004 合计本)(2)《常用低压配电设备及灯具安装》D702-1～3(2004 年合订本)(3)《防雷与接地安装》D501-1～4(2003 年合定本)(4)《等电位联接安装》02D501-2(5)《建筑物防雷设施安装》99(03)D501—1(6)《利用建筑物金属体做防雷及接地装置安装》03D501-34)配电箱系统图由此配电系统图可以看出,电源进线"BV-(3*10).PC32"为 3 根 10mm2 的聚氯乙烯绝缘铜芯线穿直径为 32mm 塑料管敷设,进线总开关"63A/4"为 63A 的 4 极空气断路器.电源进入配电箱后分为 10 个支路出来.其中 N1,N2 支路的断路器"16/1P"为 16A 的单极开关,出线"BV-(2*2.5).PC16"为 2 根 2.5mm2 的聚氯乙烯绝缘铜芯线穿直径...
