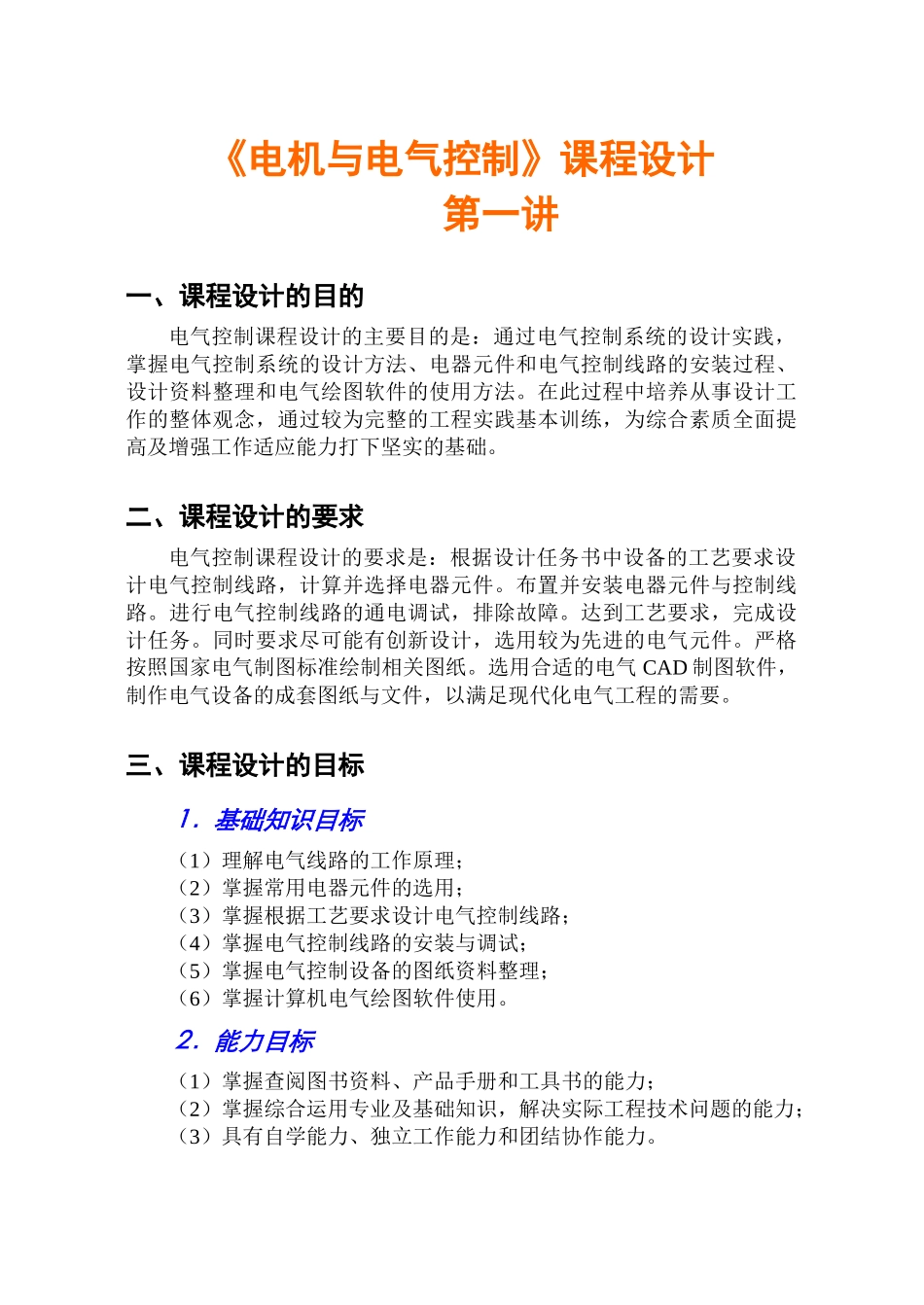

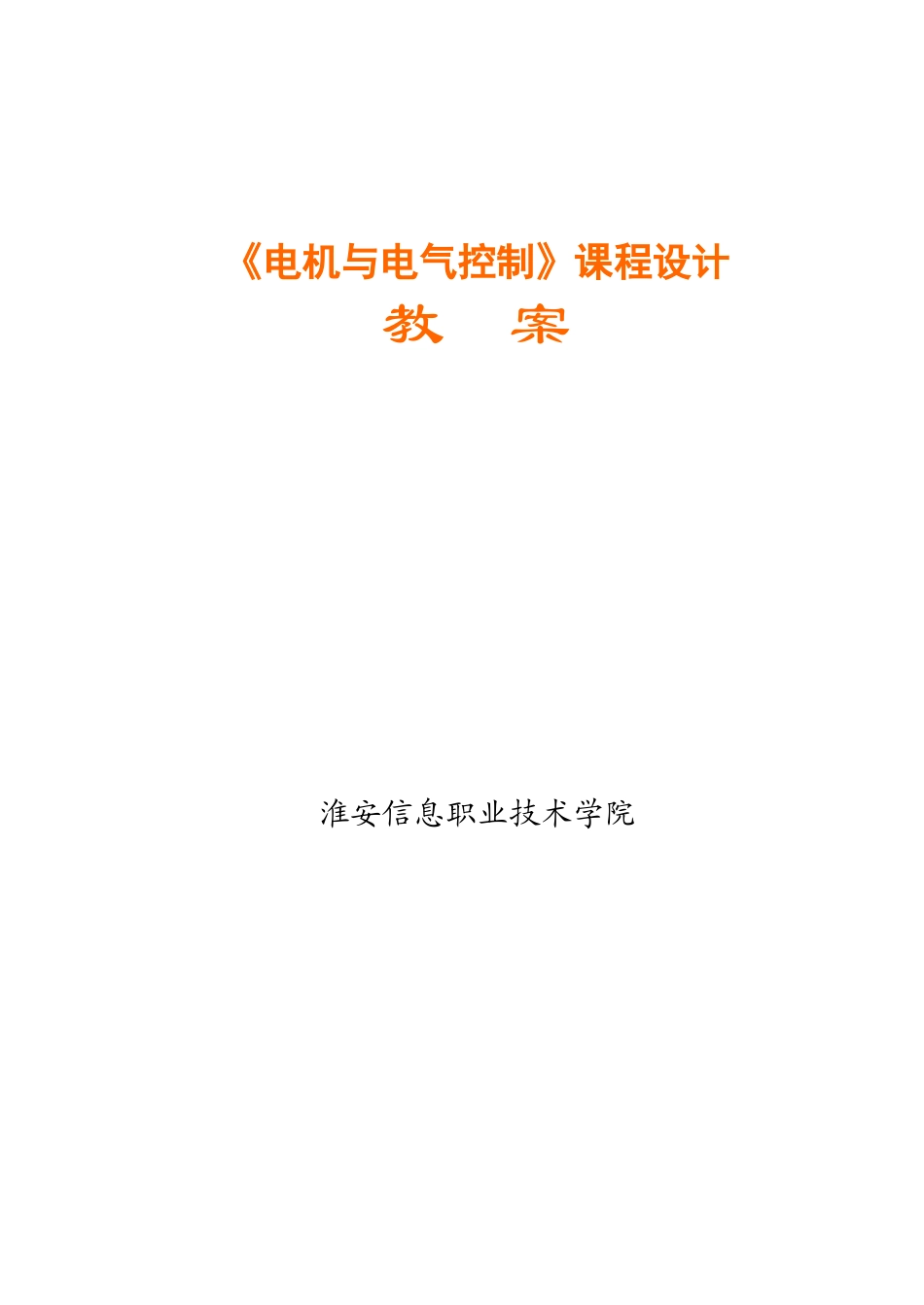

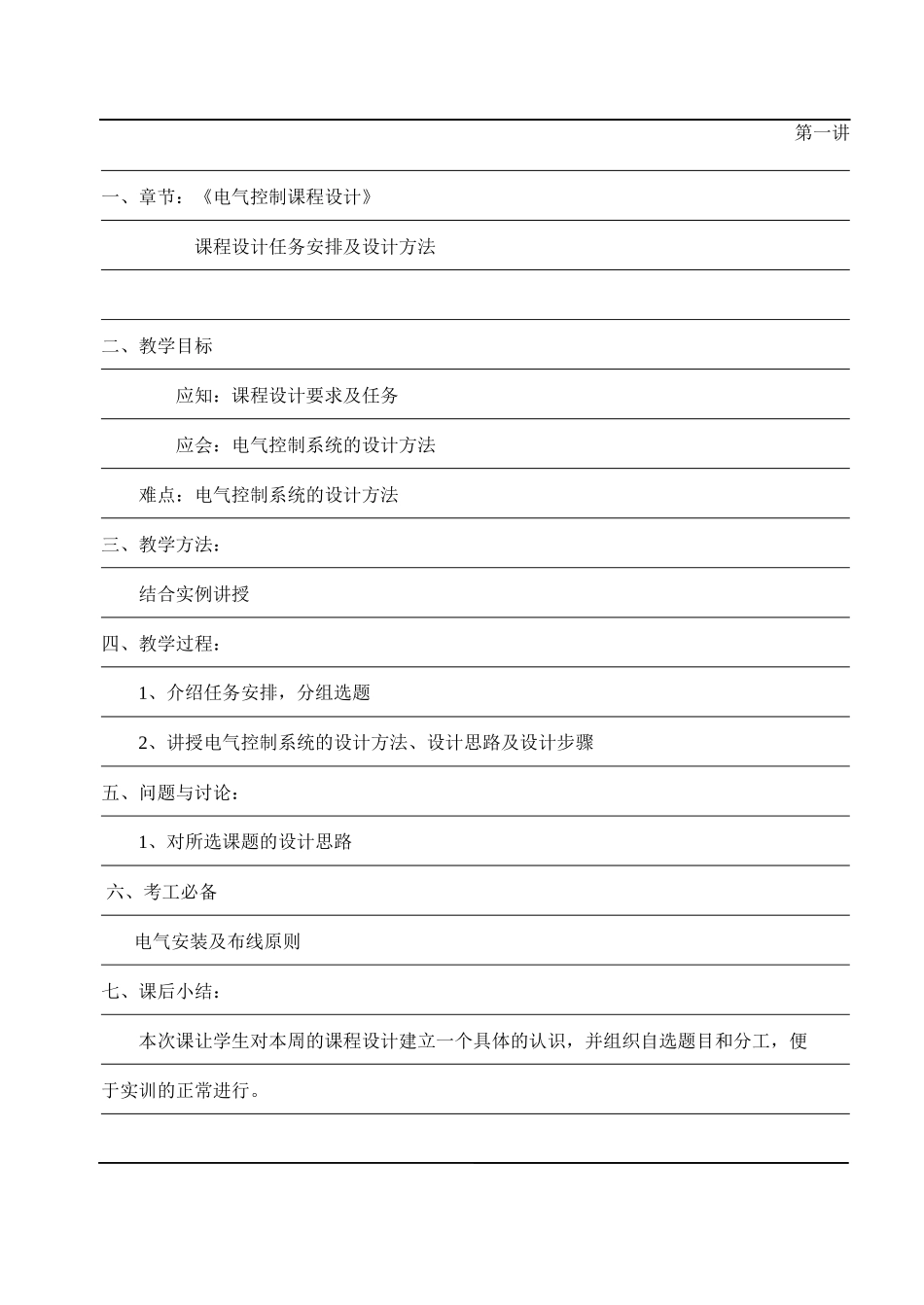

《电机与电气控制》课程设计教 案淮安信息职业技术学院第一讲一、章节：《电气控制课程设计》课程设计任务安排及设计方法二、教学目标 应知：课程设计要求及任务应会：电气控制系统的设计方法 难点：电气控制系统的设计方法三、教学方法： 结合实例讲授四、教学过程： 1、介绍任务安排，分组选题 2、讲授电气控制系统的设计方法、设计思路及设计步骤五、问题与讨论： 1、对所选课题的设计思路 六、考工必备 电气安装及布线原则七、课后小结： 本次课让学生对本周的课程设计建立一个具体的认识，并组织自选题目和分工，便于实训的正常进行。《电机与电气控制》课程设计第一讲一、课程设计的目的电气控制课程设计的主要目的是：通过电气控制系统的设计实践，掌握电气控制系统的设计方法、电器元件和电气控制线路的安装过程、设计资料整理和电气绘图软件的使用方法。在此过程中培养从事设计工作的整体观念，通过较为完整的工程实践基本训练，为综合素质全面提高及增强工作适应能力打下坚实的基础。二、课程设计的要求电气控制课程设计的要求是：根据设计任务书中设备的工艺要求设计电气控制线路，计算并选择电器元件。布置并安装电器元件与控制线路。进行电气控制线路的通电调试，排除故障。达到工艺要求，完成设计任务。同时要求尽可能有创新设计，选用较为先进的电气元件。严格按照国家电气制图标准绘制相关图纸。选用合适的电气 CAD 制图软件，制作电气设备的成套图纸与文件，以满足现代化电气工程的需要。三、课程设计的目标1．基础知识目标（1）理解电气线路的工作原理；（2）掌握常用电器元件的选用；（3）掌握根据工艺要求设计电气控制线路；（4）掌握电气控制线路的安装与调试；（5）掌握电气控制设备的图纸资料整理；（6）掌握计算机电气绘图软件使用。2．能力目标（1）掌握查阅图书资料、产品手册和工具书的能力；（2）掌握综合运用专业及基础知识，解决实际工程技术问题的能力；（3）具有自学能力、独立工作能力和团结协作能力。四、课程设计任务1．接受设计任务书，选定课程设计课题。2．制订工作进度计划，进行人员分工，明确各阶段各人应完成的工作。3．根据设计任务书分析电气设备的工艺要求，讨论最佳设计方案。4．设计电气控制线路，选择电器元件。5．绘制相关图纸（如：电气控制原理图、电器板元件布置图、电器板接线图，控制面板布置图、控制面板接线图、互连接线图等）。制订材料明细表（如：电气元件明细表、安装材...
