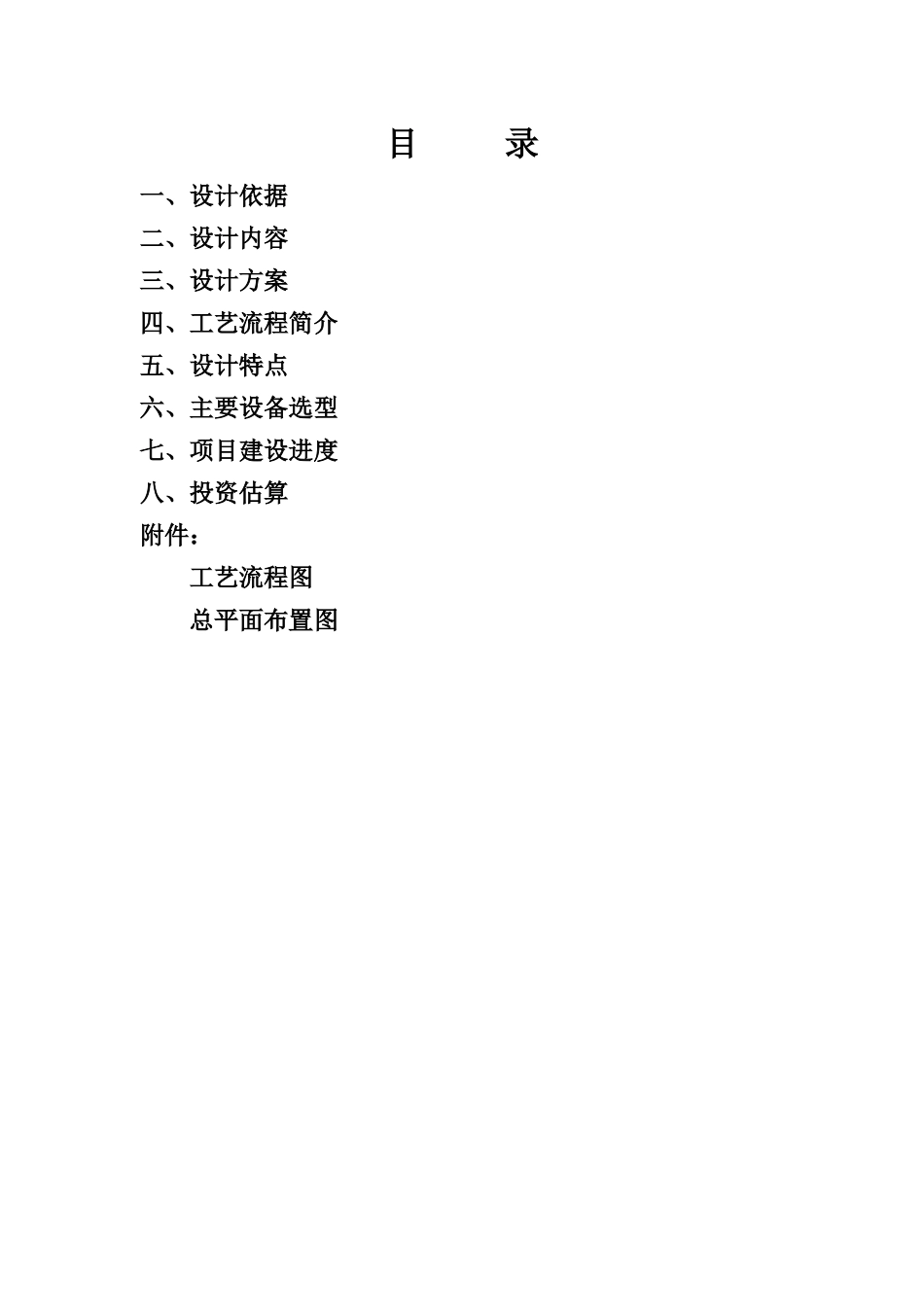

刘道让贵州省六盘水市钟山区泰辉选煤厂改扩建方案设计项目规模：从 0.30Mt/a 扩大为 0.45Mt/a 项目编号：5082董 事 长： 林 洪技术副总： 张培洪院 长： 总工程师： 项目负责人： 苏 轩成都市银星高回收新型选煤设计院二 OO 七年十二月目 录一、设计依据二、设计内容三、设计方案四、工艺流程简介五、设计特点六、主要设备选型七、项目建设进度八、投资估算附件： 工艺流程图 总平面布置图一、设计依据1、生产能力：设计生产能力为年处理原煤由 30 万吨改扩建为 45 万吨，小时入选原煤 107.14 吨。 2、工作制度：年工作 300 天，日工作时间 14 小时。 3、选后产品：精煤、中煤、尾煤泥和矸石。 4、精煤产率按 60%—70%计算，煤泥按 20%计算。 5、原煤和产品均采用汽车运输；原煤采用受煤坑受煤；选后产品通过带式输送机或刮板运输机运至堆场落地堆存。 三、设计内容1、选煤厂设计内容为：受煤坑、主厂房（包括原煤准备、重介、浮选）、浓缩车间、栈桥及转载点、卸料点、事故沉淀池及相应的生产系统供配电、照明、控制与自动化项目等生产设施。由于主厂房主体工程已施工，受煤坑及原煤栈桥地下部分主体也施工，所以本设计根据需要对主厂房进行改造，同时增加相应的厂房和设施。2、煤泥厂内回收，洗水闭路循环。3、水源由业主送至选煤厂接口，电源由业主负责送至变压器高压侧，变压器由业主自理，电气设计自变压器低压侧以后开始。4、场地绿化，场地硬化、厂区道路，办公楼、门卫、大门、围墙、护坡、地磅房等辅助设施以及地面以下土建基础工程由业主负责。5、电气设计包括：生产系统的供配电及全厂照明。控制与自动化包括：（1） 全厂集中控制系统；（2） 重介工艺参数自动监控系统；（3） 生产调度通讯系统；（4） 工业电视监控系统。三、设计方案 本设计采用目前成熟的原煤不脱泥的无压三产品重介旋流器分选方法，采用重介—浮选工艺流程。 分选粒度为 50—0mm。 >0.3mm 级煤粒由重介分选，<0.3mm 级煤泥用浮选工艺分选。 浮选精煤用压滤机回收后掺入重介精煤。浮选尾煤浓缩后用压滤机回收，达到煤泥厂内回收，洗水闭路循环，确保环境不受污染，满足环保要求。 本设计全厂运行设备的功率为 963.2kw，选用一台 S9-Mb-1250/10F 型低损耗全封闭电力变压器。 吨煤电耗 5.9kwh 吨煤介耗≤3kg 吨煤水耗≤0.1m³ 吨煤油耗≤1kg四、工艺流程简介 工艺流程图见附图。 1、原煤受煤 原煤由汽车运...
