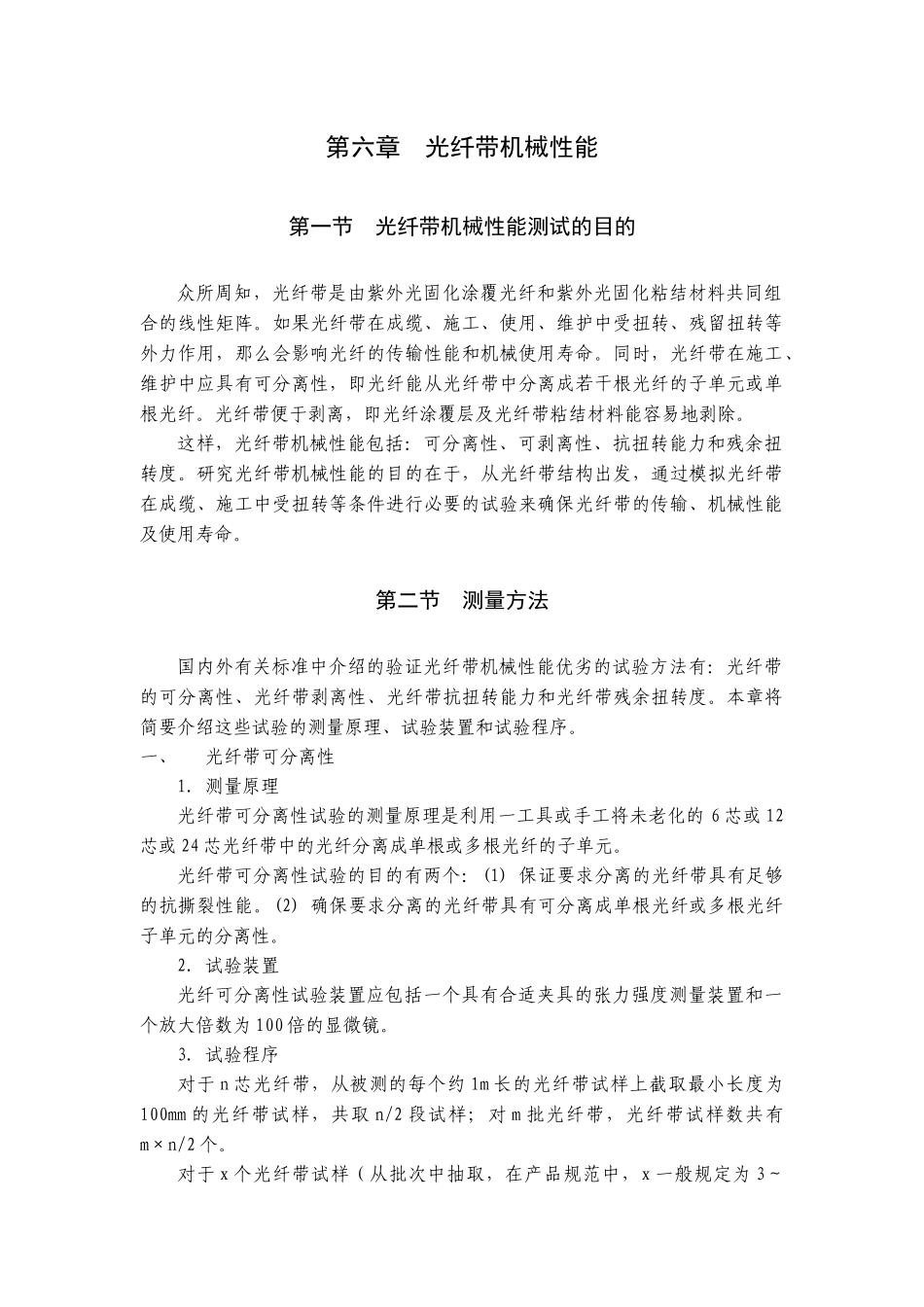

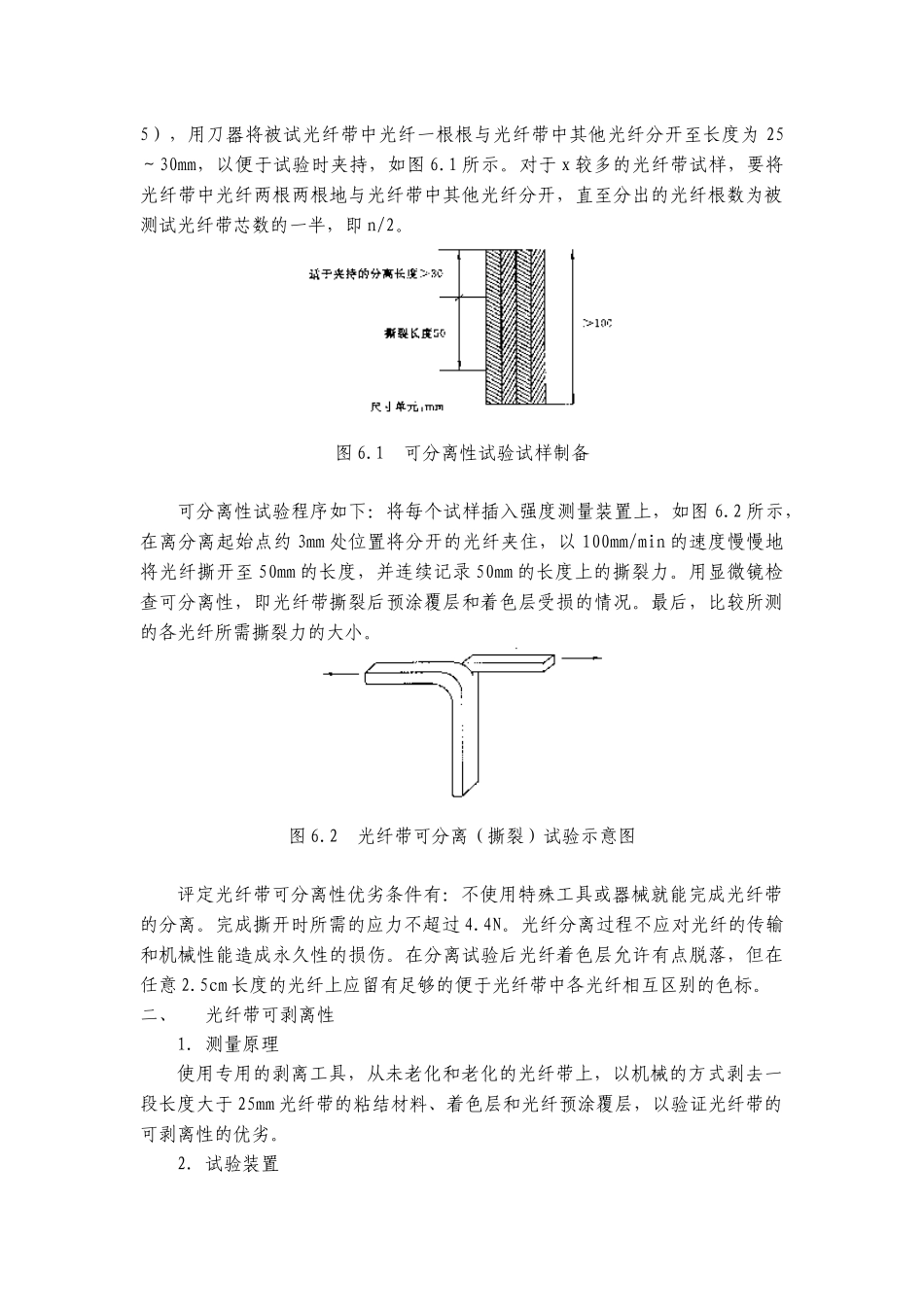

第六章 光纤带机械性能第一节 光纤带机械性能测试的目的众所周知，光纤带是由紫外光固化涂覆光纤和紫外光固化粘结材料共同组合的线性矩阵。如果光纤带在成缆、施工、使用、维护中受扭转、残留扭转等外力作用，那么会影响光纤的传输性能和机械使用寿命。同时，光纤带在施工、维护中应具有可分离性，即光纤能从光纤带中分离成若干根光纤的子单元或单根光纤。光纤带便于剥离，即光纤涂覆层及光纤带粘结材料能容易地剥除。这样，光纤带机械性能包括：可分离性、可剥离性、抗扭转能力和残余扭转度。研究光纤带机械性能的目的在于，从光纤带结构出发，通过模拟光纤带在成缆、施工中受扭转等条件进行必要的试验来确保光纤带的传输、机械性能及使用寿命。第二节 测量方法国内外有关标准中介绍的验证光纤带机械性能优劣的试验方法有：光纤带的可分离性、光纤带剥离性、光纤带抗扭转能力和光纤带残余扭转度。本章将简要介绍这些试验的测量原理、试验装置和试验程序。一、光纤带可分离性1. 测量原理光纤带可分离性试验的测量原理是利用一工具或手工将未老化的 6 芯或 12芯或 24 芯光纤带中的光纤分离成单根或多根光纤的子单元。光纤带可分离性试验的目的有两个：(1) 保证要求分离的光纤带具有足够的抗撕裂性能。(2) 确保要求分离的光纤带具有可分离成单根光纤或多根光纤子单元的分离性。2. 试验装置光纤可分离性试验装置应包括一个具有合适夹具的张力强度测量装置和一个放大倍数为 100 倍的显微镜。3. 试验程序对于 n 芯光纤带，从被测的每个约 1m 长的光纤带试样上截取最小长度为100mm 的光纤带试样，共取 n/2 段试样；对 m 批光纤带，光纤带试样数共有m×n/2 个。对于 x 个光纤带试样（从批次中抽取，在产品规范中，x 一般规定为 3～5），用刀器将被试光纤带中光纤一根根与光纤带中其他光纤分开至长度为 25～30mm，以便于试验时夹持，如图 6.1 所示。对于 x 较多的光纤带试样，要将光纤带中光纤两根两根地与光纤带中其他光纤分开，直至分出的光纤根数为被测试光纤带芯数的一半，即 n/2。图 6.1 可分离性试验试样制备可分离性试验程序如下：将每个试样插入强度测量装置上，如图 6.2 所示，在离分离起始点约 3mm 处位置将分开的光纤夹住，以 100mm/min 的速度慢慢地将光纤撕开至 50mm 的长度，并连续记录 50mm 的长度上的撕裂力。用显微镜检查可分离性，即光纤带撕裂后预涂覆层和着色层受损的情况。最后，比较...
