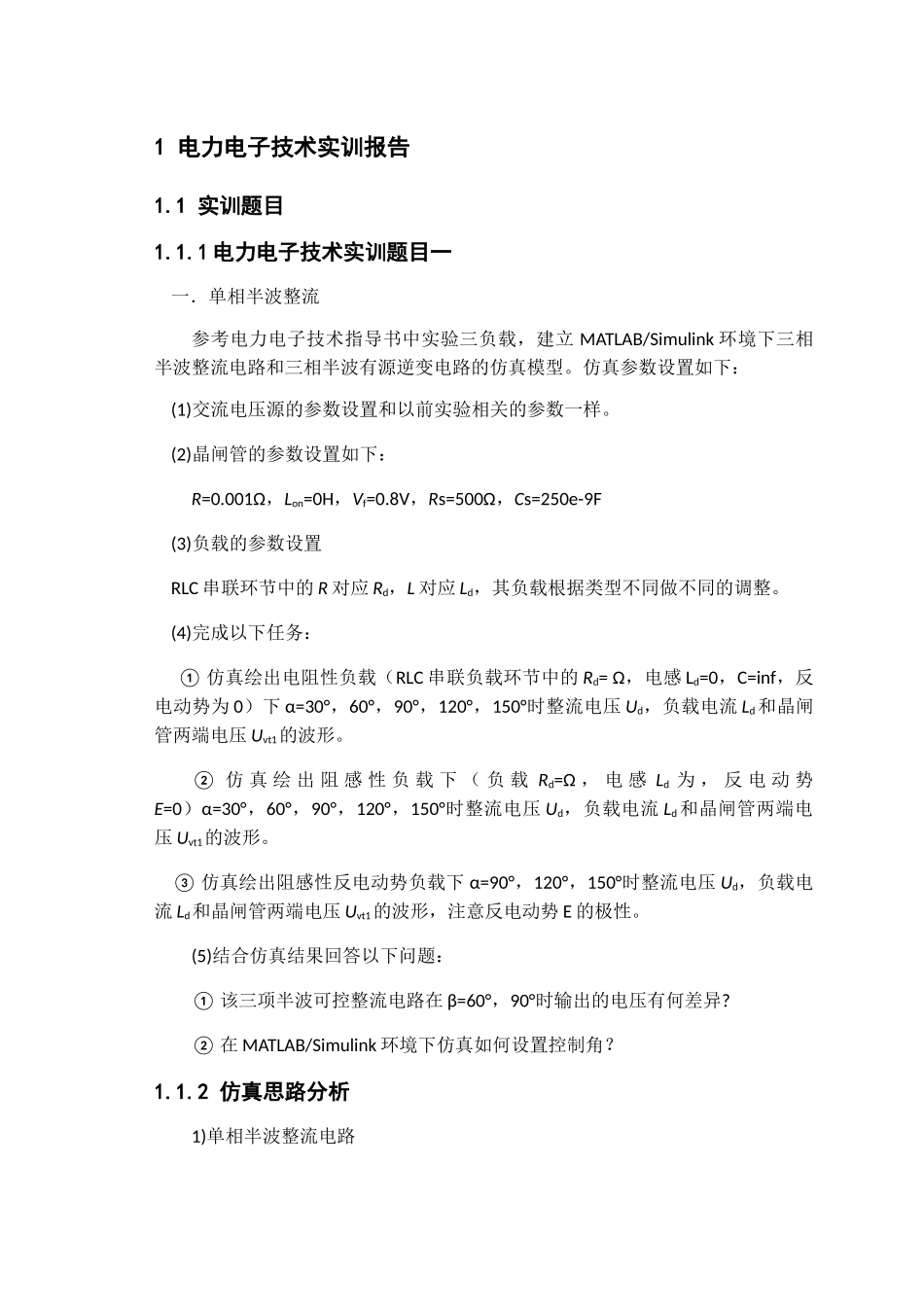

电气 2013 级卓班电力电子技术与电力系统分析课程实训报告评语：考 勤（10）守 纪（10）实训过程（20）实训报告（30 分）答 辩（30）总成绩（100）专 业： 电气工程及其自动化 班 级： 姓 名： 学 号： 指导教师： 兰州交通大学自动化与电气工程学院2016 年 1 月 日1 电力电子技术实训报告1.1 实训题目1.1.1 电力电子技术实训题目一 一．单相半波整流参考电力电子技术指导书中实验三负载，建立 MATLAB/Simulink 环境下三相半波整流电路和三相半波有源逆变电路的仿真模型。仿真参数设置如下： (1)交流电压源的参数设置和以前实验相关的参数一样。 (2)晶闸管的参数设置如下：R=0.001Ω，Lon=0H，Vf=0.8V，Rs=500Ω，Cs=250e-9F (3)负载的参数设置 RLC 串联环节中的 R 对应 Rd，L 对应 Ld，其负载根据类型不同做不同的调整。 (4)完成以下任务： ① 仿真绘出电阻性负载（RLC 串联负载环节中的 Rd= Ω，电感 Ld=0，C=inf，反电动势为 0）下 α=30°，60°，90°，120°，150°时整流电压 Ud，负载电流 Ld和晶闸管两端电压 Uvt1的波形。 ② 仿 真 绘 出 阻 感 性 负 载 下 （ 负 载 Rd=Ω ， 电 感 Ld 为 ， 反 电 动 势E=0）α=30°，60°，90°，120°，150°时整流电压 Ud，负载电流 Ld和晶闸管两端电压 Uvt1的波形。 ③ 仿真绘出阻感性反电动势负载下 α=90°，120°，150°时整流电压 Ud，负载电流 Ld和晶闸管两端电压 Uvt1的波形，注意反电动势 E 的极性。(5)结合仿真结果回答以下问题：① 该三项半波可控整流电路在 β=60°，90°时输出的电压有何差异?② 在 MATLAB/Simulink 环境下仿真如何设置控制角？1.1.2 仿真思路分析1)单相半波整流电路单相半波整流电路式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。6 个晶闸管导通的顺序是按 VT6 – VT1 → VT1 – VT2 → VT2 – VT3 → VT3 – VT4 → VT4 – VT5 → VT5 – VT6 依此循环，每隔 60 °有一个晶闸管换相。为了保证在任何时刻都必须有两个晶闸管导通，采用了双脉冲触发电路，在一个周期内对每个晶闸管连续触发两次，两次脉冲前沿的间隔为 60 °。对于三相半波整流电路，在晶闸管和负载参数给定后，主要是脉冲发生器模块的参数设置，...
