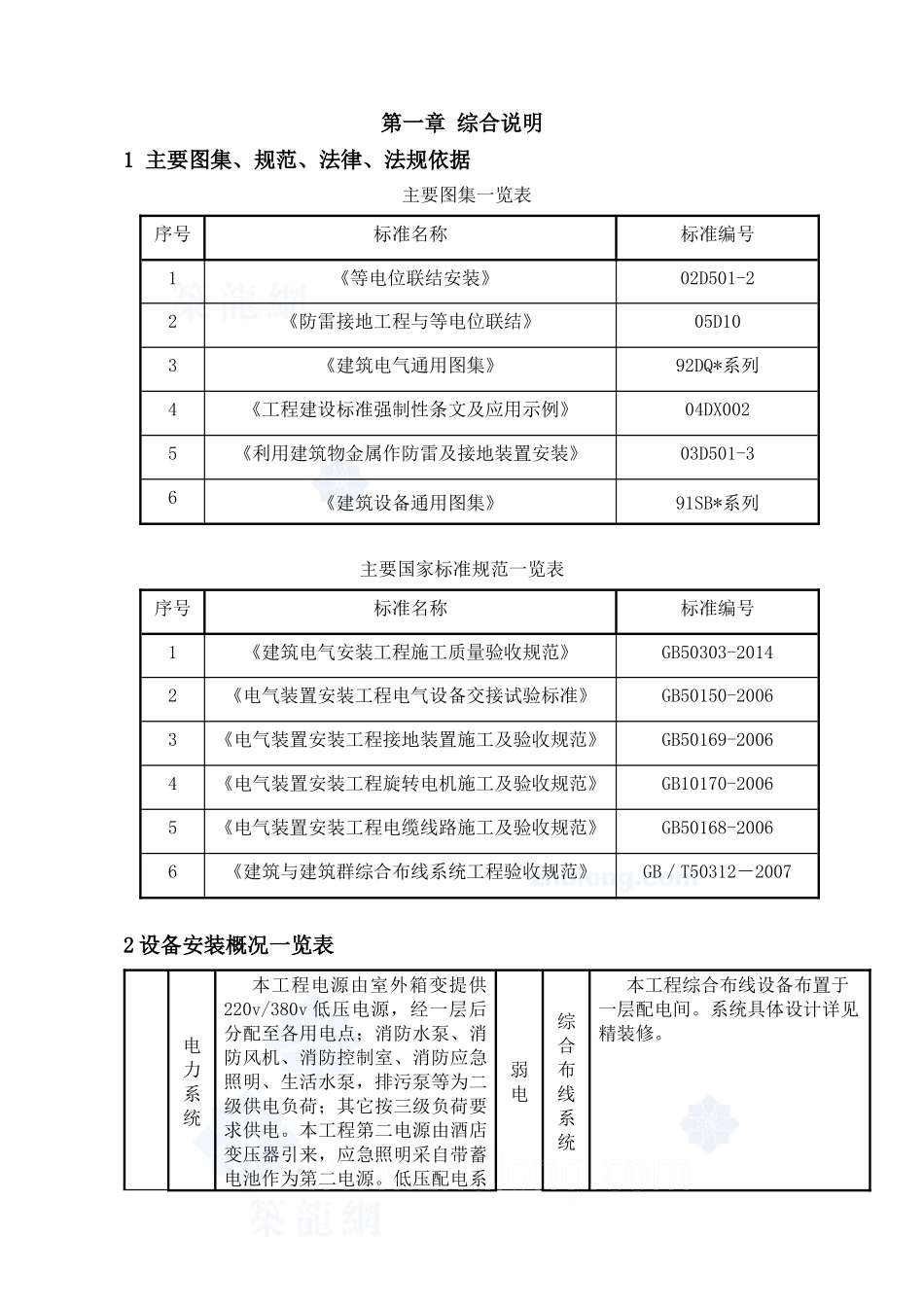

第一章 综合说明1 主要图集、规范、法律、法规依据主要图集一览表序号标准名称标准编号1 《等电位联结安装》02D501-22《防雷接地工程与等电位联结》05D103《建筑电气通用图集》92DQ*系列4《工程建设标准强制性条文及应用示例》04DX0025《利用建筑物金属作防雷及接地装置安装》03D501-36《建筑设备通用图集》91SB*系列主要国家标准规范一览表序号标准名称标准编号1《建筑电气安装工程施工质量验收规范》GB50303-20142《电气装置安装工程电气设备交接试验标准》GB50150-20063《电气装置安装工程接地装置施工及验收规范》GB50169-20064《电气装置安装工程旋转电机施工及验收规范》GB10170-20065《电气装置安装工程电缆线路施工及验收规范》GB50168-20066《建筑与建筑群综合布线系统工程验收规范》GB／T50312－20072 设备安装概况一览表 电力系统本工程电源由室外箱变提供220v/380v 低压电源，经一层后分配至各用电点；消防水泵、消防风机、消防控制室、消防应急照明、生活水泵，排污泵等为二级供电负荷；其它按三级负荷要求供电。本工程第二电源由酒店变压器引来，应急照明采自带蓄电池作为第二电源。低压配电系弱电综合布线系统 本工程综合布线设备布置于一层配电间。系统具体设计详见精装修。强电统采用树干式及放射式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电。二级负荷采用双电源供电并在末端设互投装置，三级负荷采用单电源供电。施工主要材料及连接方式: 配电柜、配电箱、电缆、桥架、电线、管材。照明系统 光源:本工程有装修要求的场所视装修要求商定，其灯具选用细管径直管荧光灯、紧凑型荧光灯、金卤灯、LED 灯等，办公室采用稀土三基色荧光灯，走道，楼梯间等的照明灯为细管径直管荧光灯或紧凑型荧光灯、LED灯。走道、楼梯间、电梯前室及主要出入口处设置自带蓄电池供电式应急疏散照明。办公室及设备间等房间内的照明采用就地设置照明开关控制，公共通道、大堂、公共场所等照明控制采用集中照明控制系统。施工主要材料及连接方式: 灯具、开关、插座、桥架、电线、钢管等。计算机网路系统 本工程计算机网络系统主要涵盖售楼部客人的上网，内网主要应用于售楼部内部管理及办公上网，业务结算等功能。防雷接地系统 本工程按三类防雷建筑物设计，满足防直击雷、侧击雷、防雷电感应的侵入，并设置总等电位联结。在屋顶接闪带用-25*4镀锌扁钢沿女儿墙、屋脊、屋檐等贴敷，利用结构柱或剪力墙内两根≥φ16 或四...
