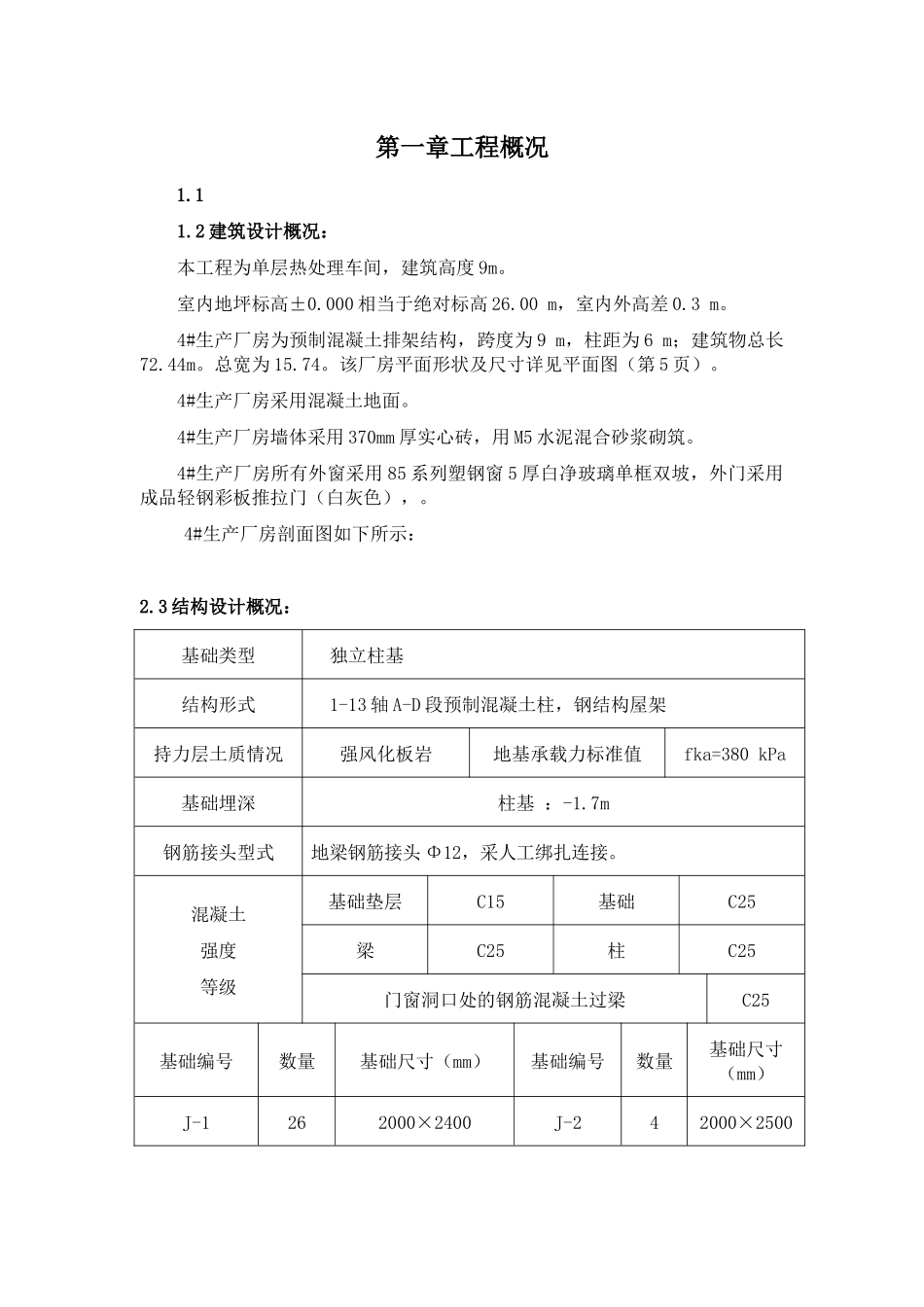

兵团广播电视大学开放教育（本科）课程设计计算（说明）书姓 名： 学 号： 教育层次： 本科 专 业： 土木工程 分 校： 指导教师： 201 年 5 月 15 日第一章工程概况1.1 1.2 建筑设计概况：本工程为单层热处理车间，建筑高度 9m。室内地坪标高±0.000 相当于绝对标高 26.00 m，室内外高差 0.3 m。4#生产厂房为预制混凝土排架结构，跨度为 9 m，柱距为 6 m；建筑物总长72.44m。总宽为 15.74。该厂房平面形状及尺寸详见平面图（第 5 页）。4#生产厂房采用混凝土地面。4#生产厂房墙体采用 370mm 厚实心砖，用 M5 水泥混合砂浆砌筑。4#生产厂房所有外窗采用 85 系列塑钢窗 5 厚白净玻璃单框双坡，外门采用成品轻钢彩板推拉门（白灰色），。4#生产厂房剖面图如下所示：2.3 结构设计概况：基础类型独立柱基结构形式 1-13 轴 A-D 段预制混凝土柱，钢结构屋架持力层土质情况强风化板岩地基承载力标准值fka=380 kPa基础埋深柱基 ：-1.7m钢筋接头型式地梁钢筋接头 Φ12，采人工绑扎连接。混凝土强度等级基础垫层C15基础C25梁C25柱C25门窗洞口处的钢筋混凝土过梁C25基础编号数量基础尺寸（mm）基础编号数量基础尺寸（mm）J-1262000×2400J-242000×25002.4 水暖专业设计概况：2.4.1 暖卫系统：系统名称管材连接方式防腐备注给水PP-R 管热熔消防内外热镀锌钢管卡箍连接沥青防腐阀门均为蝶阀排水UPVC 排水管粘接埋地部分作 100mm 砼带型基础雨水UPVC 管粘接雨水斗 97 型- 6 -2.5 电气专业设计概况：序号项目系统介绍1变配电系统交流三相四线 380V/220V 电缆进线直埋穿墙引入2动力系统干线沿金属线槽敷设，支线均穿钢管在墙内、地面内、顶板内暗敷设，部分线路采用明敷设，吊车滑接线均明敷设在混凝土梁上。3照明系统包括厂房照明等。4防雷接地低压电源交流结路接地制式采用 TN-C-S 系统利用建筑物基础做接地极接地电阻 R＜=1 欧姆2.6 建设单位提供施工用地、水、电等条件施工现场场地能满足施工需要，现场不设生活区。水、电按建设单位指定地点引入。第三章 施工部署3.1 工程目标：3.1.1 质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达 100%，分部工程优良率达到 80%以上。观感质量得分率 90%以上。单位工程创大连市星海杯工程。3.1.2 安全目标：（1）无因工死亡、重伤和重大机械设备事故；（2）无火灾事...
