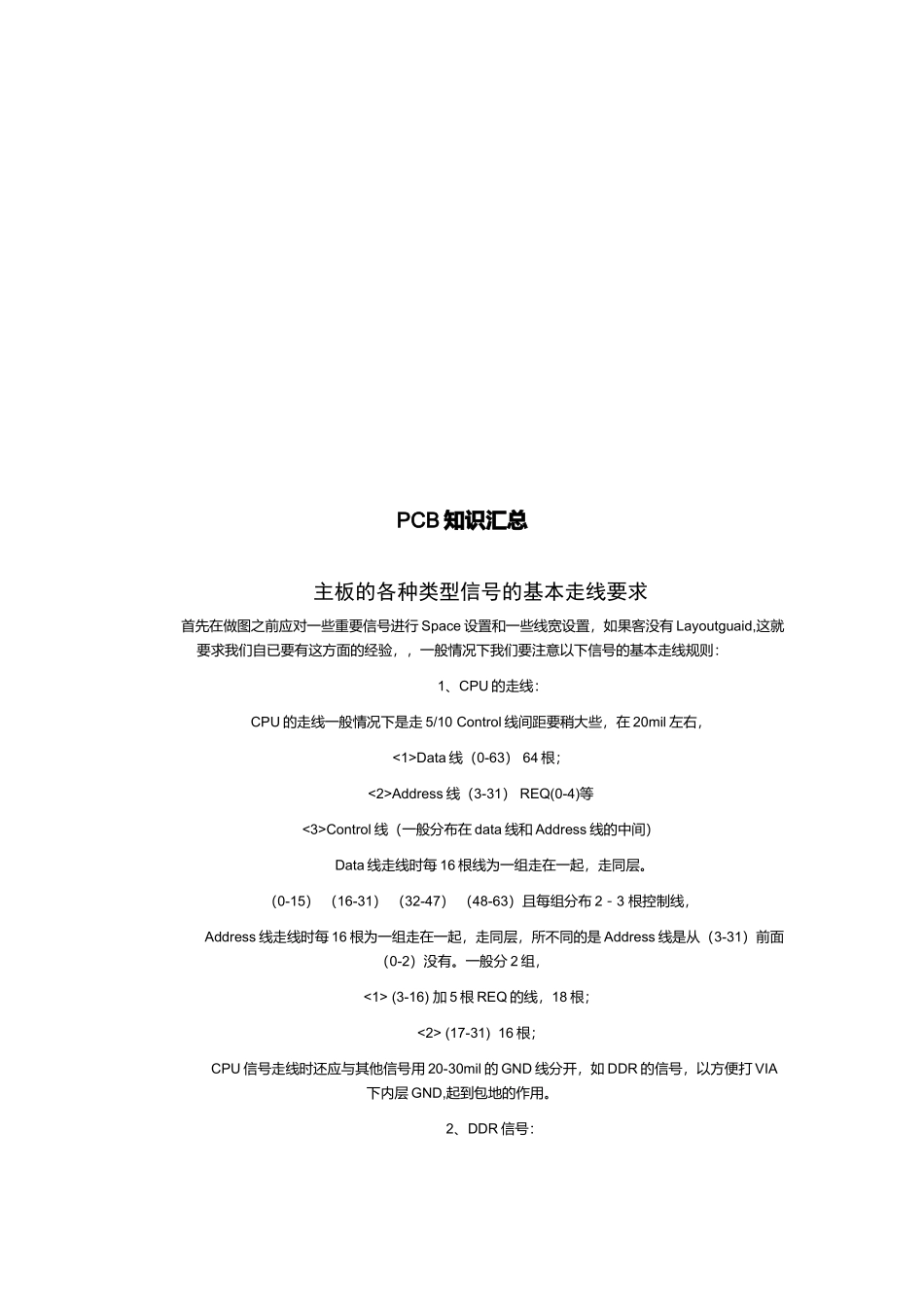

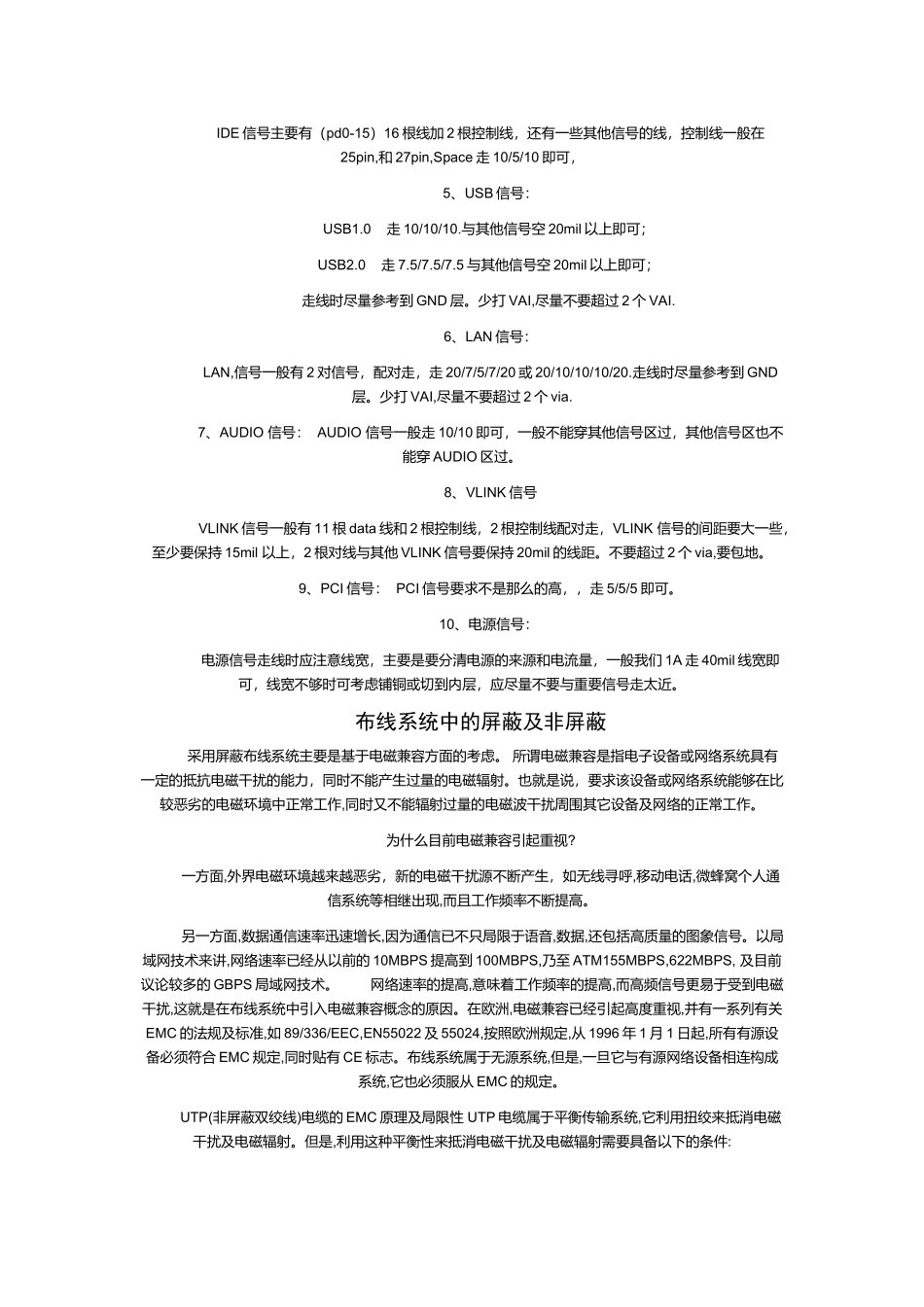

PCB 知识汇总 主板的各种类型信号的基本走线要求 首先在做图之前应对一些重要信号进行 Space 设置和一些线宽设置，如果客没有 Layoutguaid,这就要求我们自已要有这方面的经验，，一般情况下我们要注意以下信号的基本走线规则： 1、CPU 的走线：CPU 的走线一般情况下是走 5/10 Control 线间距要稍大些，在 20mil 左右，<1>Data 线（0-63 ） 64 根；<2>Address 线（3-31 ） REQ(0-4)等<3>Control 线（一般分布在 data 线和 Address 线的中间） Data 线走线时每 16 根线为一组走在一起，走同层。（0-15 ） （16-31 ） （32-47 ） （48-63）且每组分布 2－3 根控制线， Address 线走线时每 16 根为一组走在一起，走同层，所不同的是 Address 线是从（3-31）前面（0-2）没有。一般分 2 组，<1> (3-16) 加 5 根 REQ 的线，18 根；<2> (17-31) 16 根； CPU 信号走线时还应与其他信号用 20-30mil 的 GND 线分开，如 DDR 的信号，以方便打 VIA下内层 GND,起到包地的作用。 2、DDR 信号： DDR 的线除 Control 线外，一般也是走 5/10 Control 线要保持 20mil 的线距，和 CPU 一样也主要分为以下 3 类：<1>Data 线（0-63 ） 64 根<2>Address 线(0-13)另外还有一些其他名字的 address 信号线，<3>Control 线（一般分布在 data 和 address 的线中间） Data 线走线时每 8 根为一组另加 DQM,DQS2 根 Control 线走在一起，走同层，主要分组方式为： MD (0-7) 加 DQM0 DQS0 MD (8-15) 加 DQM 1 DQS 1 MD (16-23) 加 DQM 2 DQS 2 MD (24-31) 加 DQM3 DQS 3 MD (32-39) 加 DQM 4 DQS 4 MD (40-47) 加 DQM 5 DQS 5 MD (48-55) 加 DQM 6 DQS 6 MD (56-63) 加 DQM 7 DQS 7 Address 线尽量全部走在一起； 另外 DDR 部分还有 3 对 CLK 线如果是双通道的 DDR 则有 6 对 CLK 线，CLK 配对走，与其他信号应至少保持 20mil 以上的间距。 DDR 和 CPU 一样也应与其他信号用 20-30mil 的 GND 信号隔开，主要是 CPU 和 AGP 的信号 3、CLK 信号： CLK 信号是主板当中最为重要的信号，一般大至有以下几种：<1>200 兆<2>100 兆<3>66 兆<4>48 兆<5>16 兆 一般前 2 种主要是用于 CPU 和 NB 当中，为高频 CLK 线，应至少保持 25mil 以上的间距，配对走，一般走 5/7，第...
