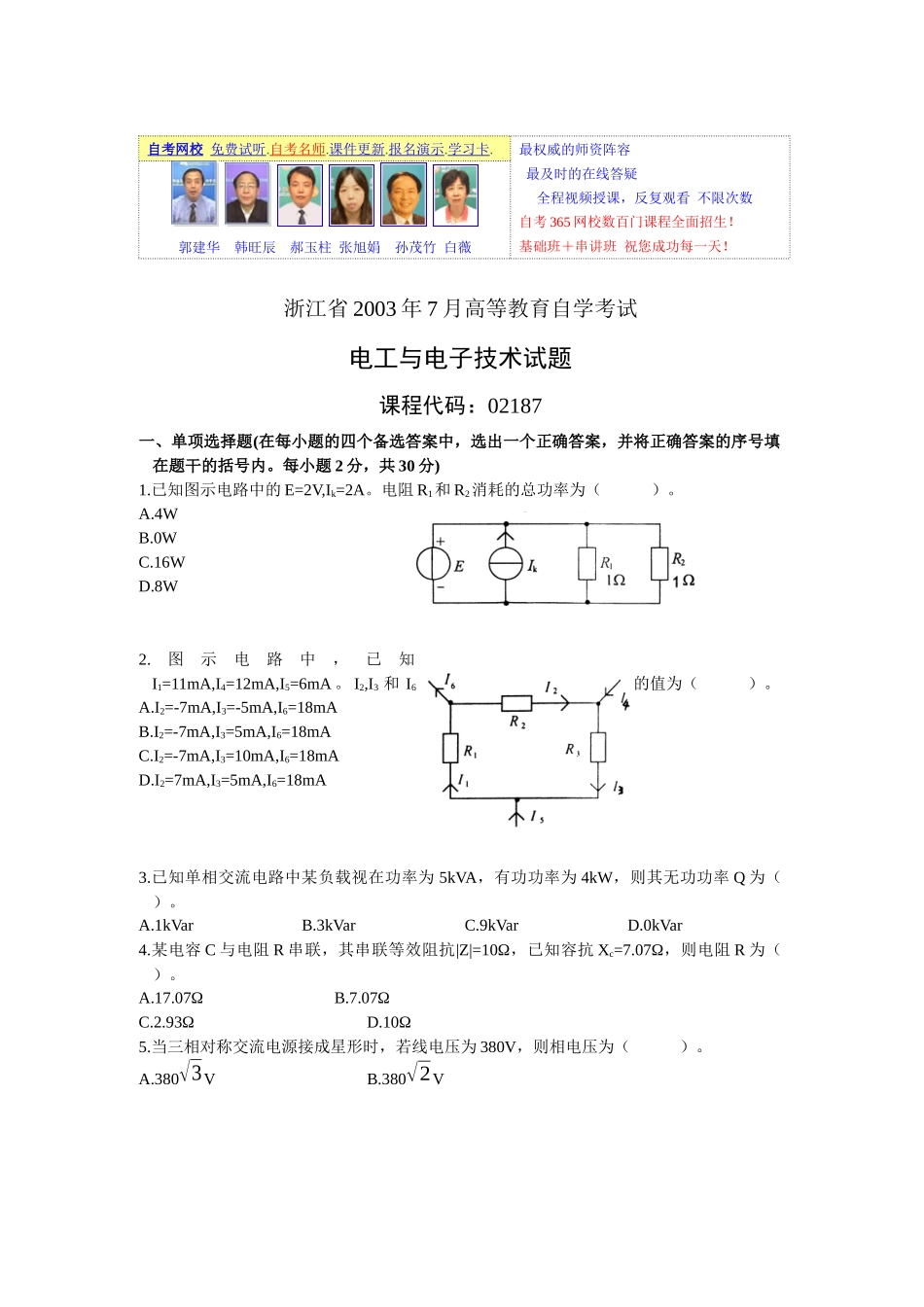

自考网校 免费试听.自考名师.课件更新.报名演示.学习卡.最权威的师资阵容 最及时的在线答疑 全程视频授课，反复观看 不限次数自考 365 网校数百门课程全面招生！基础班＋串讲班 祝您成功每一天！ 郭建华 韩旺辰 郝玉柱 张旭娟 孙茂竹 白薇浙江省 2003 年 7 月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题 2 分，共 30 分)1.已知图示电路中的 E=2V,Ik=2A。电阻 R1和 R2消耗的总功率为（ ）。A.4WB.0WC.16WD.8W2.图示电路中，已知I1=11mA,I4=12mA,I5=6mA 。 I2,I3 和 I6的值为（ ）。A.I2=-7mA,I3=-5mA,I6=18mAB.I2=-7mA,I3=5mA,I6=18mAC.I2=-7mA,I3=10mA,I6=18mAD.I2=7mA,I3=5mA,I6=18mA3.已知单相交流电路中某负载视在功率为 5kVA，有功功率为 4kW，则其无功功率 Q 为（ ）。A.1kVarB.3kVarC.9kVarD.0kVar4.某电容 C 与电阻 R 串联，其串联等效阻抗|Z|=10Ω，已知容抗 Xc=7.07Ω，则电阻 R 为（ ）。A.17.07ΩB.7.07ΩC.2.93ΩD.10Ω5.当三相对称交流电源接成星形时，若线电压为 380V，则相电压为（ ）。A.380√3VB.380√2VC.380/√3VD.380V6.一单相变压器额定容量为 50kVA，额定电压为 10000/230V。则此变压器的副边绕组的额定电流为（ ）。A.434AB.217AC.50AD.230A7.三角形接法三相对称电阻负载原来接于线电压为 220V 三相交流电源上，后改成星形接法接于线电压为 380V 的三相电源上。则该三相负载在这两种情况下的线电流的比值为I Δ 1I Y1=（ ）。设 I 1△ 是三相负载三角形接法接于线电压为 220V 的三相交流电源时的线电流，IY1是三相负载星形接法接于线电压为 380V 的三相交流电源时的线电流。A.1.7B.1.4C.0.6D.0.78.在三相异步电动机的正反转控制电路中，正转用接触器 KM1 和反转用接触器 KM2 之间的互锁作用是由（ ）联接方法实现的。A.KM1 的线圈与 KM2 的常闭辅助触头串联，KM2 的线圈与 KM1 的常闭辅助触头串联。B.KM1 的线圈与 KM2 的常开辅助触头串联，KM2 的线圈与 KM1 的常开辅助触头串联。C.KM1 的线圈与 KM1 的常闭辅助触头串联，KM2 的线圈与 KM2 的常闭辅助触头串联。D.KM1 的线圈与 KM1 的常开辅助触头串联，KM2 的线圈与 KM2 的常开辅助触头串联。9.电路如图所示，设二极管为理想元件，其正向导通压降为 0V，...
