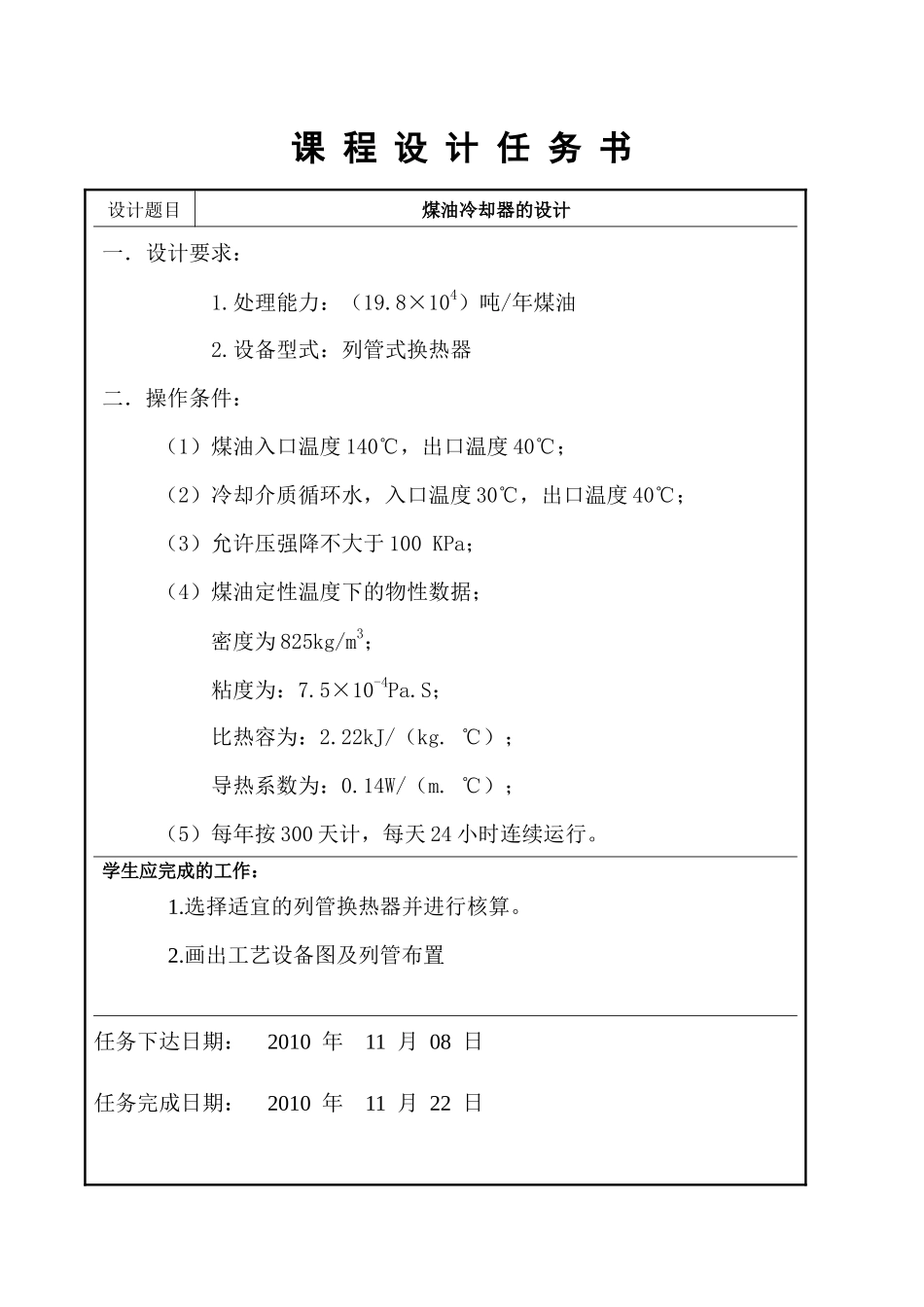

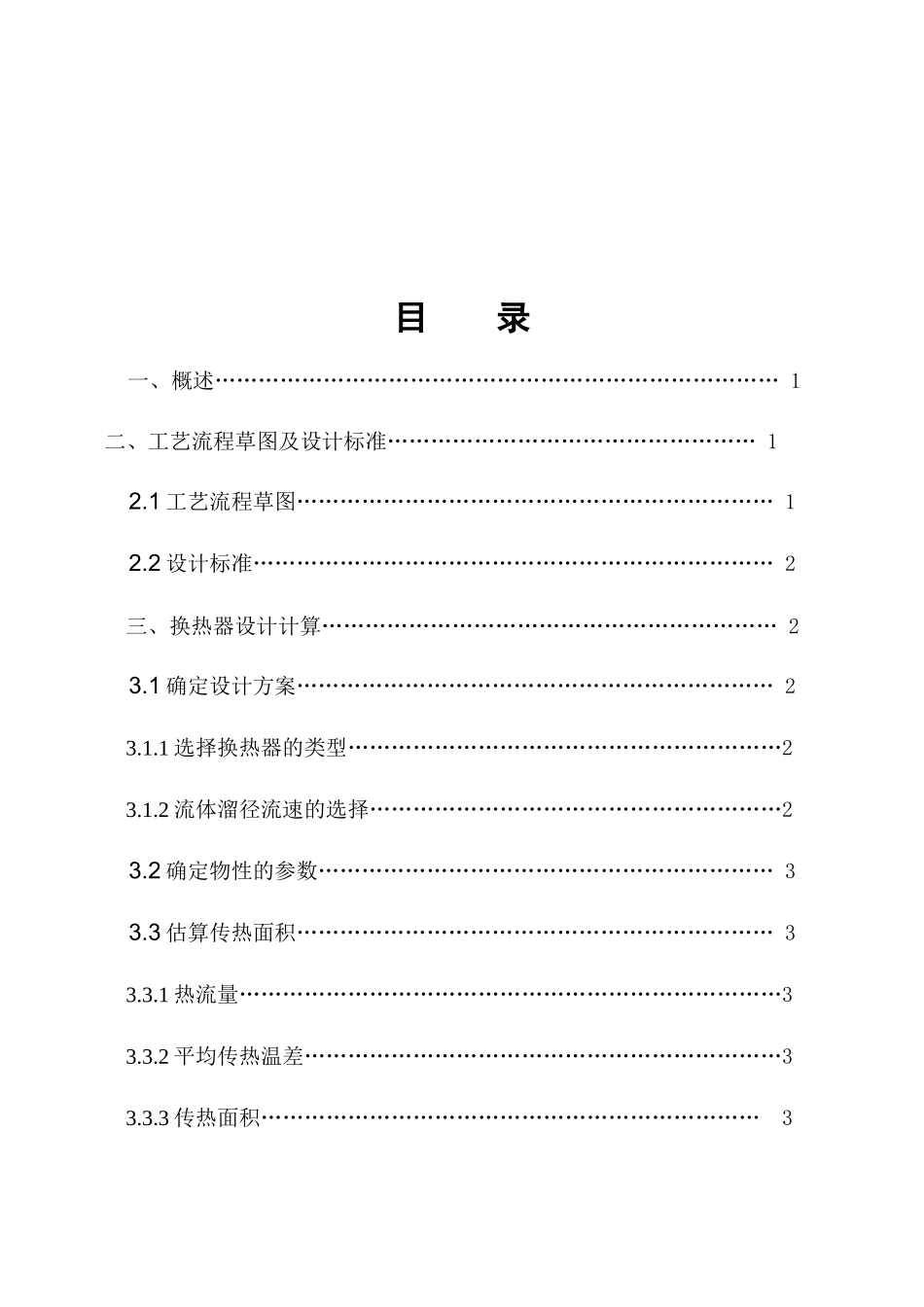

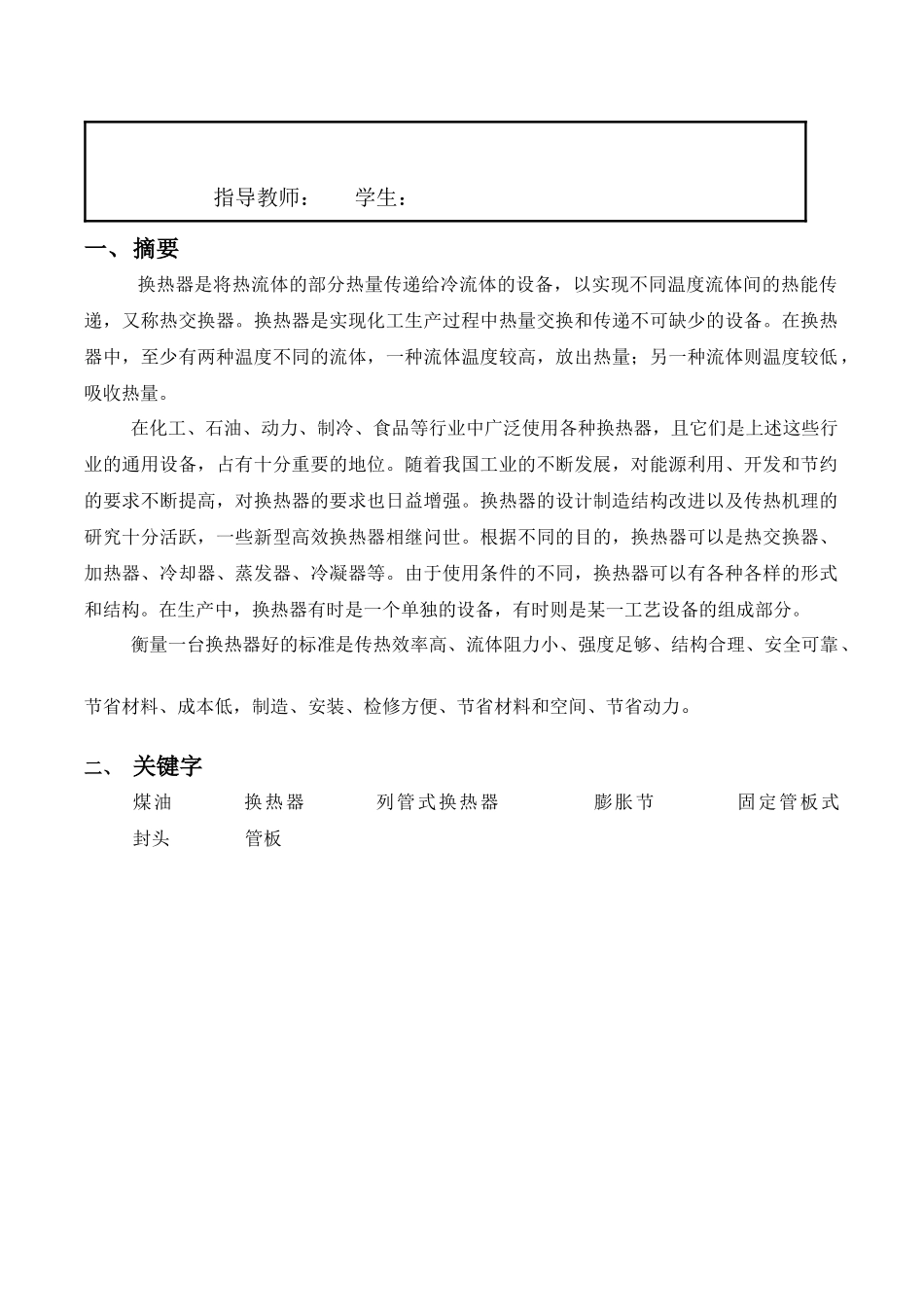

课 程 设 计 任 务 书设计题目煤油冷却器的设计一．设计要求： 1.处理能力：（19.8×104）吨/年煤油 2.设备型式：列管式换热器 二．操作条件：（1）煤油入口温度 140℃，出口温度 40℃；（2）冷却介质循环水，入口温度 30℃，出口温度 40℃；（3）允许压强降不大于 100 KPa；（4）煤油定性温度下的物性数据；密度为 825kg/m3；粘度为：7.5×10-4Pa.S；比热容为：2.22kJ/（kg. ℃）；导热系数为：0.14W/（m. ℃）；（5）每年按 300 天计，每天 24 小时连续运行。学生应完成的工作：1.选择适宜的列管换热器并进行核算。2.画出工艺设备图及列管布置任务下达日期： 2010 年 11 月 08 日 任务完成日期： 2010 年 11 月 22 日 指导教师： 学生： 一、摘要 换热器是将热流体的部分热量传递给冷流体的设备，以实现不同温度流体间的热能传递，又称热交换器。换热器是实现化工生产过程中热量交换和传递不可缺少的设备。在换热器中，至少有两种温度不同的流体，一种流体温度较高，放出热量；另一种流体则温度较低，吸收热量。在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器，且它们是上述这些行业的通用设备，占有十分重要的地位。随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，对换热器的要求也日益增强。换热器的设计制造结构改进以及传热机理的研究十分活跃，一些新型高效换热器相继问世。根据不同的目的，换热器可以是热交换器、加热器、冷却器、蒸发器、冷凝器等。由于使用条件的不同，换热器可以有各种各样的形式和结构。在生产中，换热器有时是一个单独的设备，有时则是某一工艺设备的组成部分。衡量一台换热器好的标准是传热效率高、流体阻力小、强度足够、结构合理、安全可靠、节省材料、成本低，制造、安装、检修方便、节省材料和空间、节省动力。二、 关键字煤油 换热器 列管式换热器 膨胀节 固定管板式 封头 管板 目 录 一、概述…………………………………………………………………… 1 二、工艺流程草图及设计标准…………………………………………… 12.1 工艺流程草图………………………………………………………… 12.2 设计标准……………………………………………………………… 2三、换热器设计计算……………………………………………………… 23.1 确定设计方案………………………………………………………… 23.1.1 选择换热器的类型……...
