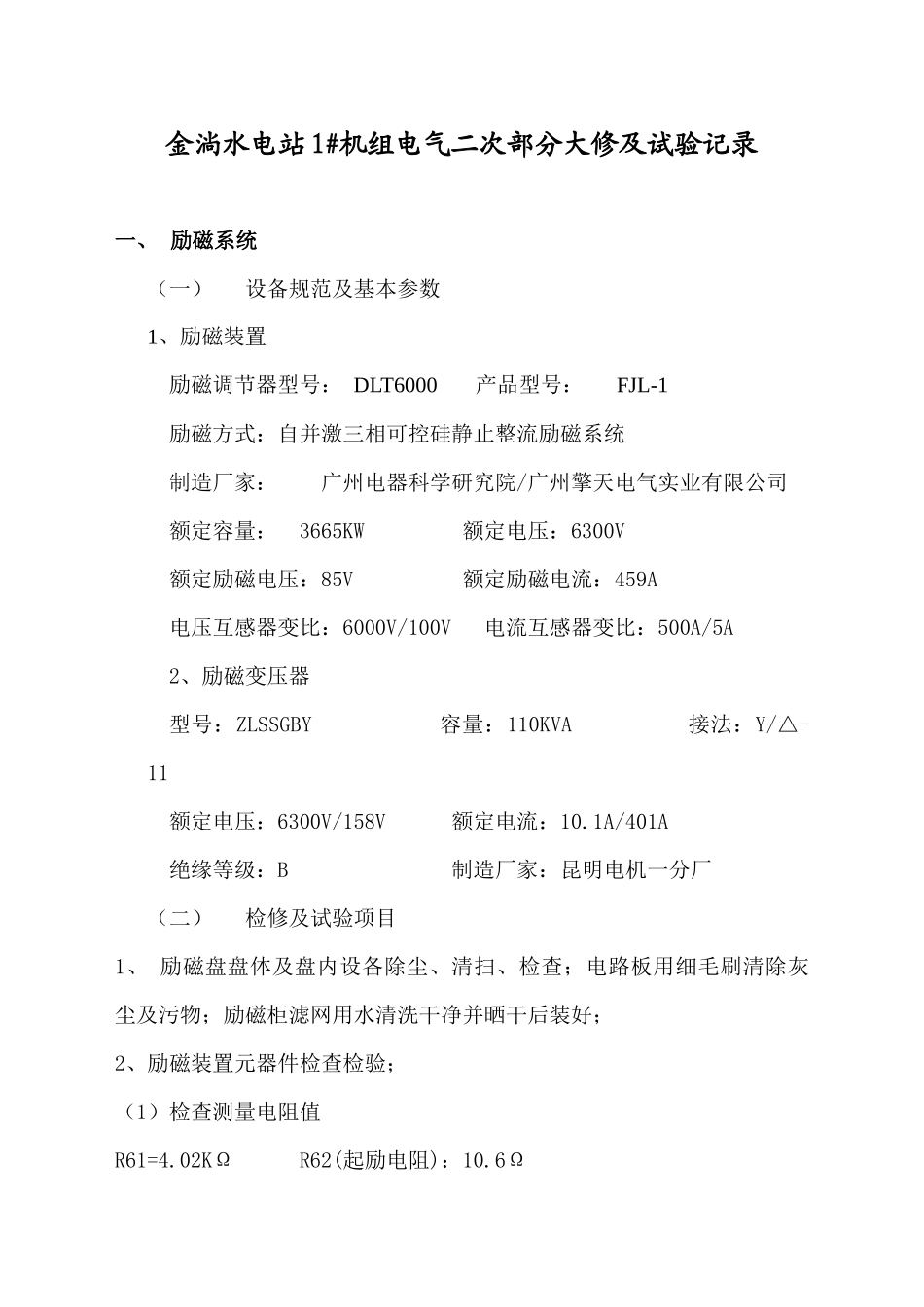

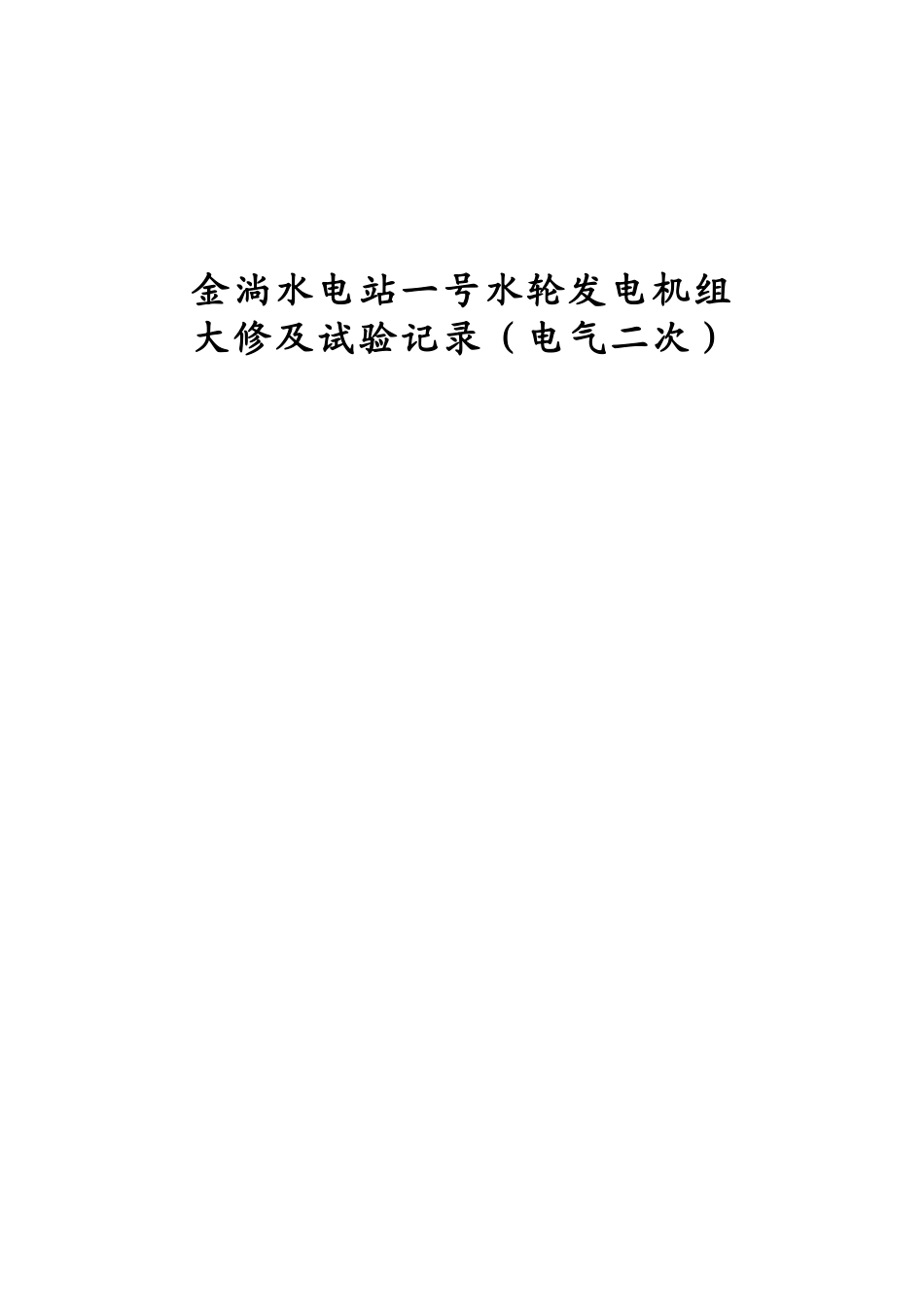

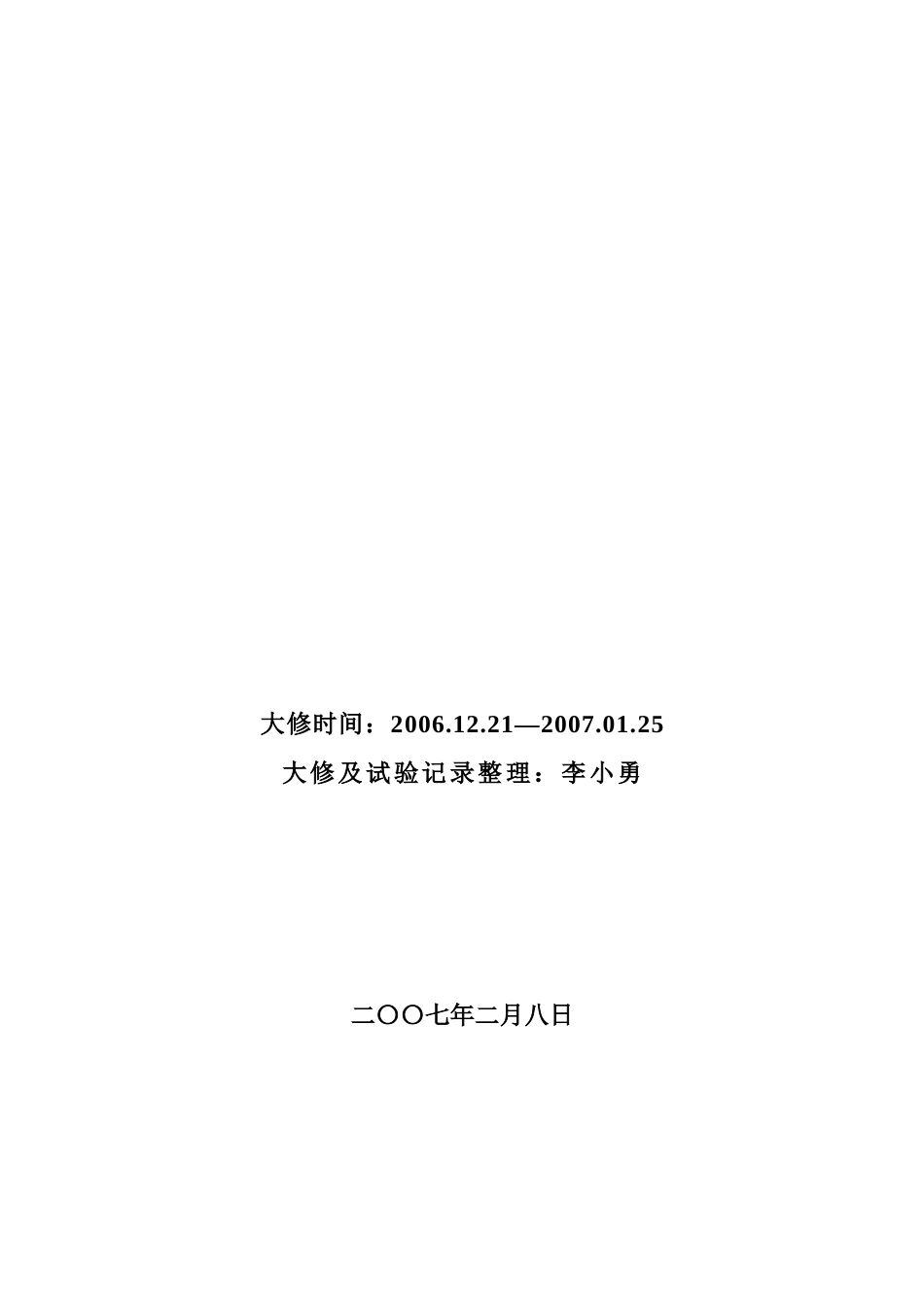

金淌水电站一号水轮发电机组大修及试验记录（电气二次）大修时间：2006.12.21—2007.01.25大修及试验记录整理：李小勇二〇〇七年二月八日金淌水电站 1#机组电气二次部分大修及试验记录一、 励磁系统（一）设备规范及基本参数1、励磁装置励磁调节器型号： DLT6000 产品型号： FJL-1 励磁方式：自并激三相可控硅静止整流励磁系统制造厂家： 广州电器科学研究院/广州擎天电气实业有限公司额定容量： 3665KW 额定电压：6300V 额定励磁电压：85V 额定励磁电流：459A 电压互感器变比：6000V/100V 电流互感器变比：500A/5A2、励磁变压器型号：ZLSSGBY 容量：110KVA 接法：Y/△-11额定电压：6300V/158V 额定电流：10.1A/401A绝缘等级：B 制造厂家：昆明电机一分厂（二）检修及试验项目1、 励磁盘盘体及盘内设备除尘、清扫、检查；电路板用细毛刷清除灰尘及污物；励磁柜滤网用水清洗干净并晒干后装好；2、励磁装置元器件检查检验；（1）检查测量电阻值R61=4.02KΩ R62(起励电阻)：10.6Ω灭磁开关 QFG 分闸线圈（LTR）电阻：539Ω灭磁开关 QFG 合闸线圈(QCL)电阻：2.49 KΩ灭磁开关 QFG 合闸接触器(LCL)线圈电阻：43.5 KΩ起励接触器（Q61）线圈电阻：2.343 KΩ风机电源接触器(QC01)线圈电阻:1.493 KΩ起励回路二极管（V61）电阻：443Ω灭磁电阻（RFS）: 1.2Ω（2）检查可控硅快速熔断器 F11、F12、F13、F14、F15、F16 良好；检查DC22OV 操作控制电源熔断器 FU61、FU62 良好；检查转子电压测量回路熔断器 FU63、FU64 良好（3）检查开关 QDT61、QDT62、QFO1、S21 正常；（4）检查 DC220V 直流电源开关及电源指示灯 SA02；检查 AC220V 交流电源开关及电源指示灯 SA01。发现 SA01、SA02 指示灯灯泡已坏，随即更换SA01、SA02 指示灯灯泡；更换后电源指示正常。（5）检查 A04 继电器端子板、A07 信号综合板、A40 DLT6000 总线端子板未见异常；紧固各电路板接线端子螺丝。 (6) 检查励磁变二次侧刀闸 QS01 刀口无毛刺及烧伤痕迹，刀闸在合闸状态时刀口接触良好。（7）检查灭磁开关 QFG 断口无毛刺及烧伤痕迹，检查 QFG 灭弧栅良好，开关在合闸状态时触头接触良好，断口同步性良好。（8）清扫检查 K50 板各元器件及跳线位置开关跳线编号状态跳线编号状态JP11-2 短接JP61-2 短接JP21-3 短接，2-4 短接JP72-3 短接JP3空JP81-2 短接JP4空K2-1OPENJP51-2 短接K2-2OPEN(9) 调差整定开关为 0～10...
