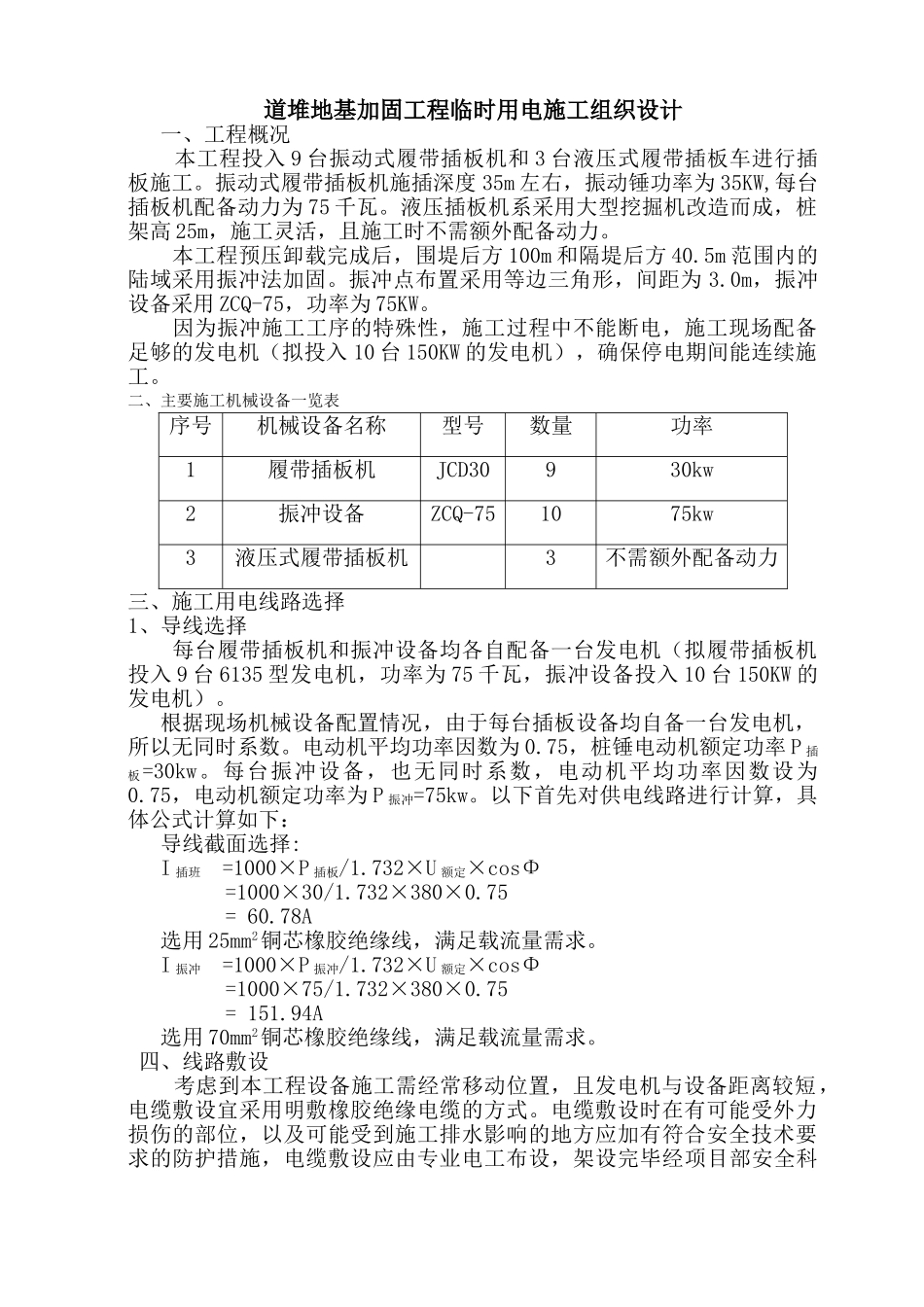

道堆地基加固工程临时用电施工组织设计一、工程概况 本工程投入 9 台振动式履带插板机和 3 台液压式履带插板车进行插板施工。振动式履带插板机施插深度 35m 左右，振动锤功率为 35KW,每台插板机配备动力为 75 千瓦。液压插板机系采用大型挖掘机改造而成，桩架高 25m，施工灵活，且施工时不需额外配备动力。 本工程预压卸载完成后，围堤后方 100m 和隔堤后方 40.5m 范围内的陆域采用振冲法加固。振冲点布置采用等边三角形，间距为 3.0m，振冲设备采用 ZCQ-75，功率为 75KW。 因为振冲施工工序的特殊性，施工过程中不能断电，施工现场配备足够的发电机（拟投入 10 台 150KW 的发电机），确保停电期间能连续施工。二、主要施工机械设备一览表序号机械设备名称型号数量功率1履带插板机JCD30930kw2振冲设备ZCQ-751075kw3液压式履带插板机3不需额外配备动力三、施工用电线路选择1、导线选择 每台履带插板机和振冲设备均各自配备一台发电机（拟履带插板机投入 9 台 6135 型发电机，功率为 75 千瓦，振冲设备投入 10 台 150KW 的发电机）。 根据现场机械设备配置情况，由于每台插板设备均自备一台发电机，所以无同时系数。电动机平均功率因数为 0.75，桩锤电动机额定功率 P 插板=30kw。每台振冲设备，也无同时系数，电动机平均功率因数设为0.75，电动机额定功率为 P 振冲=75kw。以下首先对供电线路进行计算，具体公式计算如下：导线截面选择:I 插班 =1000×P 插板/1.732×U 额定×cosΦ =1000×30/1.732×380×0.75 = 60.78A选用 25mm2铜芯橡胶绝缘线，满足载流量需求。I 振冲 =1000×P 振冲/1.732×U 额定×cosΦ =1000×75/1.732×380×0.75 = 151.94A选用 70mm2铜芯橡胶绝缘线，满足载流量需求。 四、线路敷设 考虑到本工程设备施工需经常移动位置，且发电机与设备距离较短，电缆敷设宜采用明敷橡胶绝缘电缆的方式。电缆敷设时在有可能受外力损伤的部位，以及可能受到施工排水影响的地方应加有符合安全技术要求的防护措施，电缆敷设应由专业电工布设，架设完毕经项目部安全科验收合格才开始使用。 本施工采用 TN-S 系统供电，各回路的设备设末级配电箱，控制本设备。从发电机引出的线路，采用三相五线制引至施工设备区域。五、 配电箱中漏电保护器、断路器的选择。 施工中均为一台设备配一台发电机，按“一机、一闸、一漏、一保护”原则，开关箱内设三相四极漏电保护器，属末级保护，...
