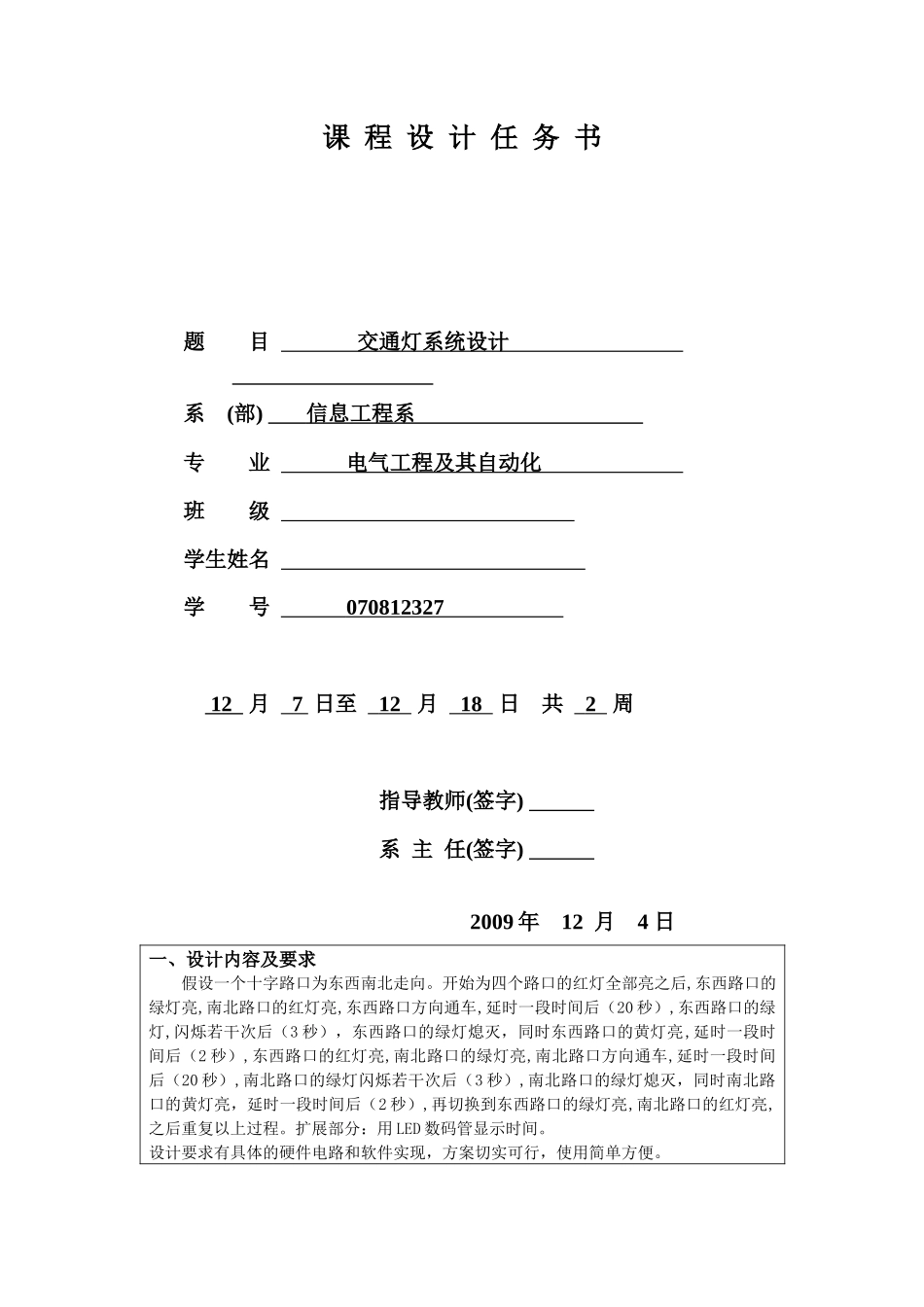

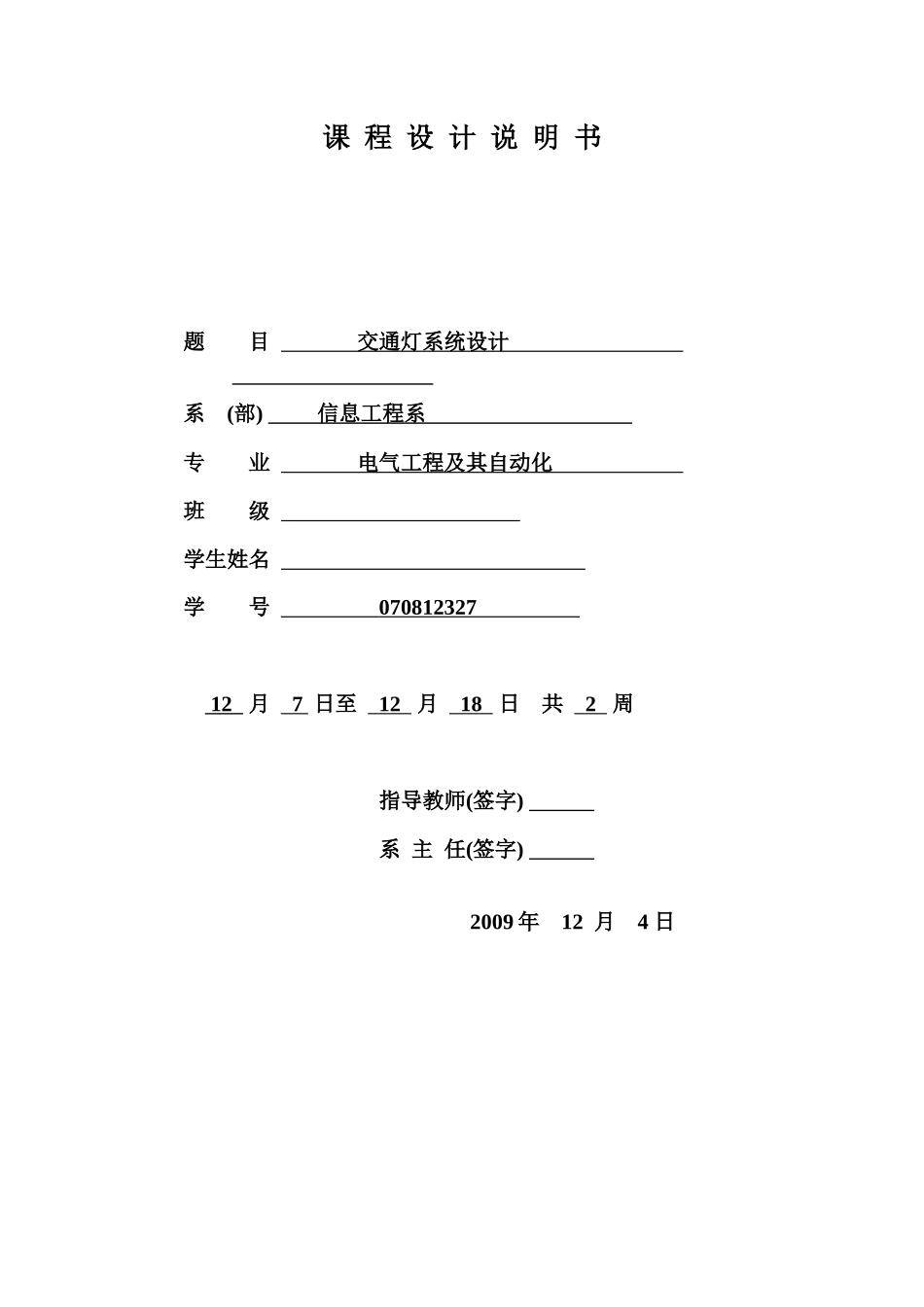

课 程 设 计 说 明 书题 目 交通灯系统设计 系 (部) 信息工程系 专 业 电气工程及其自动化 班 级 学生姓名 学 号 070812327 12 月 7 日至 12 月 18 日 共 2 周指导教师(签字) 系 主 任(签字) 2009 年 12 月 4 日课 程 设 计 任 务 书题 目 交通灯系统设计 系 (部) 信息工程系 专 业 电气工程及其自动化 班 级 学生姓名 学 号 070812327 12 月 7 日至 12 月 18 日 共 2 周指导教师(签字) 系 主 任(签字) 2009 年 12 月 4 日一、设计内容及要求假设一个十字路口为东西南北走向。开始为四个路口的红灯全部亮之后,东西路口的绿灯亮,南北路口的红灯亮,东西路口方向通车,延时一段时间后（20 秒）,东西路口的绿灯,闪烁若干次后（3 秒），东西路口的绿灯熄灭，同时东西路口的黄灯亮,延时一段时间后（2 秒）,东西路口的红灯亮,南北路口的绿灯亮,南北路口方向通车,延时一段时间后（20 秒）,南北路口的绿灯闪烁若干次后（3 秒）,南北路口的绿灯熄灭，同时南北路口的黄灯亮，延时一段时间后（2 秒）,再切换到东西路口的绿灯亮,南北路口的红灯亮,之后重复以上过程。扩展部分：用 LED 数码管显示时间。设计要求有具体的硬件电路和软件实现，方案切实可行，使用简单方便。二、设计原始资料单片机实验十八--交通灯控制实验；为我们开始完成相应的单片机设计提供了思路。利用系统提供的双色 LED 显示电路。单片机实验九--串行静态数码显示实验使用四只 74LS164 组成四位静态数码管显示电路，在数码管上滚动显示“0”到“F”十六进制字符。三、设计完成后提交的文件和图表1．计算说明书部分说明具体实现过程，方案等，相关计算等2．图纸部分：相关电路原理图、软件流程图、系统框图和源程序等四、进程安排12 月 7 日发题目；12 月 7 日----12 月 8 日查找资料，讨论。12 月 8 日----12 月 16 日具体设计。12 月 16 日----12 月 18 日论文撰写。12 月 18 日上交论文。五、主要参考资料 何立民. 单片机高级教程． 第 1 版．北京：北京航空航天大学出版社，2001 赵晓安. MCS-51 单片机原理及应用. 天津：天津大学出版社，2001.3 李广第． 单片机基础． 第 1 版．北京：北京航空航天大学出版社，1999成 绩 评 定 表口试（答辩）成绩报告成绩总评成绩目录一、设计任务与要求…………………………………………………………………....
