电力电子技术复习题VIP免费

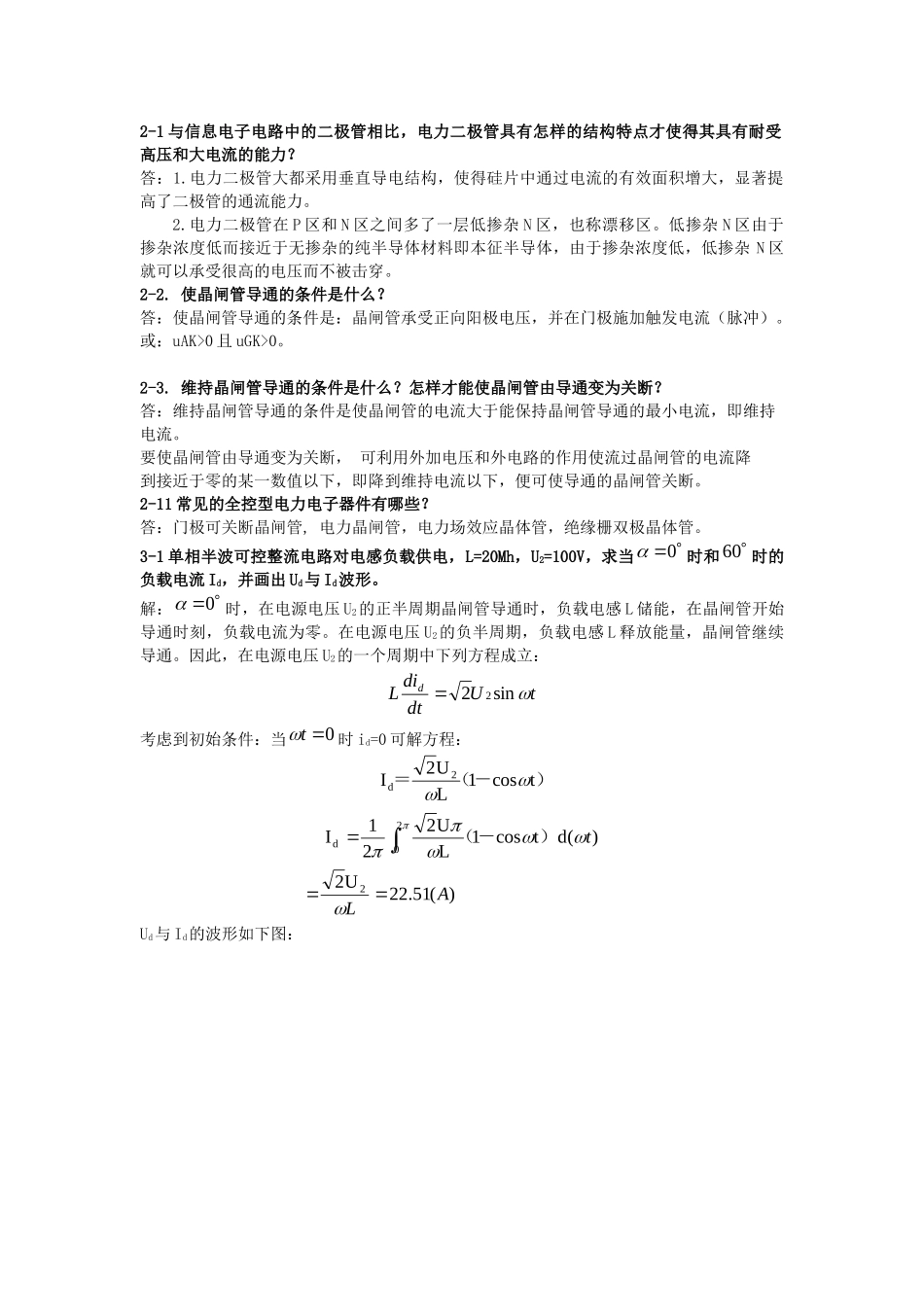

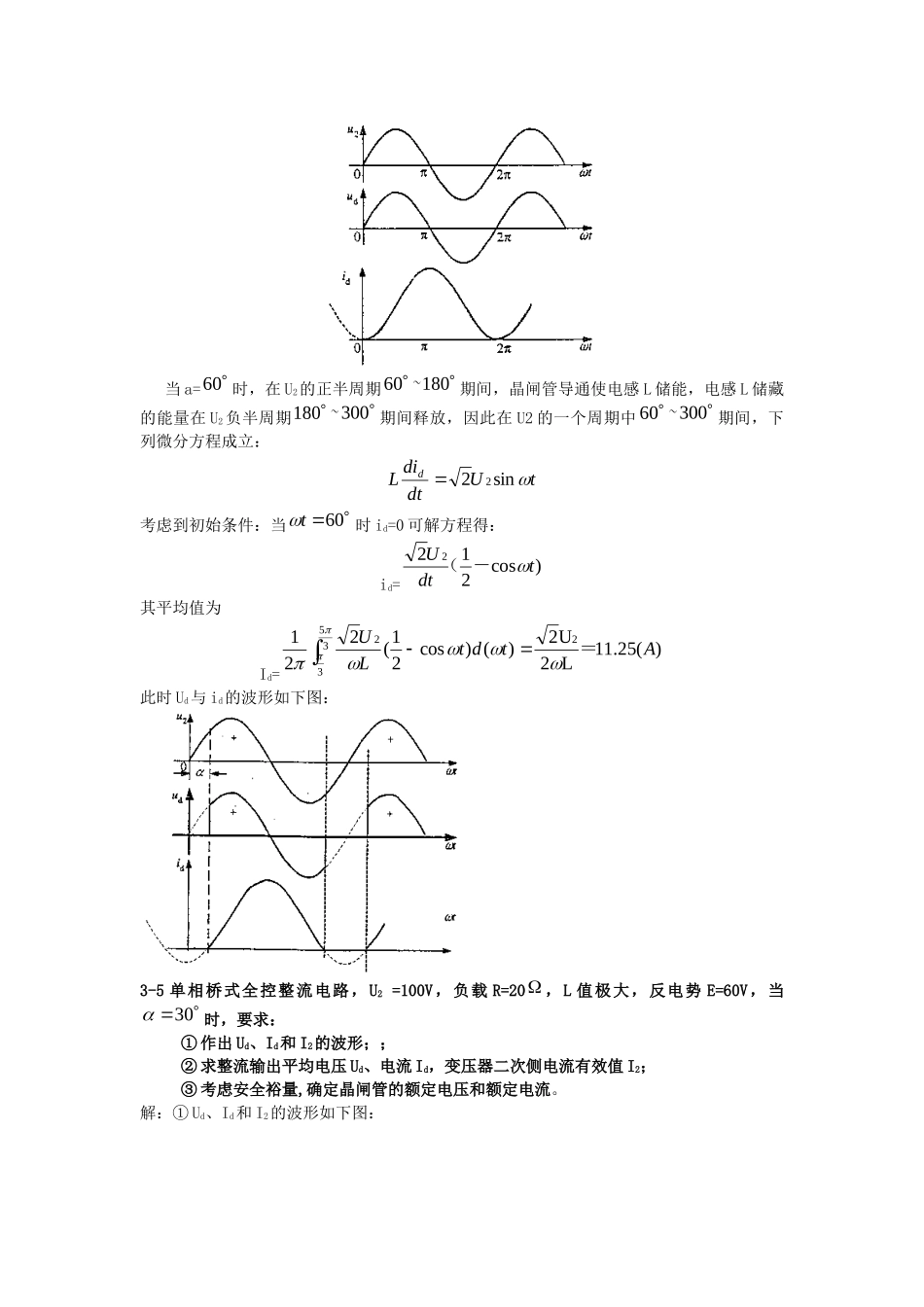

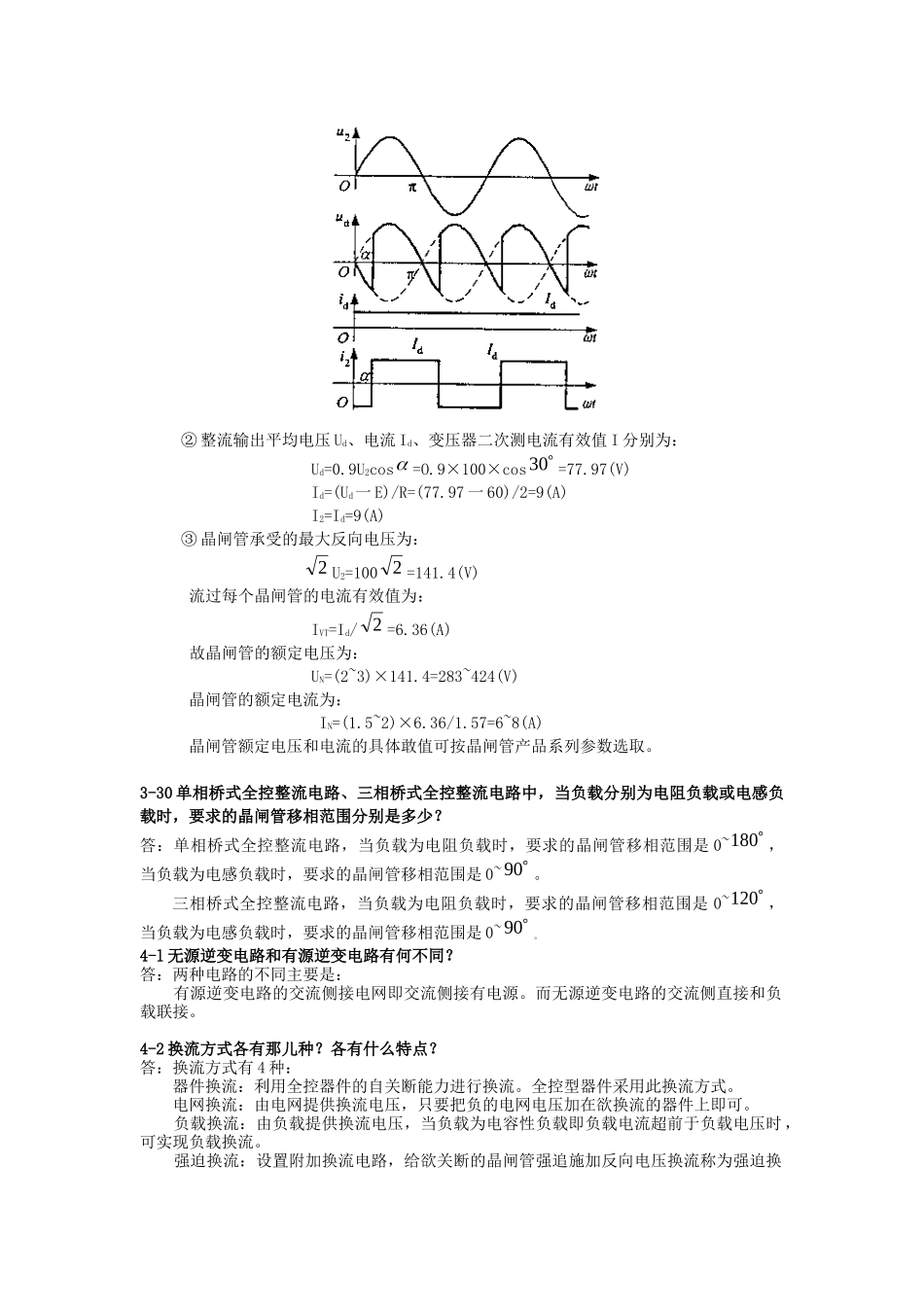

2-1 与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。2.电力二极管在 P 区和 N 区之间多了一层低掺杂 N 区，也称漂移区。低掺杂 N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂 N 区就可以承受很高的电压而不被击穿。2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0 且 uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-11 常见的全控型电力电子器件有哪些？答：门极可关断晶闸管, 电力晶闸管，电力场效应晶体管，绝缘栅双极晶体管。 3-1 单相半波可控整流电路对电感负载供电，L=20Mh，U2=100V，求当时和时的负载电流 Id，并画出 Ud与 Id波形。解：时，在电源电压 U2的正半周期晶闸管导通时，负载电感 L 储能，在晶闸管开始导通时刻，负载电流为零。在电源电压 U2的负半周期，负载电感 L 释放能量，晶闸管继续导通。因此，在电源电压 U2的一个周期中下列方程成立：考虑到初始条件：当时 id=0 可解方程：Ud与 Id的波形如下图：0600tUdtdiLdsin220t）－（＝tcos1LU2I2d20d)(dtcos1LU221It）－（)(51.22U22AL  当 a=时，在 U2的正半周期~期间，晶闸管导通使电感 L 储能，电感 L 储藏的能量在 U2负半周期~期间释放，因此在 U2 的一个周期中~期间，下列微分方程成立：考虑到初始条件：当时 id=0 可解方程得：id=其平均值为Id=此时 Ud与 id的波形如下图：3-5 单相桥式全控整流电路，U2 =100V，负载 R=20，L 值极大，反电势 E=60V，当时，要求：① 作出 Ud、Id和 I2的波形；；② 求整流输出平均电压 Ud、电流 Id，变压器二次侧电流有效值 I2；③ 考虑安全裕量,确定晶闸管的额定电压和额定电流。解：① Ud、Id和 I2的波形如下图：606018018030060300tUdtdi...
