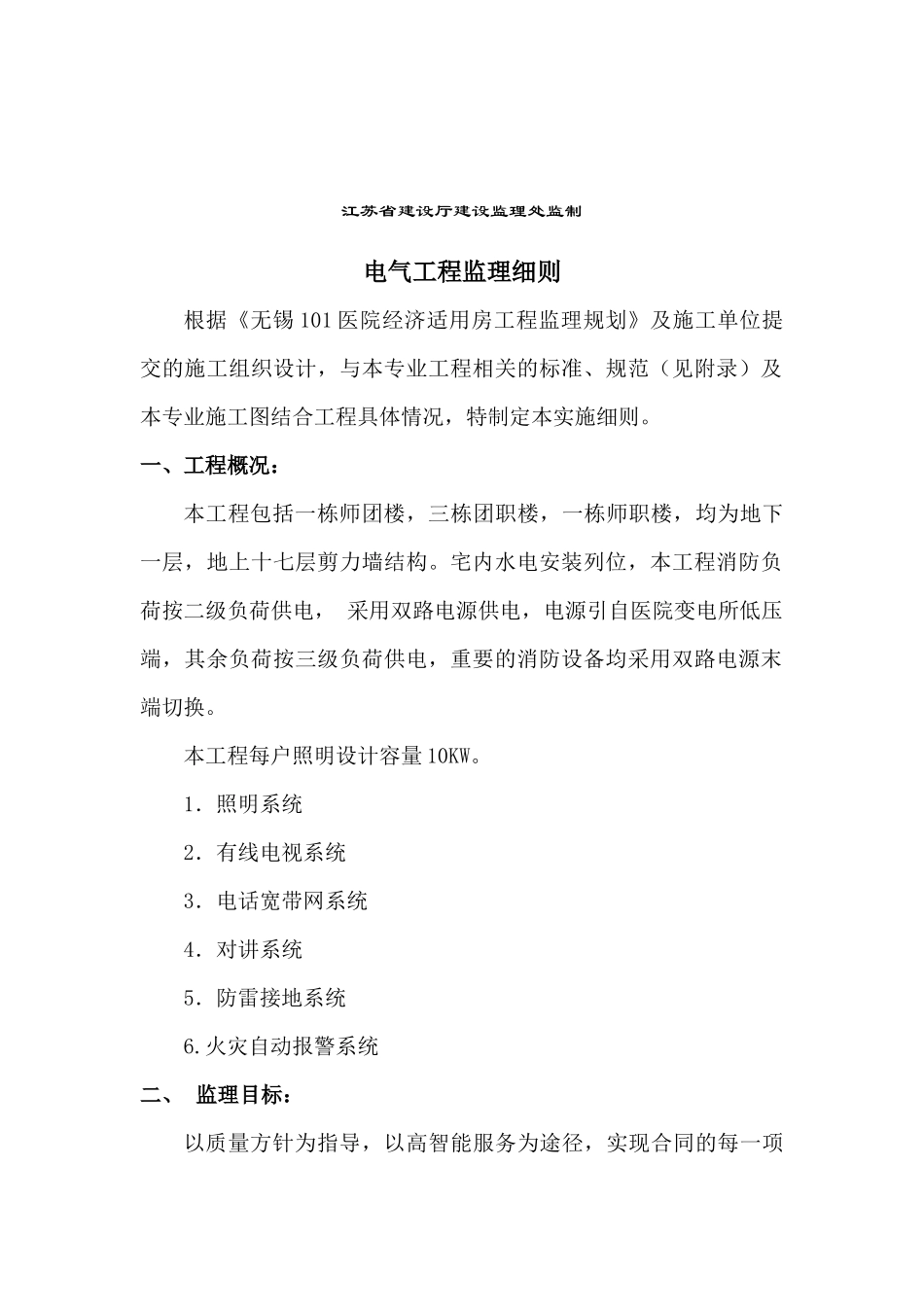

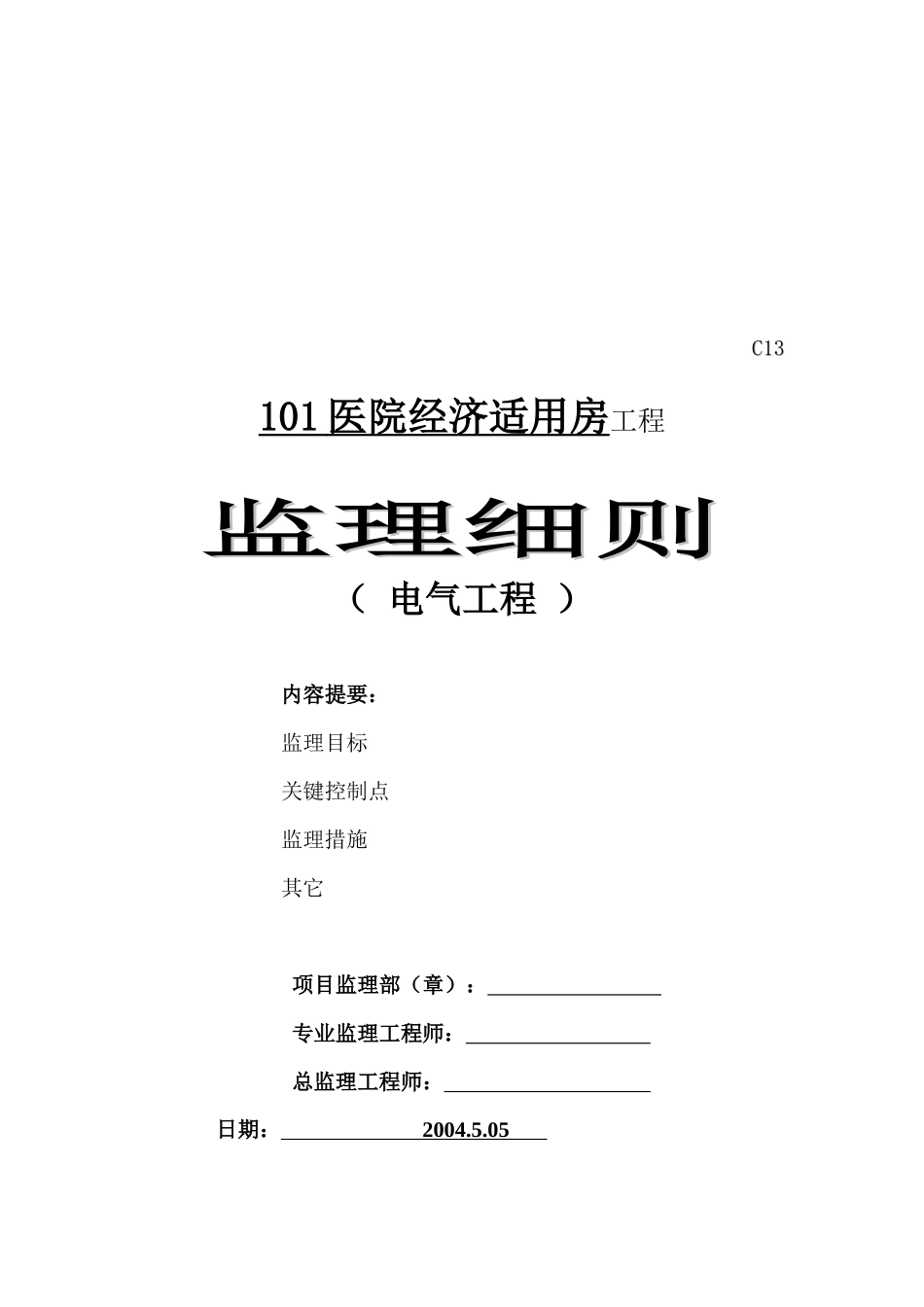

C13C13101 医院经济适用房 工程监理细则监理细则（ 电气工程 ） 内容提要： 监理目标 关键控制点 监理措施 其它 项目监理部（章）： 专业监理工程师： 总监理工程师： 日期： 2004.5.05 江苏省建设厅建设监理处监制电气工程监理细则根据《无锡 101 医院经济适用房工程监理规划》及施工单位提交的施工组织设计，与本专业工程相关的标准、规范（见附录）及本专业施工图结合工程具体情况，特制定本实施细则。一、工程概况：本工程包括一栋师团楼，三栋团职楼，一栋师职楼，均为地下一层，地上十七层剪力墙结构。宅内水电安装列位，本工程消防负荷按二级负荷供电， 采用双路电源供电，电源引自医院变电所低压端，其余负荷按三级负荷供电，重要的消防设备均采用双路电源末端切换。本工程每户照明设计容量 10KW。1．照明系统2．有线电视系统3．电话宽带网系统4．对讲系统5．防雷接地系统6.火灾自动报警系统二、 监理目标：以质量方针为指导，以高智能服务为途径，实现合同的每一项承诺。质量控制目标描述：材料质量控制目标：合格率 100%。施工质量控制目标：分项工程合格率 100%。分部工程优良。无质量事故。三、 关键控制点：1．原材料2．隐蔽部位3．防雷接地4．消防及设备5．进度计划质量控制点一览表序号工程项目质量控制要点检测方法1电缆及敷设.电缆头制作.敷设旁站观察量测2配管.连接（管与管、管与箱、盒）.弯曲半径.沉降缝处补偿装置.跨接观 察 、 量测观 察 、 量测观察观察3硬母线.连接搭设观 察 、 量.排列测观察4电气安.变配电设备安装：位置、标高、线路连接.屏柜、附件.电气联锁.绝缘接地观 察 、 量测观察试验试验5照明安装.灯具排列.开关、插座观 察 、 量测观 察 、 量测6防雷接地.防雷网.接地体.接地线焊接观察观 察 、 量测观 察 、 量测7消防报警.探测器.端子箱、模块.按钮、显示器.卷帘门观 察 、 量测观 察 、 量测观 察 、 量测观 察 、 量测8防盗报警.防盗探测器.监视器.安装观 察 、 量测观 察 、 量测观 察 、 量测9对讲系统.声控观 察 、 量测10综合布线系统.网络配线架.信息插座观 察 、 量测观 察 、 量测11有线电视.电视插座观 察 、 量测注：表中列出的质量控制点以现有设计图纸为依据。四、 监理措施a) 施工准备阶段监理：1 熟悉整个工程概况，合同内容。2．了解电气专业的设计、审阅图纸、资料，并对相关土建、水专业了解，做到...
