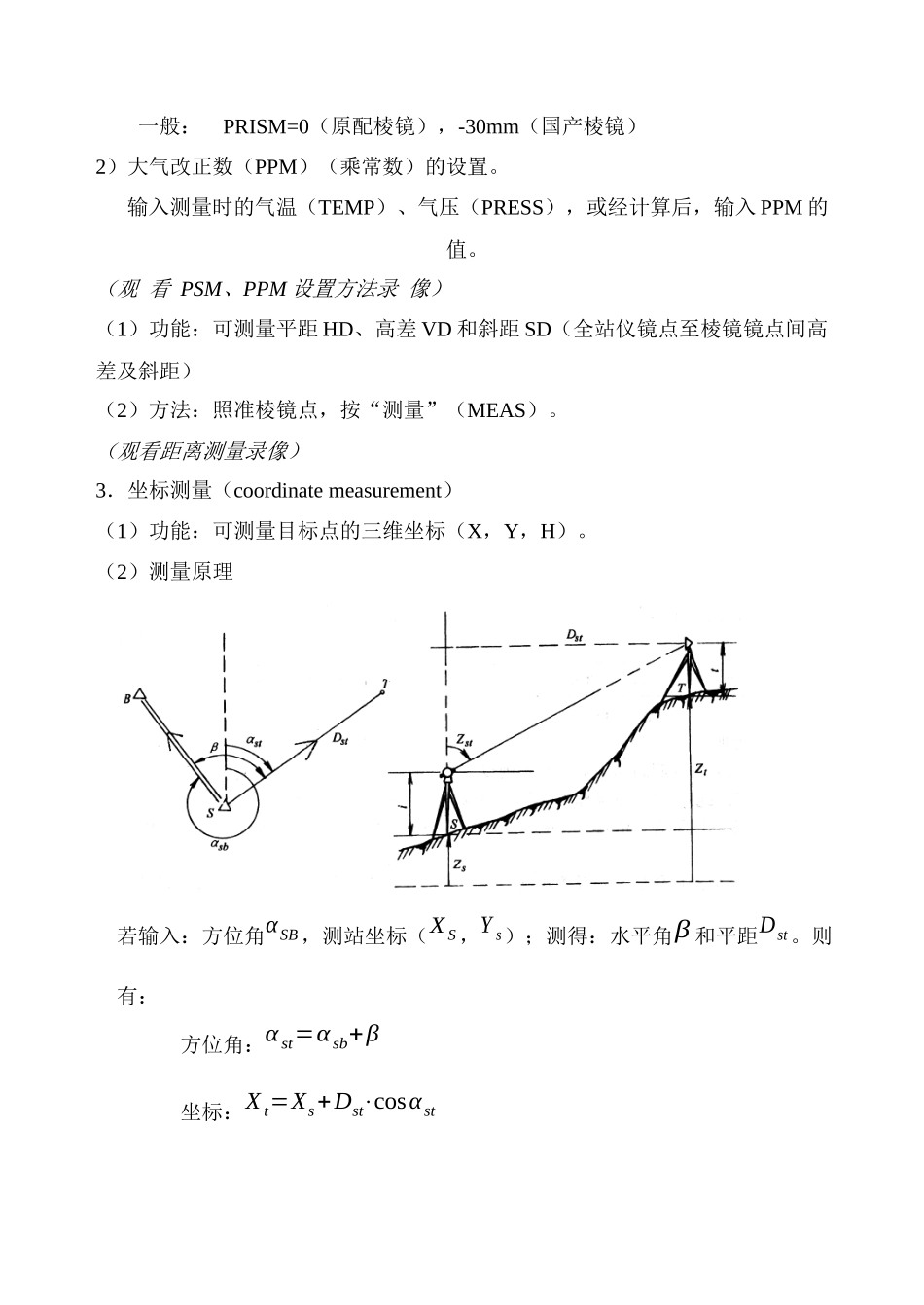

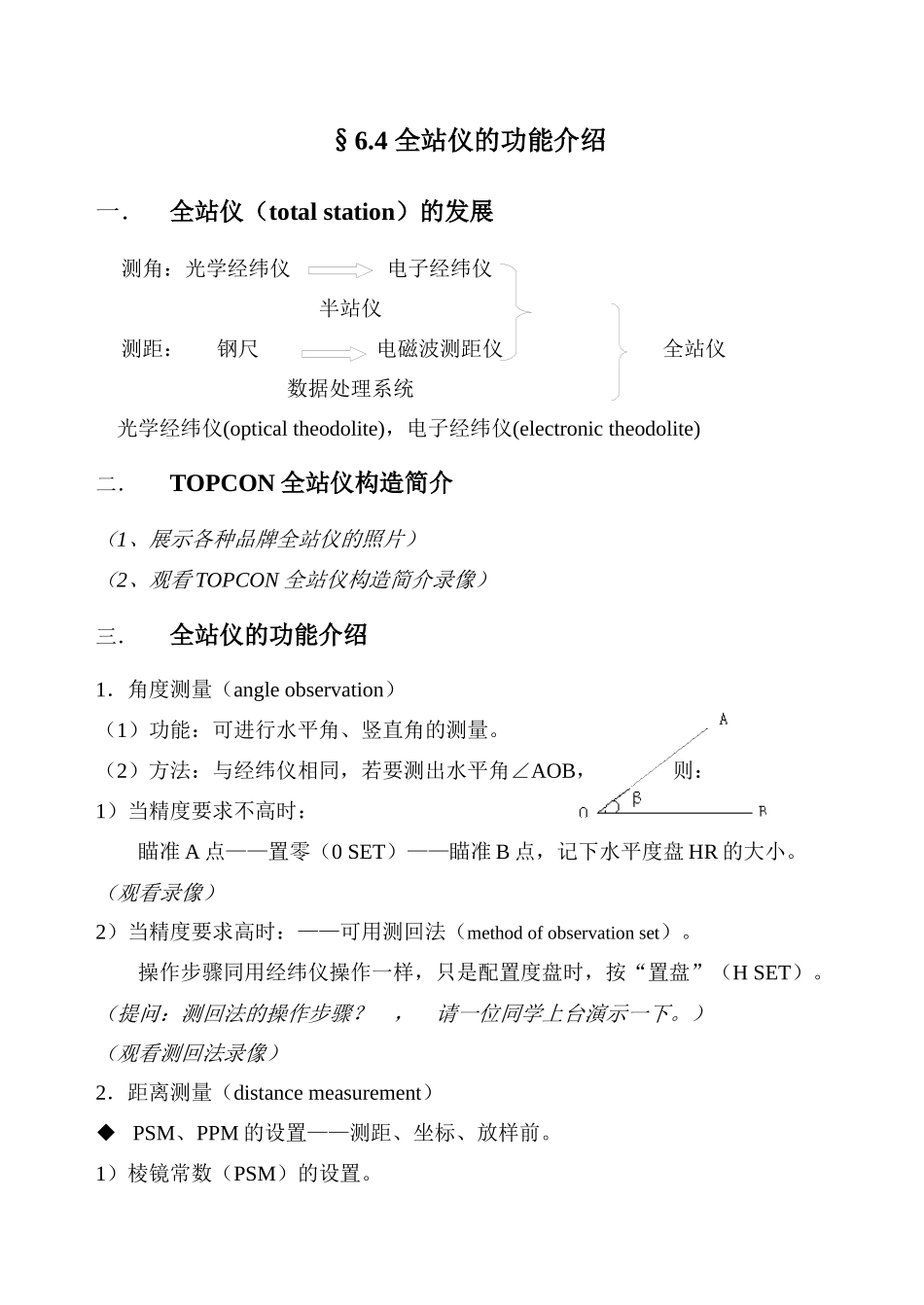

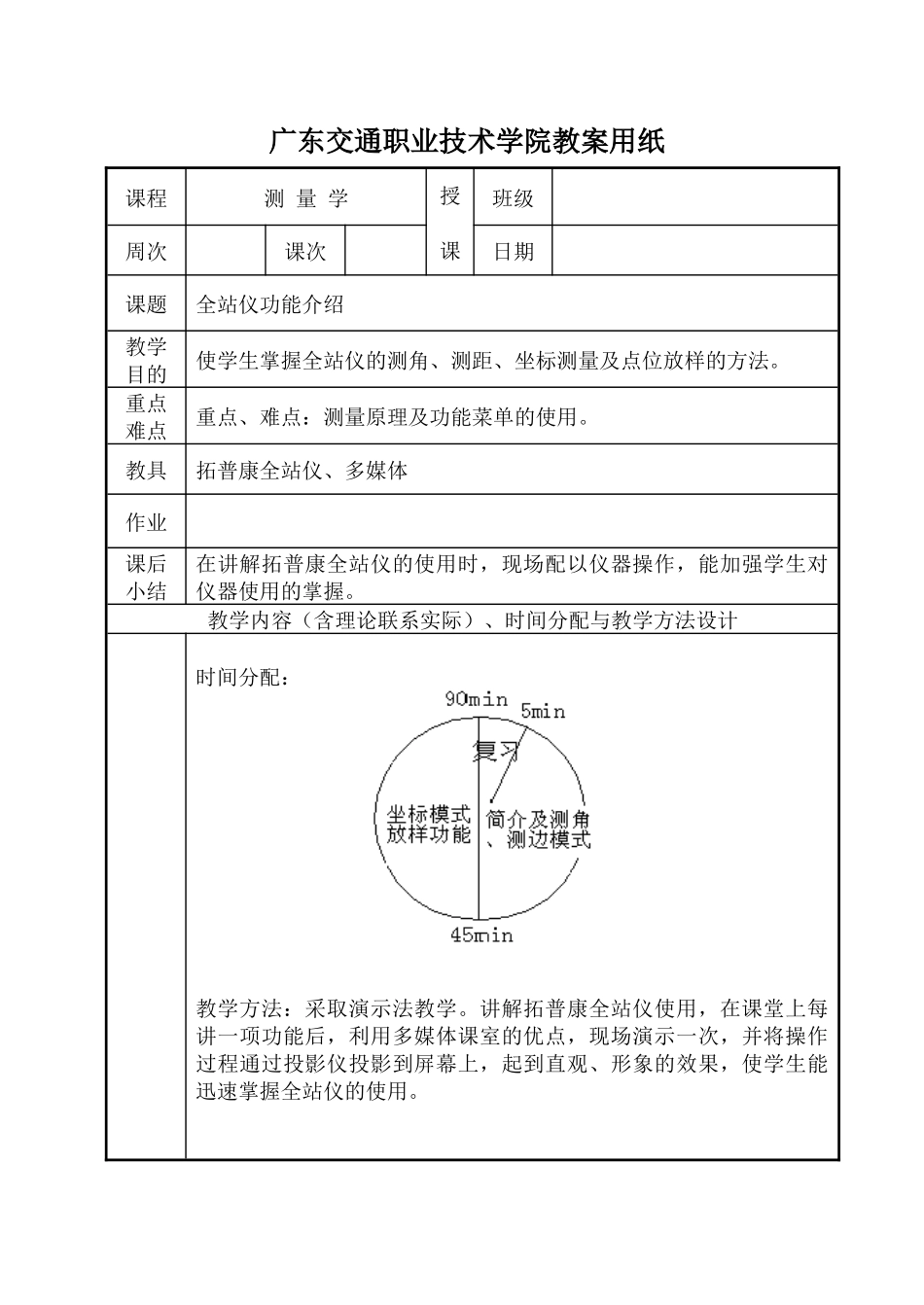

广东交通职业技术学院教案用纸课程测 量 学授课班级周次课次日期课题全站仪功能介绍教学目的使学生掌握全站仪的测角、测距、坐标测量及点位放样的方法。重点难点重点、难点：测量原理及功能菜单的使用。教具拓普康全站仪、多媒体作业课后小结在讲解拓普康全站仪的使用时，现场配以仪器操作，能加强学生对仪器使用的掌握。教学内容（含理论联系实际）、时间分配与教学方法设计时间分配：教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。§6.4 全站仪的功能介绍一．全站仪（total station）的发展测角：光学经纬仪 电子经纬仪 半站仪测距： 钢尺 电磁波测距仪 全站仪 数据处理系统光学经纬仪(optical theodolite)，电子经纬仪(electronic theodolite) 二．TOPCON 全站仪构造简介（1、展示各种品牌全站仪的照片）（2、观看 TOPCON 全站仪构造简介录像）三．全站仪的功能介绍1．角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：1）当精度要求不高时：瞄准 A 点——置零（0 SET）——瞄准 B 点，记下水平度盘 HR 的大小。（观看录像）2）当精度要求高时：——可用测回法（method of observation set）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET）。（提问：测回法的操作步骤？ ， 请一位同学上台演示一下。）（观看测回法录像）2．距离测量（distance measurement） PSM、PPM 的设置——测距、坐标、放样前。1）棱镜常数（PSM）的设置。一般： PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。 输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入 PPM 的值。（观 看 PSM、PPM 设置方法录 像）（1）功能：可测量平距 HD、高差 VD 和斜距 SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。（观看距离测量录像）3．坐标测量（coordinate measurement）（1）功能：可测量目标点的三维坐标（X，Y，H）。（2）测量原理若输入：方位角α SB ，测站坐标（X S，Y s）；测得：水平角β 和平距Dst。则有：方位角：α st=α sb+β坐标：X t=Xs+Dst⋅cosα st Y ...
