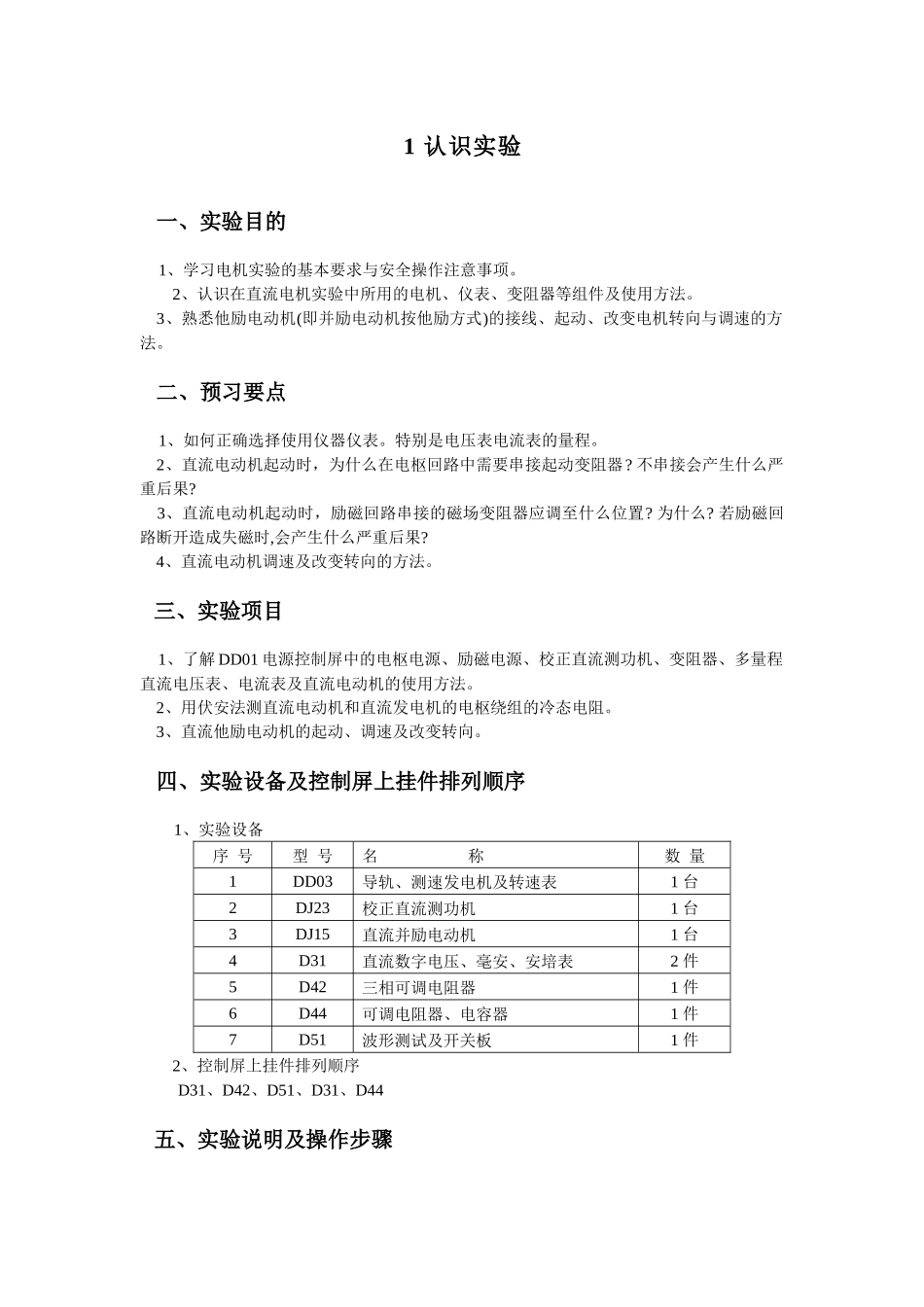

更多企业学院： 《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料DDSZ-1 型电机及电气技术实验指导书1 认识实验 一、实验目的 1、学习电机实验的基本要求与安全操作注意事项。2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。 3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。 二、预习要点 1、如何正确选择使用仪器仪表。特别是电压表电流表的量程。 2、直流电动机起动时，为什么在电枢回路中需要串接起动变阻器? 不串接会产生什么严重后果? 3、直流电动机起动时，励磁回路串接的磁场变阻器应调至什么位置? 为什么? 若励磁回路断开造成失磁时,会产生什么严重后果? 4、直流电动机调速及改变转向的方法。 三、实验项目 1、了解 DD01 电源控制屏中的电枢电源、励磁电源、校正直流测功机、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。 2、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。 3、直流他励电动机的起动、调速及改变转向。 四、实验设备及控制屏上挂件排列顺序1、实验设备 序 号型 号名 称数 量1DD03导轨、测速发电机及转速表1 台2DJ23校正直流测功机1 台3DJ15直流并励电动机1 台4D31直流数字电压、毫安、安培表2 件5D42三相可调电阻器1 件6D44可调电阻器、电容器1 件7D51波形测试及开关板1 件2、控制屏上挂件排列顺序 D31、D42、D51、D31、D44 五、实验说明及操作步骤 1、由实验指导人员介绍 DDSZ-1 型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。2、用伏安法测电枢的直流电阻 图 2-1 测电枢绕组直流电阻接线图 （1）按图 2-1 接线，电阻 R 用 D44 上 1800Ω 和 180Ω 串联共 1980Ω 阻值并调至最大。A表选用 D31 上的直流安培表。开关 S 选用 D51 挂箱上的双刀双掷开关。 （2）经检查无...
