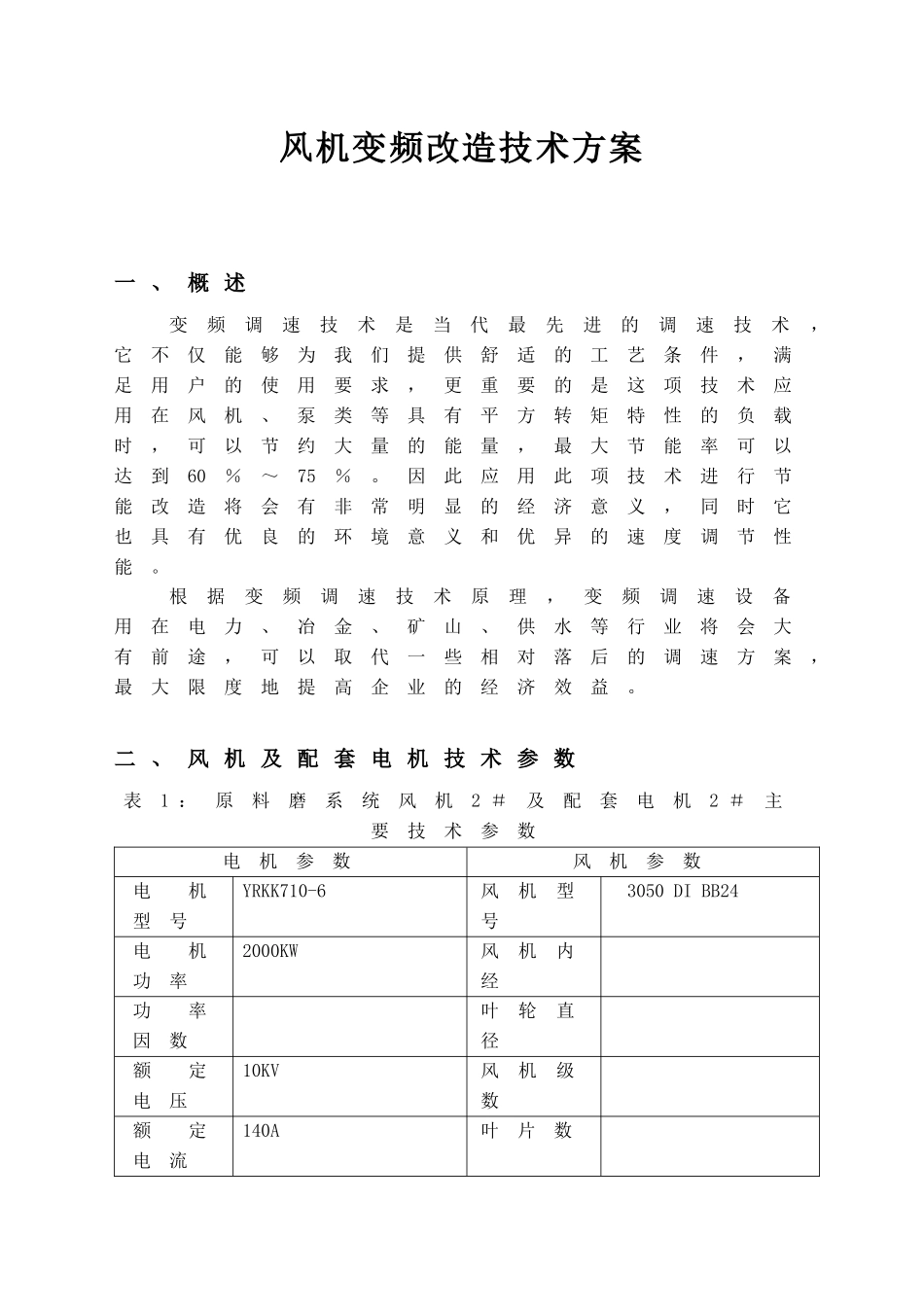

安徽恒宇节能环保科技有限公司风机变频改造技术方案广 东 明 阳 龙 源 电 力 电 子 有 限 公 司2006 年 08 月风机变频改造技术方案一 、 概 述变频调速技术是当代最先进的调速技术，它不仅能够为我们提供舒适的工艺条件，满足用户的使用要求，更重要的是这项技术应用在风机、泵类等具有平方转矩特性的负载时，可以节约大量的能量，最大节能率可以达到60％～75％。因此应用此项技术进行节能改造将会有非常明显的经济意义，同时它也具有优良的环境意义和优异的速度调节性能。根据变频调速技术原理，变频调速设备用在电力、冶金、矿山、供水等行业将会大有前途，可以取代一些相对落后的调速方案，最大限度地提高企业的经济效益。二 、 风 机 及 配 套 电 机 技 术 参 数表1 ：原料磨系统风机2 ＃及配套电机2 ＃主要技术参数电机参数风机参数电机型号YRKK710-6风机型号3050 DI BB24电机功率2000KW风机内经功率因数叶轮直径额定电压10KV风机级数额定电流140A叶片数额定转速转/ 分额定流量效 率风机全压电机产地风机转速转/ 分 风机轴功率风机产地表2 ：窑尾废气处理风机1 ＃及配套电机1 ＃主要技术参数电机参数风机参数电机型号YRKK500-10风机型号Y4-73电机功率355KW风机内经功率因数叶轮直径额定电压10KV风机级数额定电流29.5A叶片数额定转速转/ 分额定流量效 率风机全压电机产地风机转速转/ 分 风机轴功率风机产地三 、 变 频 改 造 技 术 方 案对于变频改造项目来说，应从实际出发，全面考虑，综合比较，首先是必须保证变频调速装置的可靠、稳定运行。其次是节能降耗和技改投资的回收。再次是尽可能避免更换原有电机，减少系统的变动。最后，变频调速装置尽可能安装在现成的厂房、机房或控制室等建筑内，避免增加土建工程。采用变频器对风机、水泵进行控制的目的：改善工艺过程，提高控制性能，减轻风机、水泵起停及流量调节时对管网造成的冲击，延长设备的使用寿命，减少维修量。保持风机、水泵出口阀门最大，通过改变变频器的输出频率（电机速度）来调节流量，以节约原来通过改变阀门开度调节流量时浪费在阀门上的能源；通过变频器实现风压、水压闭环控制，保持管网压力的恒定。从改善工艺过程和控制性能，节能降耗、减小变频调速装置对电网污染的角度出发，对于贵公司2000KW、355KW 的电动机，建议分别选用MLVERT-D10/2650.A ，MLVERT-D10/500.A型无电网污染高压大功率变频器。3.1 、...
