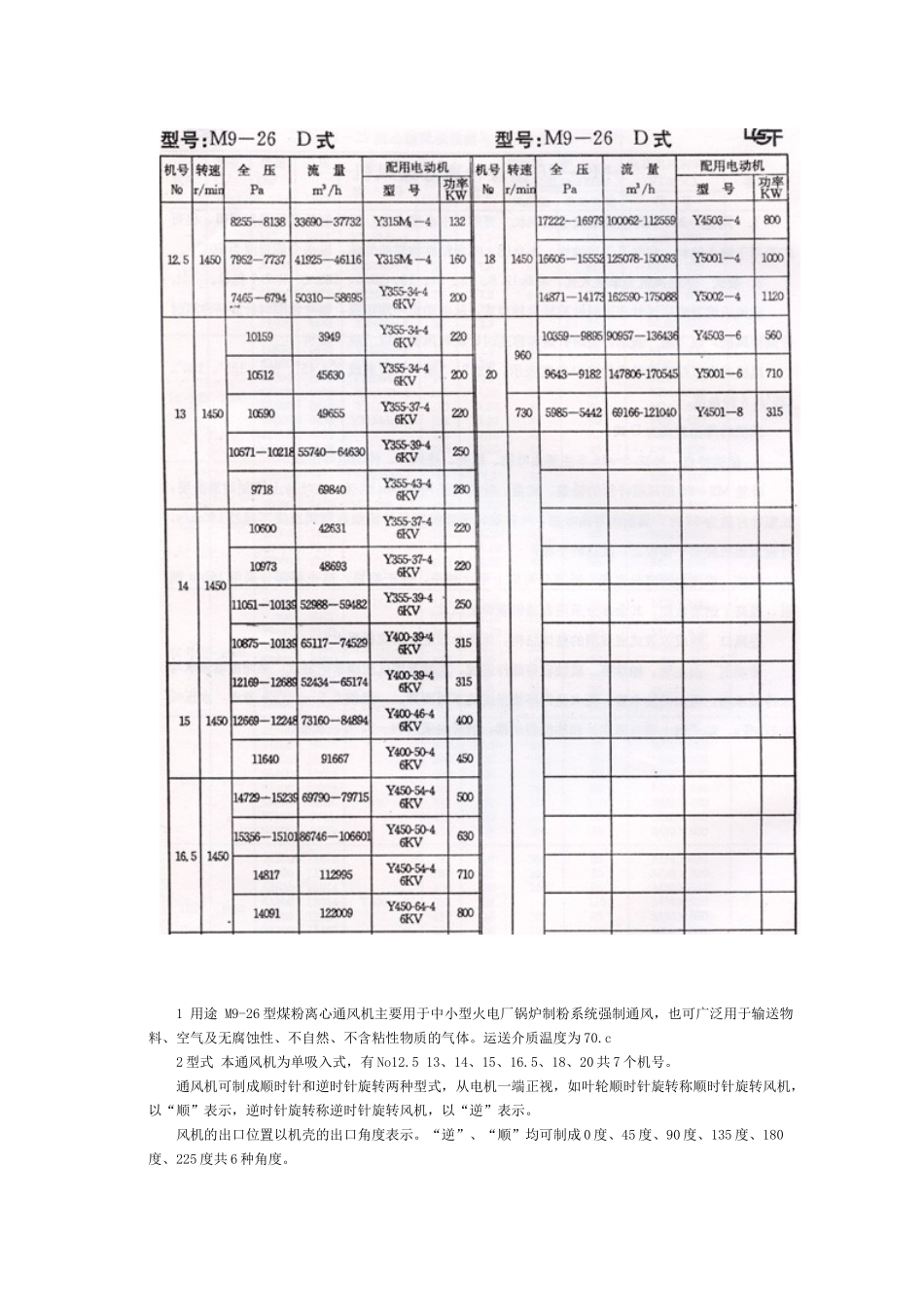

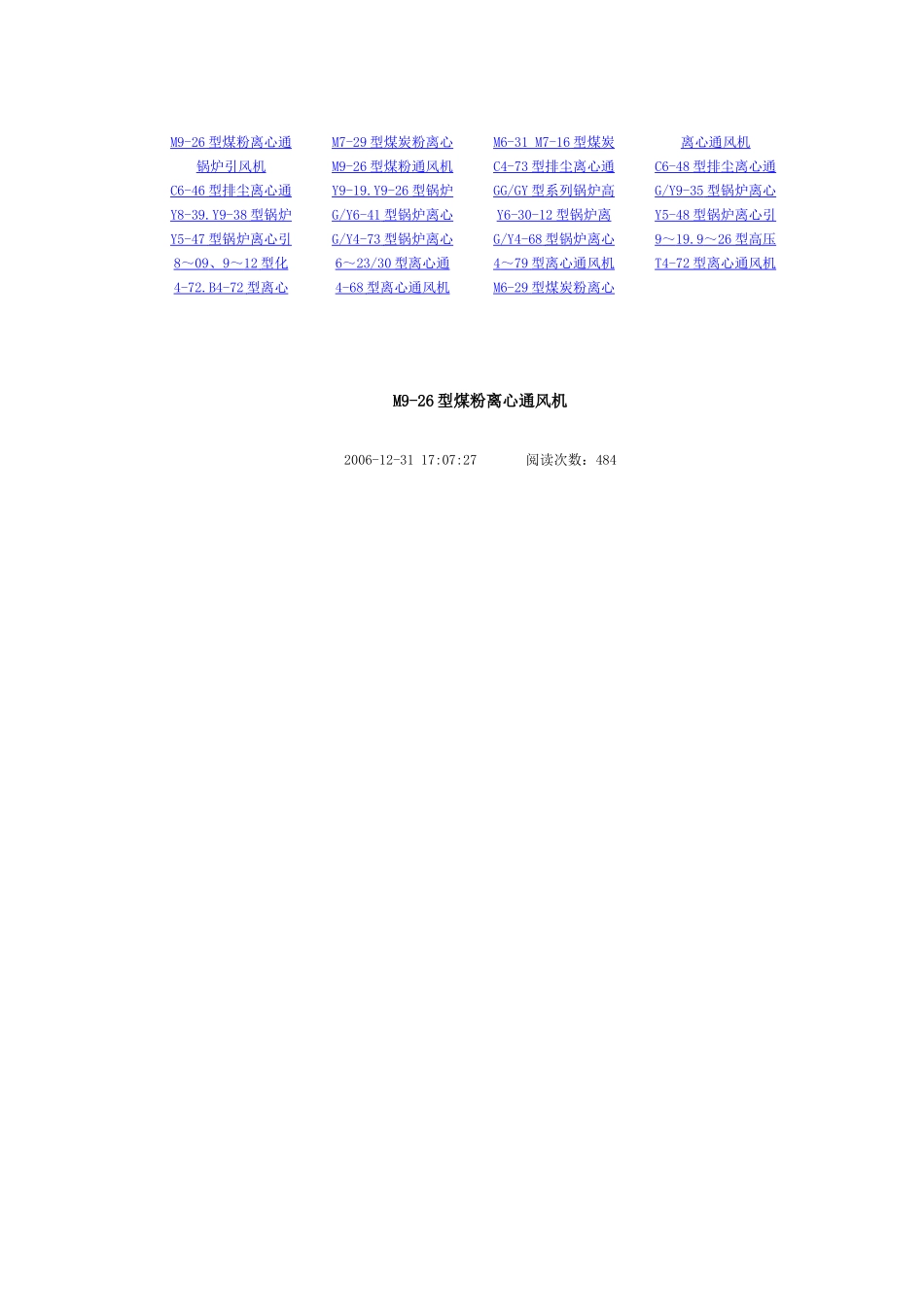

M9-26 型煤粉离心通 M7-29 型煤炭粉离心 M6-31 M7-16 型煤炭 离心通风机 锅炉引风机 M9-26 型煤粉通风机 C4-73 型排尘离心通 C6-48 型排尘离心通 C6-46 型排尘离心通 Y9-19.Y9-26 型锅炉 GG/GY 型系列锅炉高 G/Y9-35 型锅炉离心 Y8-39.Y9-38 型锅炉 G/Y6-41 型锅炉离心 Y6-30-12 型锅炉离 Y5-48 型锅炉离心引 Y5-47 型锅炉离心引 G/Y4-73 型锅炉离心 G/Y4-68 型锅炉离心 9 ~ 19.9 ~ 26 型高压 8 ~ 09 、 9 ~ 12 型化 6 ~ 23/30 型离心通 4 ~ 79 型离心通风机 T4-72 型离心通风机 4-72.B4-72 型离心 4-68 型离心通风机 M6-29 型煤炭粉离心 M9-26 型煤粉离心通风机2006-12-31 17:07:27 阅读次数:484 1 用途 M9-26 型煤粉离心通风机主要用于中小型火电厂锅炉制粉系统强制通风,也可广泛用于输送物料、空气及无腐蚀性、不自然、不含粘性物质的气体。运送介质温度为 70.c 2 型式 本通风机为单吸入式,有 No12.5 13、14、15、16.5、18、20 共 7 个机号。 通风机可制成顺时针和逆时针旋转两种型式,从电机一端正视,如叶轮顺时针旋转称顺时针旋转风机,以“顺”表示,逆时针旋转称逆时针旋转风机,以“逆”表示。 风机的出口位置以机壳的出口角度表示。“逆”、“顺”均可制成 0 度、45 度、90 度、135 度、180度、225 度共 6 种角度。 风机的传动方式为 D 式。 3 结构特点 No12.5~16.5 主要由叶轮、机壳、进风口、传动组等组成。 叶轮 M9-26 型风机叶轮的轮盖、轮盘、叶片均采用 16Mn 钢板,在叶片上增加耐磨涂层,长短叶片数为 32片,属前向弯曲叶型,叶轮旋转无叶扩压器外缘最高圆周速度不超过 140m/s,叶轮成型后经动平和校正,故运行平稳。 机壳 机壳由两部分组成,拆开后可向上吊出转子,便于检修。蜗壳板部分采用 16Mn 钢板,提高了耐磨性能,其余部分采用普通钢板焊接而成。 进风口 制成收敛式流线型的整体结构,用螺栓固定在前盖板组上。 传动组 由主轴。轴承箱、联轴器等部件组成,主轴采用优质碳素钠制成,采用滚动轴承与水冷轴承箱,须家装输水管,耗水量因环境温度的不同而异。一般按 0.5~1m3/h 考虑,水压<=0.7MPa,轴承箱上装有温度计和油位指示器,润滑油采用 N-32G 号机械油。M9-26 型煤粉离心通风机性能参数表
