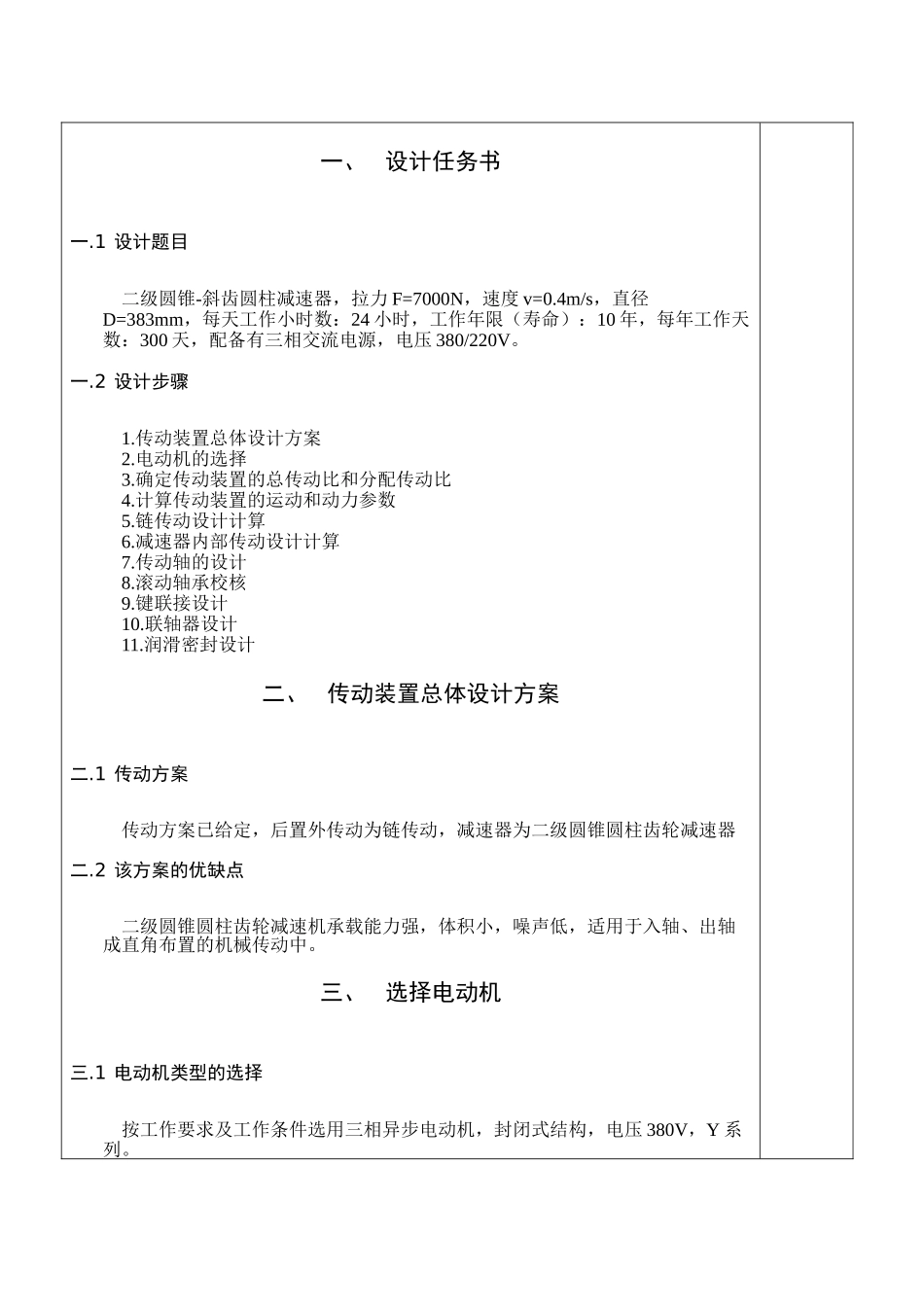

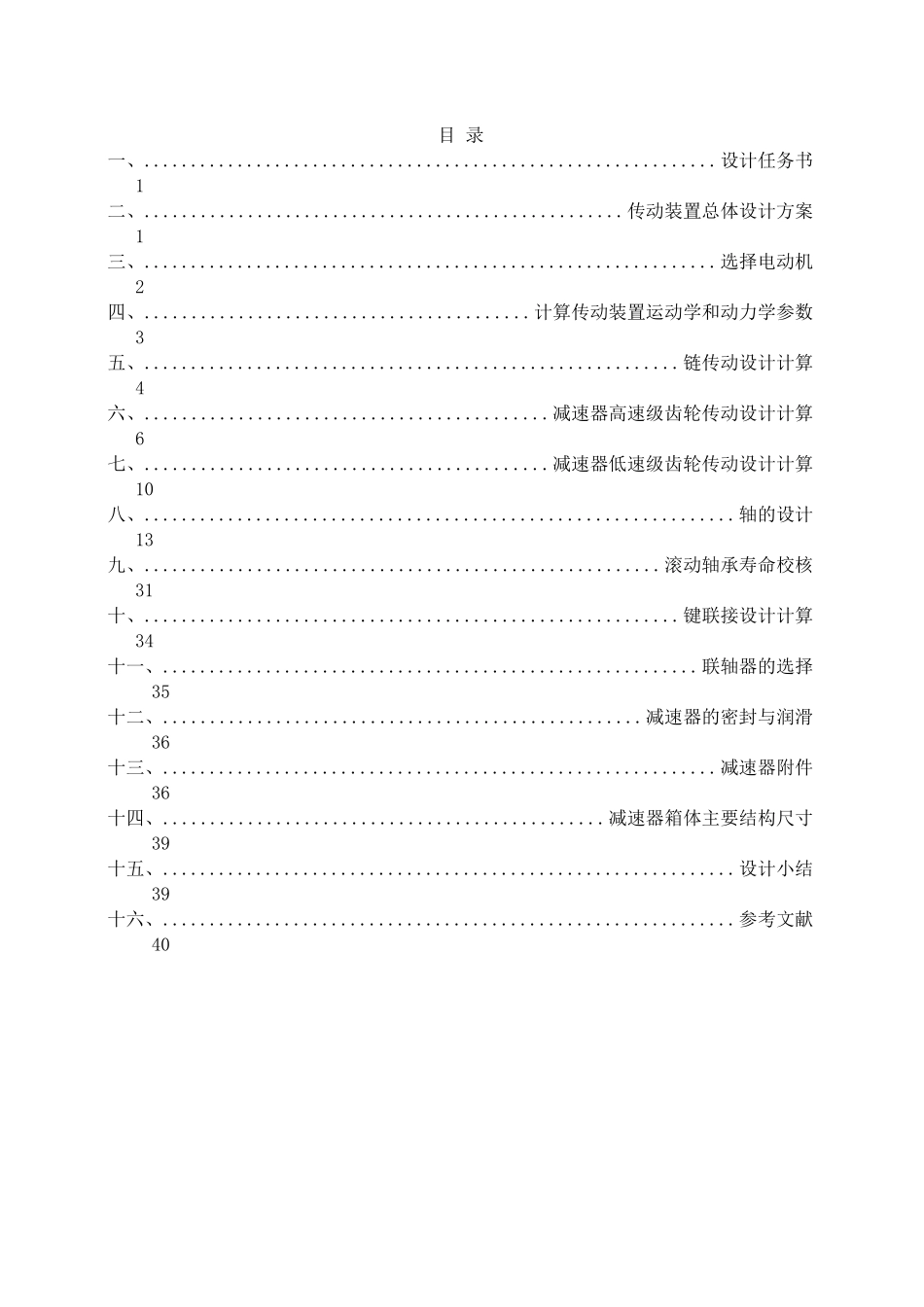

机械设计减速器设计说明书 系 别： 班 级： 姓 名： 学 号： 指导教师： 职 称：目 录一、.............................................................设计任务书1二、...................................................传动装置总体设计方案1三、.............................................................选择电动机2四、.........................................计算传动装置运动学和动力学参数3五、.........................................................链传动设计计算4六、...........................................减速器高速级齿轮传动设计计算6七、...........................................减速器低速级齿轮传动设计计算10八、...............................................................轴的设计13九、.......................................................滚动轴承寿命校核31十、.........................................................键联接设计计算34十一、.........................................................联轴器的选择35十二、...................................................减速器的密封与润滑36十三、...........................................................减速器附件36十四、...............................................减速器箱体主要结构尺寸39十五、.............................................................设计小结39十六、.............................................................参考文献40一、 设计任务书一.1 设计题目 二级圆锥-斜齿圆柱减速器，拉力 F=7000N，速度 v=0.4m/s，直径D=383mm，每天工作小时数：24 小时，工作年限（寿命）：10 年，每年工作天数：300 天，配备有三相交流电源，电压 380/220V。一.2 设计步骤 1.传动装置总体设计方案 2.电动机的选择 3.确定传动装置的总传动比和分配传动比 4.计算传动装置的运动和动力参数 5.链传动设计计算 6.减速器内部传动设计计算 7.传动轴的设计 8.滚动轴承校核 9.键联接设计 10.联轴器设计 11.润滑密封设计二、 传动装置总体设计方案二.1 传动方案 传动方案已给定，后置外传动为链传动，减速器为二级圆锥圆柱齿轮减速器二.2 该方案的优缺点 二级圆锥圆柱齿轮减速机承载能力强，体积小，噪声低，适用于入轴、出轴成直角布置的机械传动中。...
