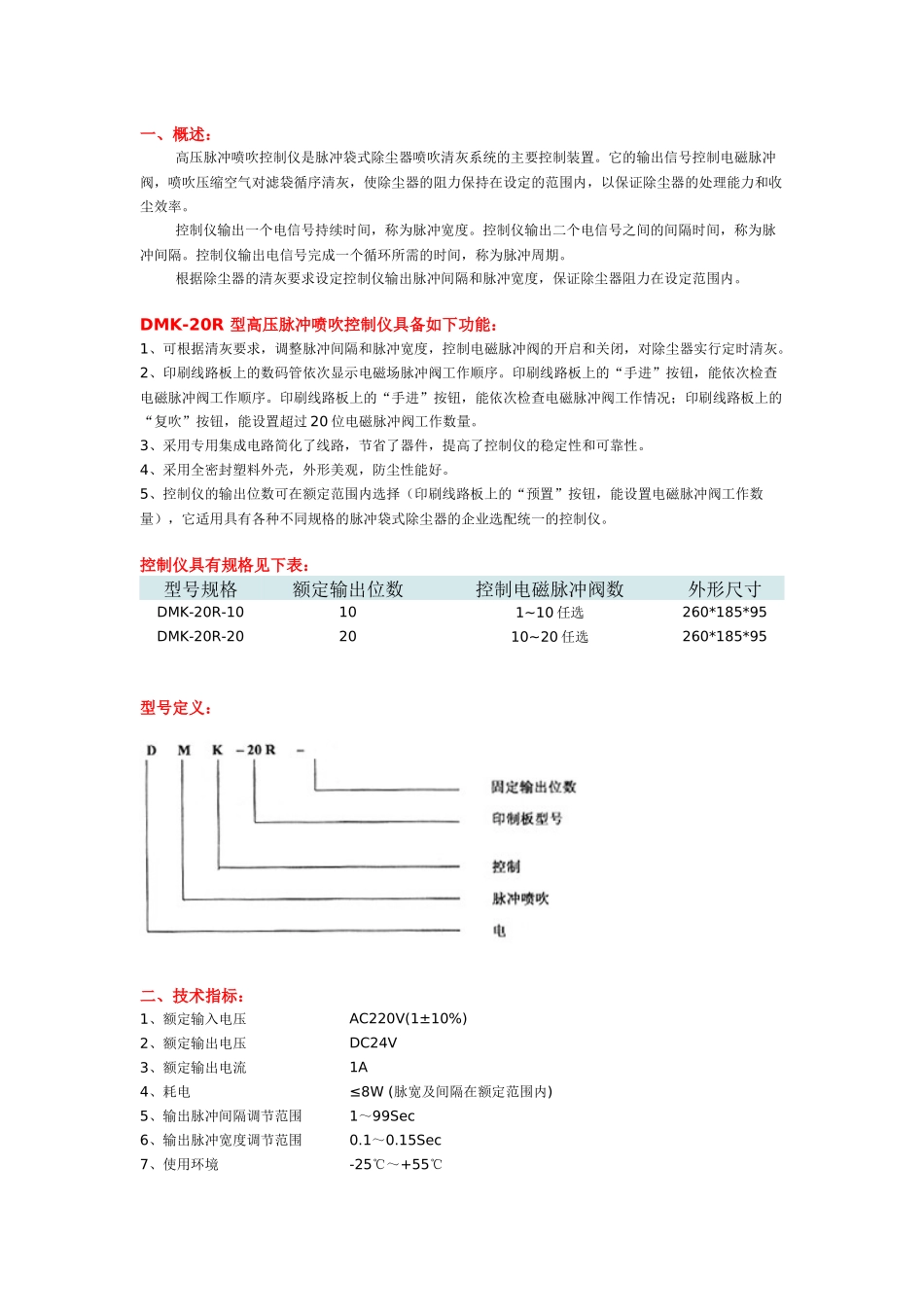

高压脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主_第1页
1/4

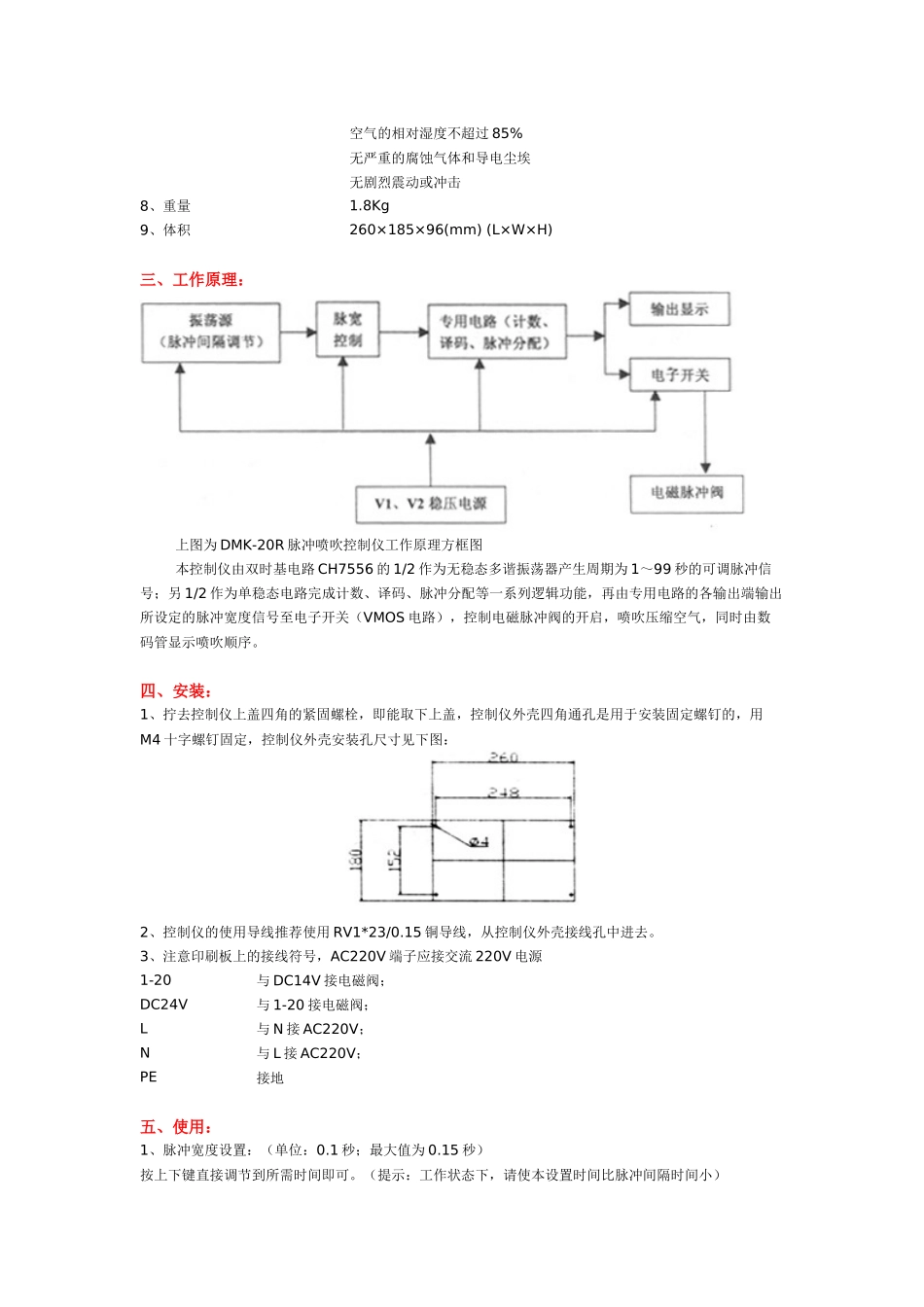

高压脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主_第2页
2/4

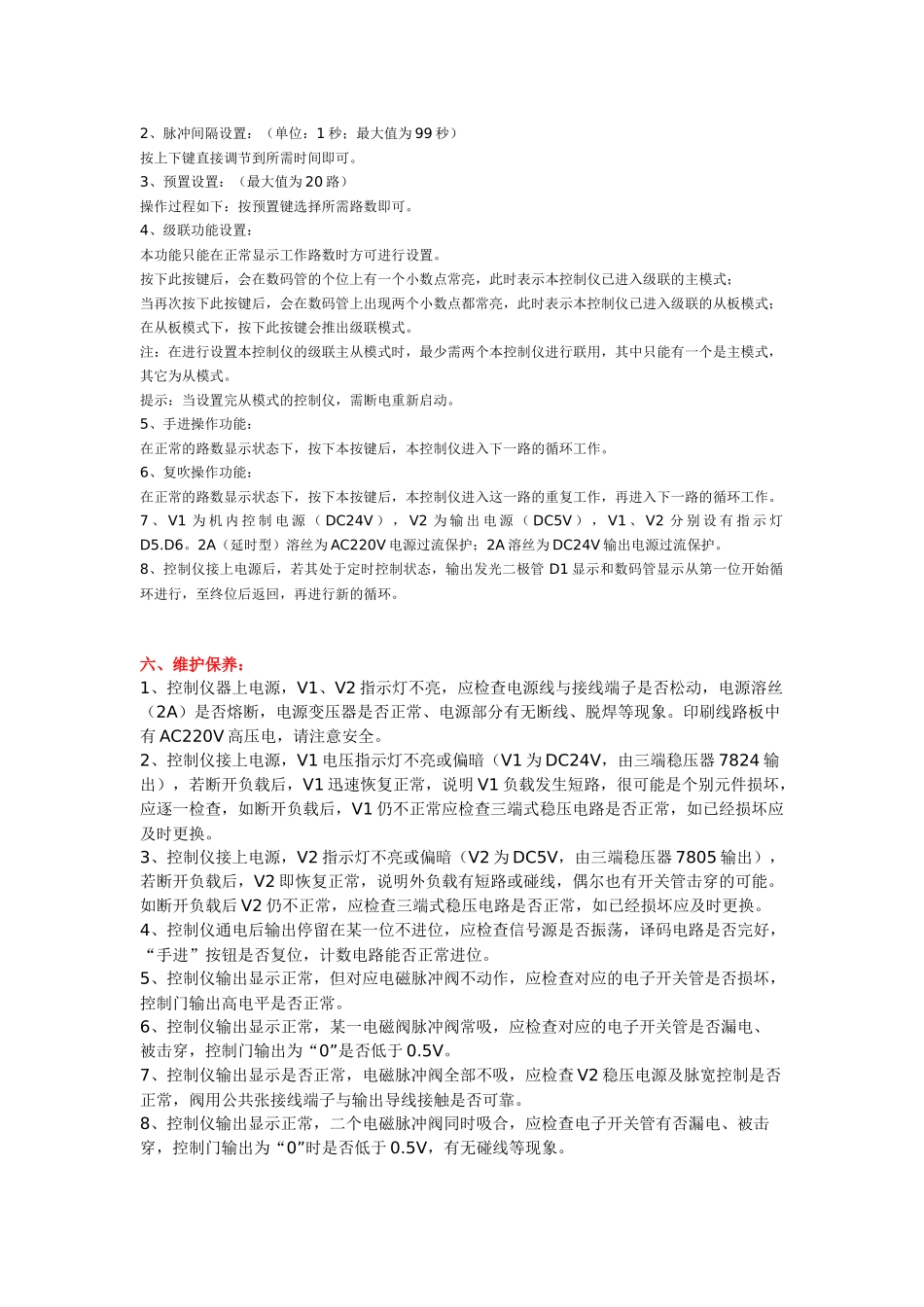

高压脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主_第3页
3/4
一、概述: 高压脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。它的输出信号控制电磁脉冲阀,喷吹压缩空气对滤袋循序清灰,使除尘器的阻力保持在设定的范围内,以保证除尘器的处理能力和收尘效率。 控制仪输出一个电信号持续时间,称为脉冲宽度。控制仪输出二个电信号之间的间隔时间,称为脉冲间隔。控制仪输出电信号完成一个循环所需的时间,称为脉冲周期。 根据除尘器的清灰要求设定控制仪输出脉冲间隔和脉冲宽度,保证除尘器阻力在设定范围内。DMK-20R 型高压脉冲喷吹控制仪具备如下功能:1、可根据清灰要求,调整脉冲间隔和脉冲宽度,控制电磁脉冲阀的开启和关闭,对除尘器实行定时清灰。2、印刷线路板上的数码管依次显示电磁场脉冲阀工作顺序。印刷线路板上的“手进”按钮,能依次检查电磁脉冲阀工作顺序。印刷线路板上的“手进”按钮,能依次检查电磁脉冲阀工作情况;印刷线路板上的“复吹”按钮,能设置超过 20 位电磁脉冲阀工作数量。3、采用专用集成电路简化了线路,节省了器件,提高了控制仪的稳定性和可靠性。4、采用全密封塑料外壳,外形美观,防尘性能好。5、控制仪的输出位数可在额定范围内选择(印刷线路板上的“预置”按钮,能设置电磁脉冲阀工作数量),它适用具有各种不同规格的脉冲袋式除尘器的企业选配统一的控制仪。控制仪具有规格见下表: 型号规格额定输出位数控制电磁脉冲阀数外形尺寸DMK-20R-10101~10 任选260*185*95DMK-20R-202010~20 任选260*185*95型号定义: 二、技术指标: 1、额定输入电压AC220V(1±10%)2、额定输出电压DC24V3、额定输出电流1A4、耗电≤8W (脉宽及间隔在额定范围内)5、输出脉冲间隔调节范围1~99Sec6、输出脉冲宽度调节范围0.1~0.15Sec7、使用环境-25℃~+55℃空气的相对湿度不超过 85%无严重的腐蚀气体和导电尘埃无剧烈震动或冲击8、重量1.8Kg9、体积260×185×96(mm) (L×W×H)三、工作原理: 上图为 DMK-20R 脉冲喷吹控制仪工作原理方框图 本控制仪由双时基电路 CH7556 的 1/2 作为无稳态多谐振荡器产生周期为 1~99 秒的可调脉冲信号;另 1/2 作为单稳态电路完成计数、译码、脉冲分配等一系列逻辑功能,再由专用电路的各输出端输出所设定的脉冲宽度信号至电子开关(VMOS 电路),控制电磁脉冲阀的开启,喷吹压缩空气,同时由数码管显示喷吹顺序。四、安装:1、拧去控制仪上盖四角的紧固螺栓,即能取下上盖,控制仪外壳四角通孔是用于安装固定螺钉的...
