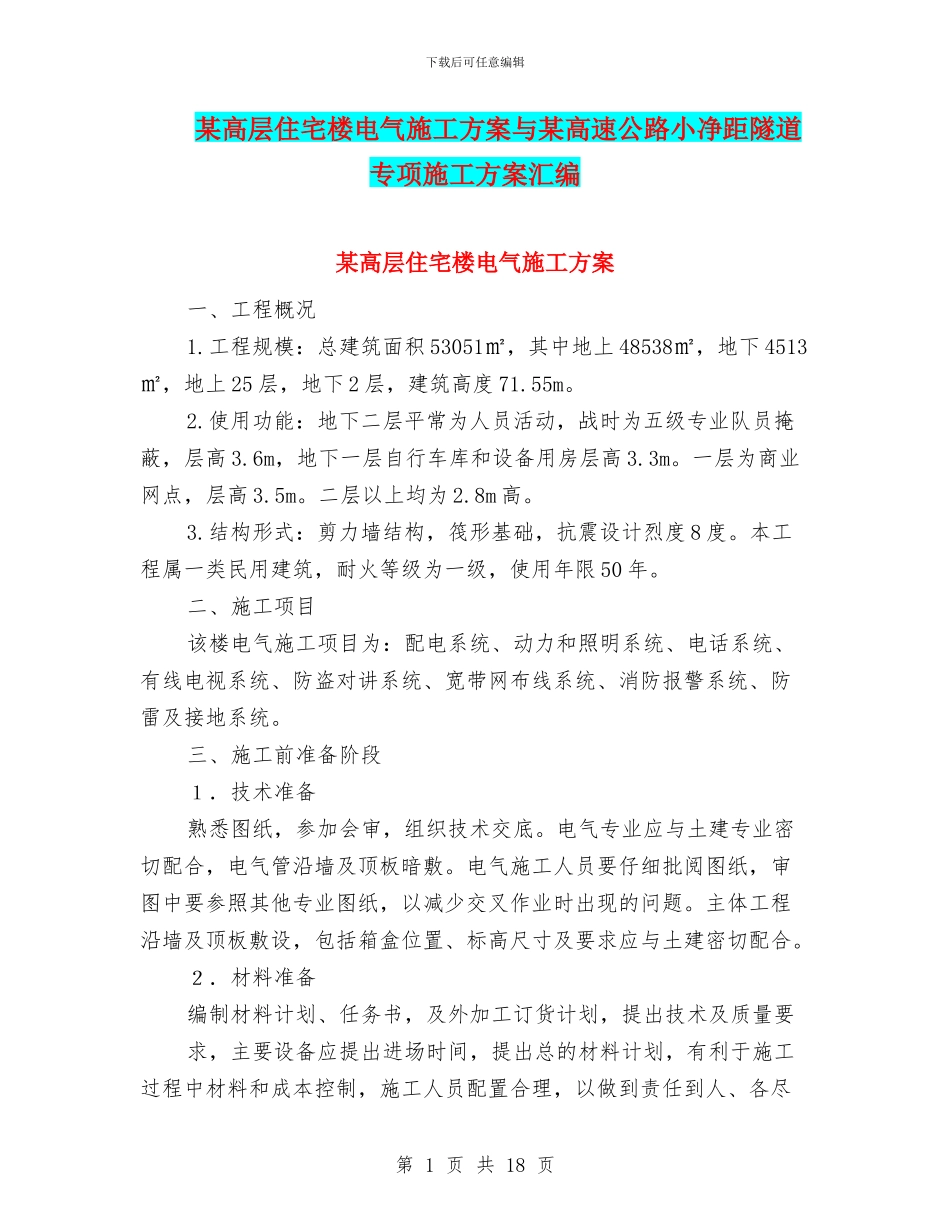

下载后可任意编辑某高层住宅楼电气施工方案与某高速公路小净距隧道专项施工方案汇编某高层住宅楼电气施工方案一、工程概况1.工程规模：总建筑面积 53051㎡，其中地上 48538㎡，地下 4513㎡，地上 25 层，地下 2 层，建筑高度 71.55m。2.使用功能：地下二层平常为人员活动，战时为五级专业队员掩蔽，层高 3.6m，地下一层自行车库和设备用房层高 3.3m。一层为商业网点，层高 3.5m。二层以上均为 2.8m 高。3.结构形式：剪力墙结构，筏形基础，抗震设计烈度 8 度。本工程属一类民用建筑，耐火等级为一级，使用年限 50 年。二、施工项目该楼电气施工项目为：配电系统、动力和照明系统、电话系统、有线电视系统、防盗对讲系统、宽带网布线系统、消防报警系统、防雷及接地系统。三、施工前准备阶段１．技术准备熟悉图纸，参加会审，组织技术交底。电气专业应与土建专业密切配合，电气管沿墙及顶板暗敷。电气施工人员要仔细批阅图纸，审图中要参照其他专业图纸，以减少交叉作业时出现的问题。主体工程沿墙及顶板敷设，包括箱盒位置、标高尺寸及要求应与土建密切配合。２．材料准备编制材料计划、任务书，及外加工订货计划，提出技术及质量要求，主要设备应提出进场时间，提出总的材料计划，有利于施工过程中材料和成本控制，施工人员配置合理，以做到责任到人、各尽第 1 页 共 18 页下载后可任意编辑其责。进入现场的材料要有产品合格证、检验证书，产品按类别、型号堆码整齐，写好工程材料单，找监理报验、监理同意认可后方可使用，没有报验的材料不准使用，如发现不合格材料不准进场或挂牌说明。３．机具准备电气施工需用钢锯、砂轮锯、电焊机、电钻、弯管器、液压弯管器、水平尺、盒尺、抄平工具等。４．施工人员技术配备电气施工人员技工为首，分别带领壮工各负其责人员配备 30 人其中技工 15 人,壮工 15 人。 四、施工做法8-2#楼：㈡ 要工程为 380V/220V 供电系统。㈡照明干线采纳金属线槽沿竖井敷设，支线均采纳 JDG 管沿顶板及墙暗敷，地下二层人防层支线均采纳镀锌钢管沿墙及顶板暗敷。㈢电话、电视、防盗对讲、宽带网布线：干线采纳金属线槽沿竖井敷设，支线均采纳 JDG 管沿顶板及墙暗敷。㈣消防系统：地下二层人防层采纳镀锌钢管暗敷，地下一层及地上部分均采纳 SC 及 JDG 管暗敷。㈤防雷接地：本工程属于三类防雷建筑，屋顶采纳金属栏杆作避雷带，屋顶装饰框架采纳 φ10 镀锌圆钢避雷带，利用柱内主...
