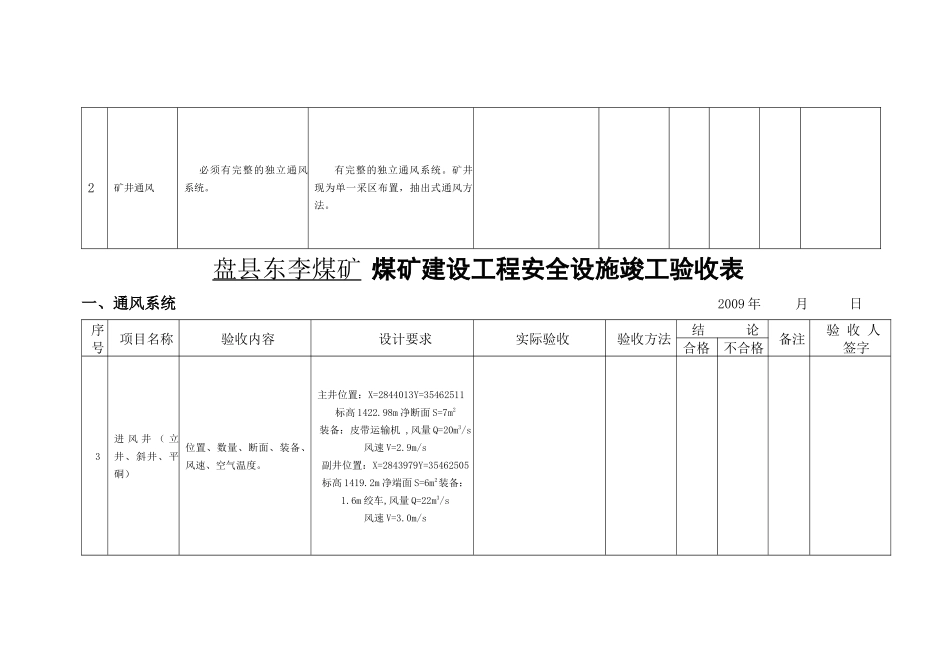

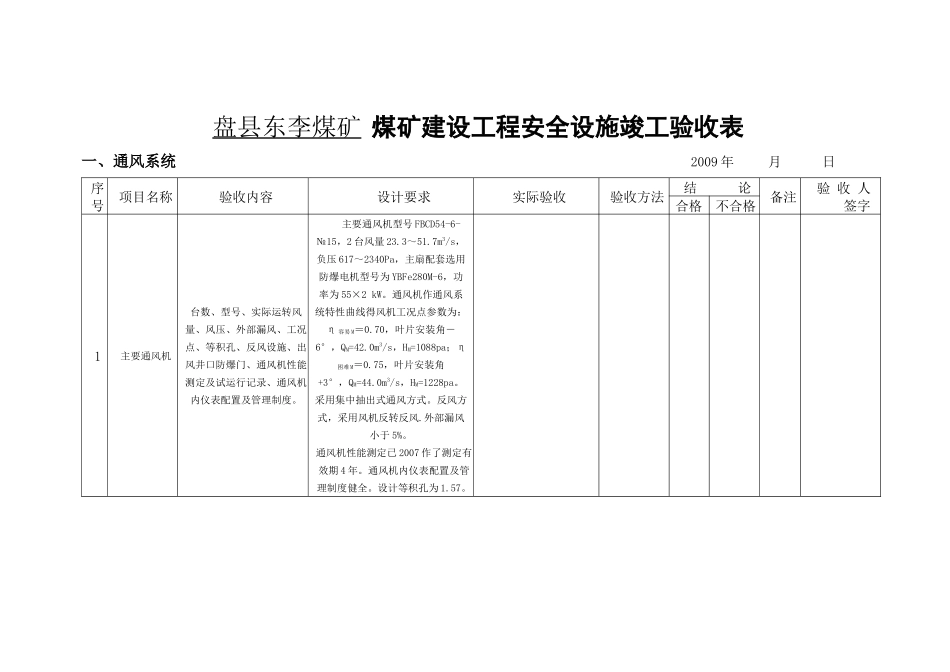

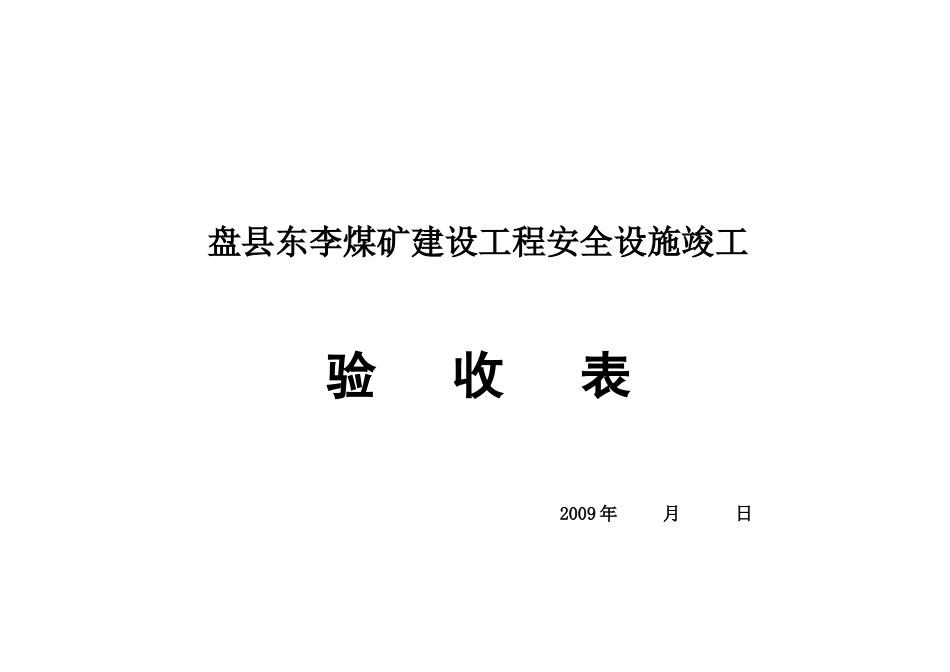

盘县东李煤矿建设工程安全设施竣工验 收 表2009 年 月 日盘县东李煤矿 煤矿建设工程安全设施竣工验收表一、通风系统 2009 年 月 日序号项目名称验收内容设计要求实际验收验收方法结 论备注验 收 人签字合格不合格1主要通风机台数、型号、实际运转风量、风压、外部漏风、工况点、等积孔、反风设施、出风井口防爆门、通风机性能测定及试运行记录、通风机内仪表配置及管理制度。主要通风机型号 FBCD54-6-№15,2 台风量 23.3~51.7m3/s,负压 617~2340Pa,主扇配套选用防爆电机型号为 YBFe280M-6,功率为 55×2 kW。通风机作通风系统特性曲线得风机工况点参数为:η 容易 M=0.70,叶片安装角-6°,QM=42.0m3/s,HM=1088pa;η困难 M=0.75,叶片安装角+3°,QM=44.0m3/s,HM=1228pa。采用集中抽出式通风方式。反风方式,采用风机反转反风.外部漏风小于 5%。通风机性能测定已 2007 作了测定有效期 4 年。通风机内仪表配置及管理制度健全。设计等积孔为 1.57。2矿井通风必须有完整的独立通风系统。有完整的独立通风系统。矿井现为单一采区布置,抽出式通风方法。盘县东李煤矿 煤矿建设工程安全设施竣工验收表一、通风系统 2009 年 月 日序号项目名称验收内容设计要求实际验收验收方法结 论备注验 收 人签字合格不合格3进 风 井 ( 立井、斜井、平硐)位置、数量、断面、装备、风速、空气温度。主井位置:X=2844013Y=35462511标高 1422.98m 净断面 S=7m2装备:皮带运输机 ,风量 Q=20m3/s风速 V=2.9m/s副井位置:X=2843979Y=35462505标高 1419.2m 净端面 S=6m2装备:1.6m 绞车,风量 Q=22m3/s风速 V=3.0m/s4回 风 井 ( 立井、斜井、平硐)位置、数量、断面、装备、风速、漏风率。回风井位置:X=2843940Y=35462519 标高1419.2m 净端面 S=5m2装备:两路抽放管路,风量 Q=42m3/s风速 V=8.4m/s盘县东李煤矿 煤矿建设工程安全设施竣工验收表一、通风系统 2009 年 月 日序号项目名称验收内容设计要求实际验收验收方法结 论备注验 收 人签字合格不合格5通风设施永久风墙、风门、风桥、风窗。矿井通风设施主要有风门、风窗、风墙,为确保正常使用,采取如下保证措施:(1)风门、调节风门四周必须掏槽,掏槽深度 0.2~0.3m,风门、调节风门前后 5m 范围内支架保证完好,无空帮空顶。(2)风门门框规整,向关门方向倾斜 80~85°,有足够的断面通过矿车,门扇关闭时接缝必须严密,开...
