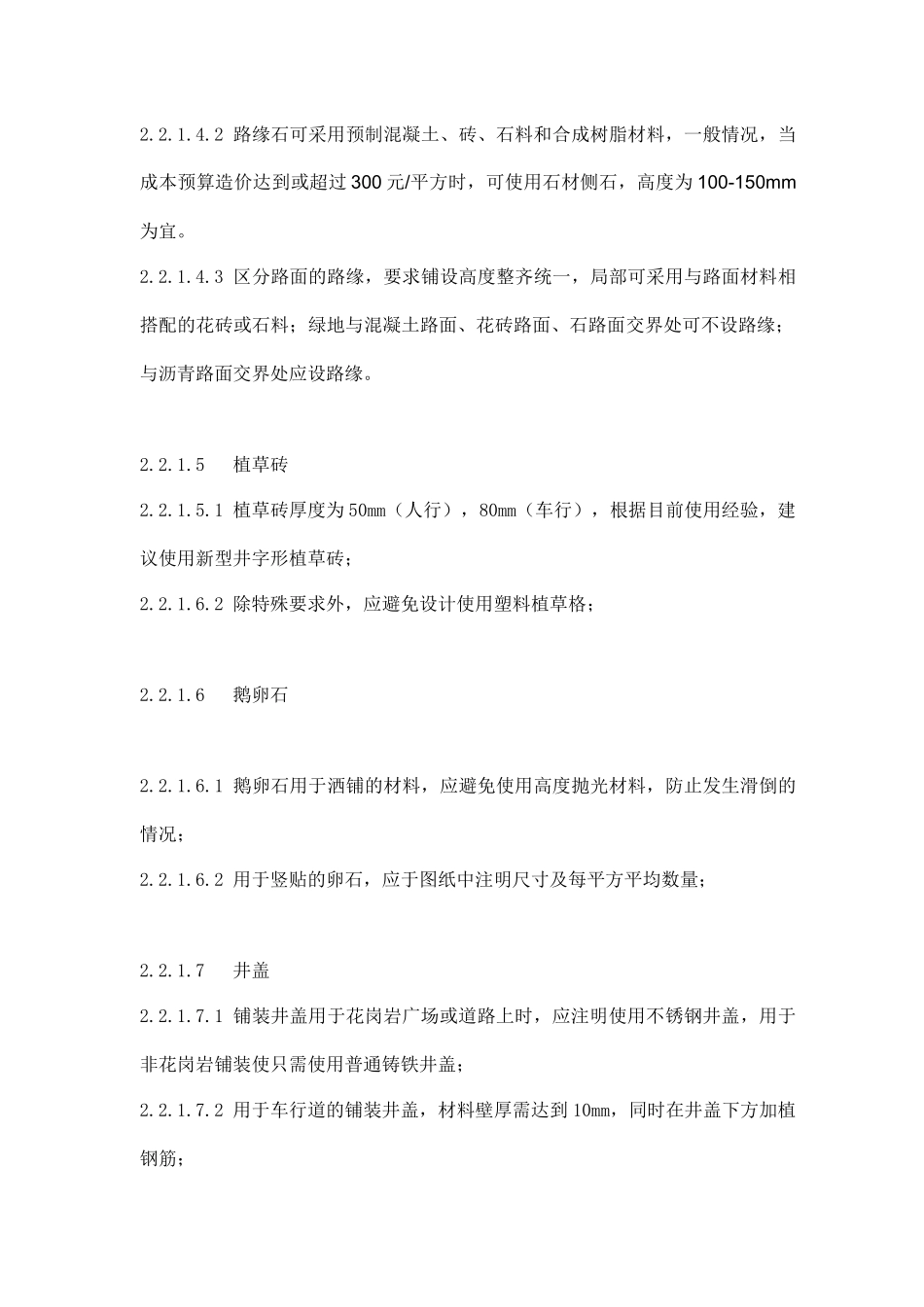

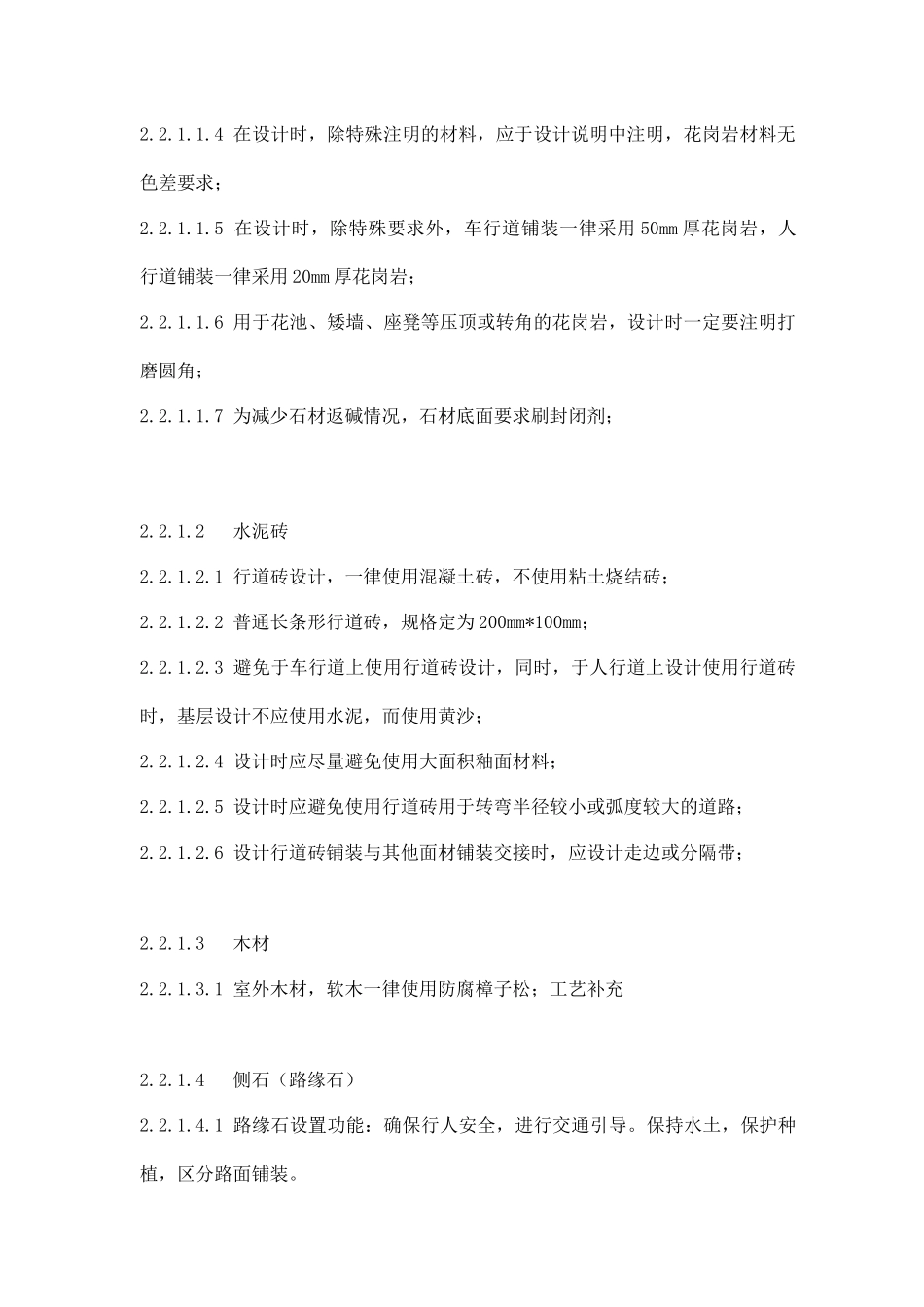

金地集团上海公司景观施工图设计指引0．目 录1. 总则景观施工图设计指引的编制，是为了规范景观设计的一些共性，避免设计时的草率和随意性。同时，可以固化现有设计成果，避免不同项目、不同设计公司设计成果的偏差。在编制时，我们对硬质景观的材料与构造、设计指导原则。以及绿化景观的苗木品种和规格等都作了阐述。在本施工图设计指引编制中，为固化设计成果所作规定必须执行。未作详细约定的条目，必须按照《居住区环境景观设计导则》（2009 版）中描述进行设计。本设计指引最终解释权归金地集团上海公司设计管理部所有。2. 土建专业2．1设计说明土建专业施工图设计必须按照国家规范进行设计，满足结构要求，安全及美观要求，同时设计时应考虑人性化要求。2．2住宅区景观硬质设计统一技术要求2．2．1 材料与构造2.2.1.1 花岗岩 2.2.1.1.1 用于地面铺装的花岗岩设计时应避免使用大面积磨光面材料；2.2.1.1.2 设计时应注意铺装面材的宽度与道路或广场的模数关系尽量避免在排版时出现小尖角，小圆角等难以加工的情况；2.2.1.1.3 铺装面材的规格标注分固定尺寸和规范尺寸两种，固定尺寸给出具体数值，规范尺寸以 a、b、c 等代号表示，以表格形式给出材料规格的一般范围；2.2.1.1.4 在设计时，除特殊注明的材料，应于设计说明中注明，花岗岩材料无色差要求；2.2.1.1.5 在设计时，除特殊要求外，车行道铺装一律采用 50mm 厚花岗岩，人行道铺装一律采用 20mm 厚花岗岩；2.2.1.1.6 用于花池、矮墙、座凳等压顶或转角的花岗岩，设计时一定要注明打磨圆角；2.2.1.1.7 为减少石材返碱情况，石材底面要求刷封闭剂；2.2.1.2 水泥砖2.2.1.2.1 行道砖设计，一律使用混凝土砖，不使用粘土烧结砖；2.2.1.2.2 普通长条形行道砖，规格定为 200mm*100mm；2.2.1.2.3 避免于车行道上使用行道砖设计，同时，于人行道上设计使用行道砖时，基层设计不应使用水泥，而使用黄沙；2.2.1.2.4 设计时应尽量避免使用大面积釉面材料；2.2.1.2.5 设计时应避免使用行道砖用于转弯半径较小或弧度较大的道路；2.2.1.2.6 设计行道砖铺装与其他面材铺装交接时，应设计走边或分隔带；2.2.1.3 木材2.2.1.3.1 室外木材，软木一律使用防腐樟子松；工艺补充2.2.1.4 侧石（路缘石）2.2.1.4.1 路缘石设置功能：确保行人安全，进行交通引导。保持水土，保护种植，区分路面铺装。2.2.1.4.2 路缘石可采用预制混凝土、砖、石料和合成树脂材料，一般情况，当成本...
