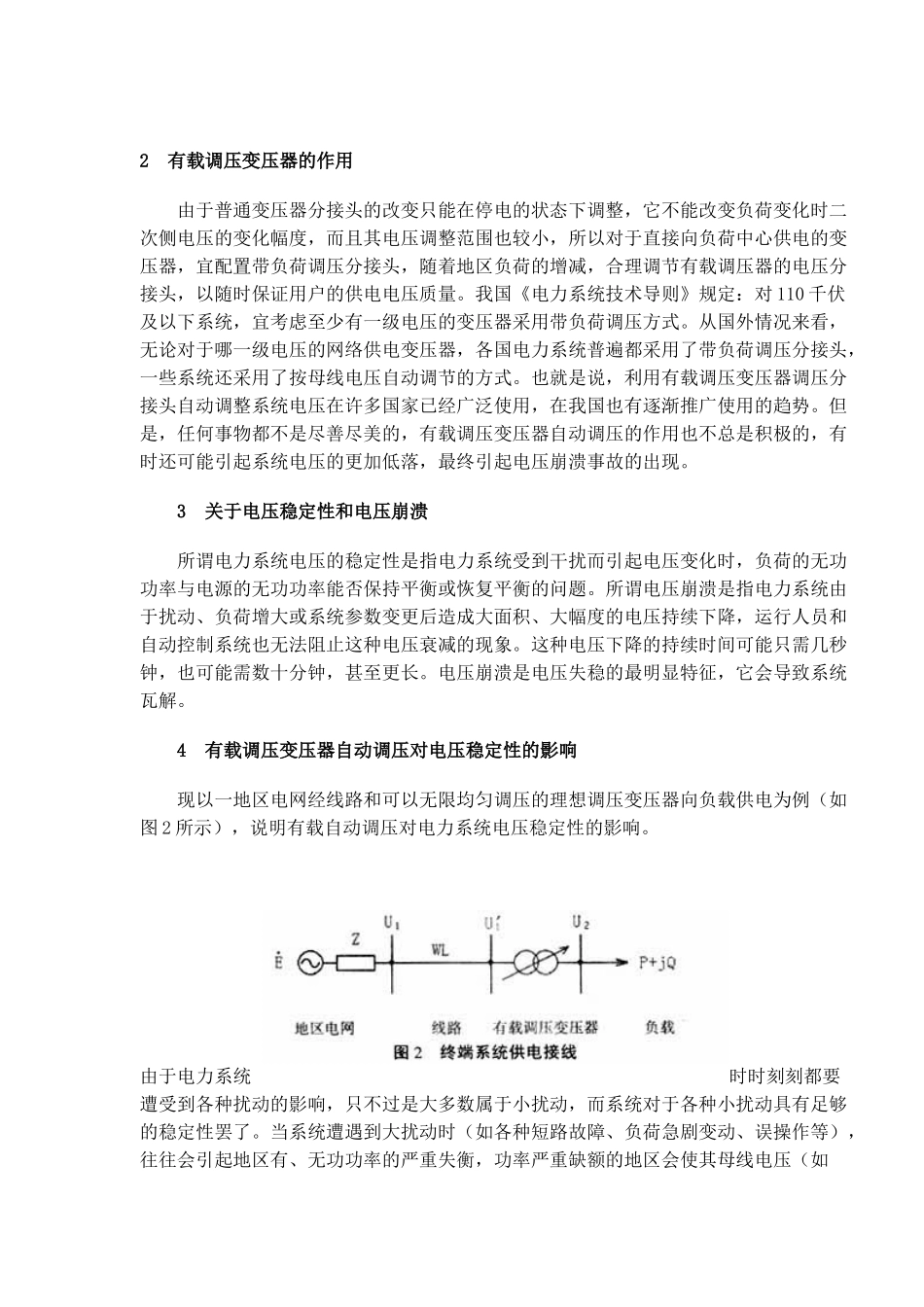

有载自动调压对电力系统电压稳定性的分析摘要：介绍了有载调压变压器自动调压分接头的作用，重点分析了自动调压对电力系统电压稳 定性的影响，并探讨消除其副作用的技术措施。关键词： 有载自动调压 扰动 电压稳定性 电压崩溃 电力系统为了将运行电压维持在一个合理的水平，采取了诸多调整电压的措施，通过调整变压器的电压分接头来调整电压是电力系统经常采用的措施，特别是有载调压变压器由于其能在带负载的情况下调整电压以及电压调整范围较宽的优点而受到越来越广泛的使用。然而，改变变压器的变比调压是有条件的。它就是：必须维持系统的无功功率平衡。离开了这个条件，非但不能起到调压的作用，在严重的情况下还可能引起系统电压的全面崩溃，使系统解列，招致灾难性的后果。 1 变压器的调压原理 改变变压器电压分接头对调整电压的作用可用图 1（a）所示的系统图来说明。图1（a）是两个电压网络经变压器连接成的系统图，图 1（b）是它的等值电路图。图中各参数都用标么值表示，其中 ZT 为调压变压器的短路阻抗；K 为变比标么值，其值为 K＝后的实际变比，Kn 为额定变比，Ujn 为高压侧主分接头对应的额定电压（其余分接头对应的额定电压为 Uj），Udn 为低压侧额定电压。 当 K＞1 时，Y1为感性，Y2 为容性； 当 K＝1 时，Y1＝Y2＝0； 当 K＜1 时，Y1为容性，Y2 为感性。 改变变压器的分接头也就是改变变比。从以上的分析可知，调压变压器的作用就相当于在空载电压高的一侧放置并联电容器，而在空载电压低的一侧放置并联电抗器。前者向系统送出感性无功，后者从系统吸收感性无功，改变变压器变比 K，正是通过改变变压器两侧导纳 Y1 及 Y2 的性质和大小，以改变变压器两则系统无功潮流的变化，从而影响变压器两侧电压。 2 有载调压变压器的作用 由于普通变压器分接头的改变只能在停电的状态下调整，它不能改变负荷变化时二次侧电压的变化幅度，而且其电压调整范围也较小，所以对于直接向负荷中心供电的变压器，宜配置带负荷调压分接头，随着地区负荷的增减，合理调节有载调压器的电压分接头，以随时保证用户的供电电压质量。我国《电力系统技术导则》规定：对 110 千伏及以下系统，宜考虑至少有一级电压的变压器采用带负荷调压方式。从国外情况来看，无论对于哪一级电压的网络供电变压器，各国电力系统普遍都采用了带负荷调压分接头，一些系统还采用了按母线电压自动调节的方式。也就是说，利用有载调压...
