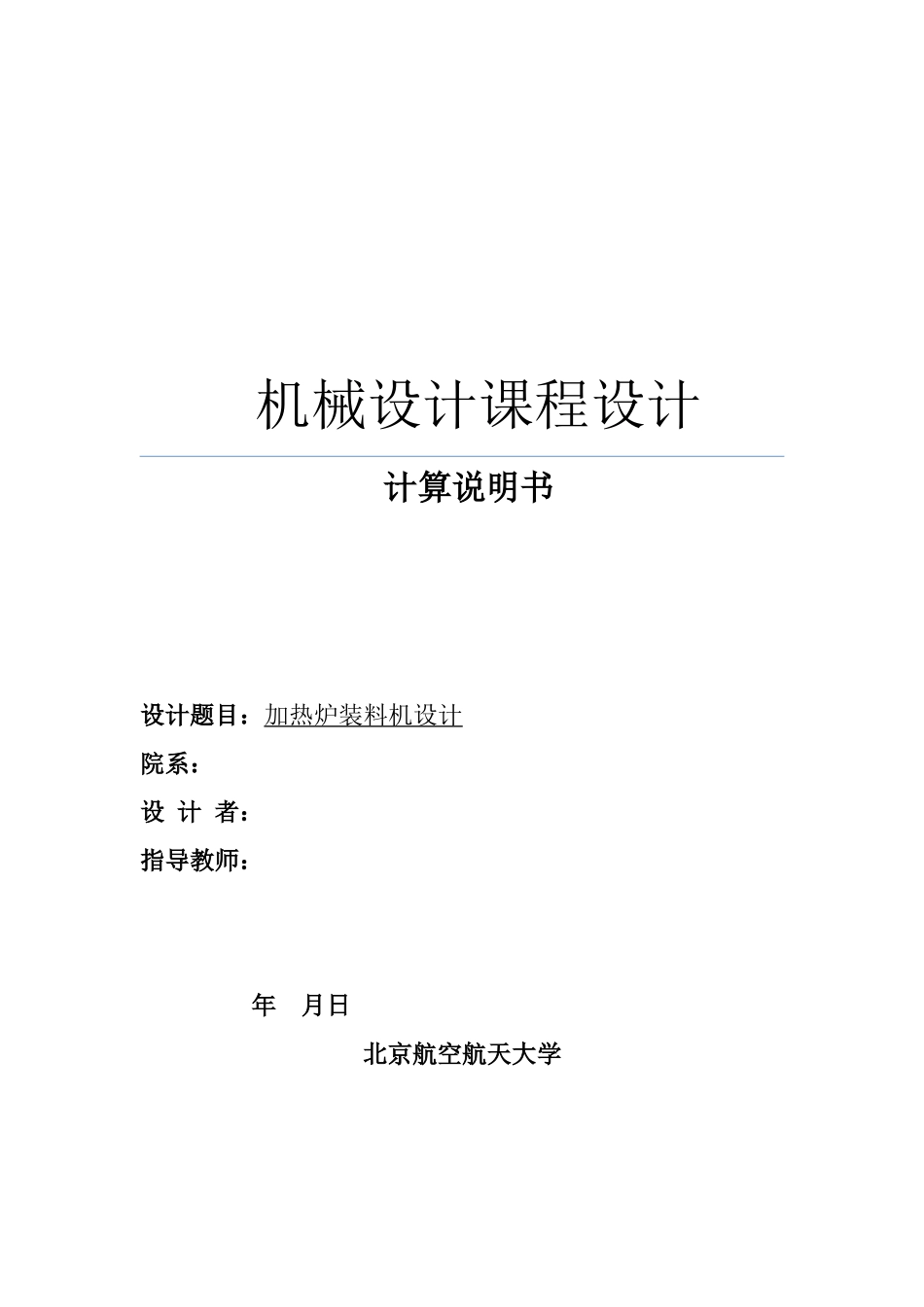

机械设计课程设计计算说明书设计题目：加热炉装料机设计院系：设 计 者：指导教师：年 月日北京航空航天大学目录一、总体方案设计..................................................................................................................31、执行机构的选型与设计.................................................................................................3设计任务书1、设计题目：加热炉装料机2、设计要求（1）装料机用于向加热炉内送料，由电动机驱动，室内工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉内。（2）生产批量为 5 台。（3）动力源为三相交流电 380/220V，电机单向转动，载荷较平稳。（4）使用期限为 10 年，每年工作 300 天，大修期为三年，双班制工作。（5）生产厂具有加工 7、8 级精度齿轮、蜗轮的能力。加热炉装料机设计参考图如图3、技术数据推杆行程 200mm,所需电机功率 2kw,推杆工作周期 4.3s.4、设计任务（1）完成加热炉装料机总体方案设计和论证，绘制总体原理方案图。（2）完成主要传动部分的结构设计。（3）完成装配图一张（用 A0 或 A1 图纸），零件图两张。（4）编写设计说明书 1 份。2、传动装置方案确定........................................................................................................4二、传动零件的设计计算......................................................................................................61、联轴器............................................................................................................................62、齿轮设计........................................................................................................................63、蜗轮蜗杆设计..............................................................................................................12三、轴系结构设计及计算....................................................................................................161、轴的强度计算..............................................................................................................162、轴承校核计算.........................................................................................
