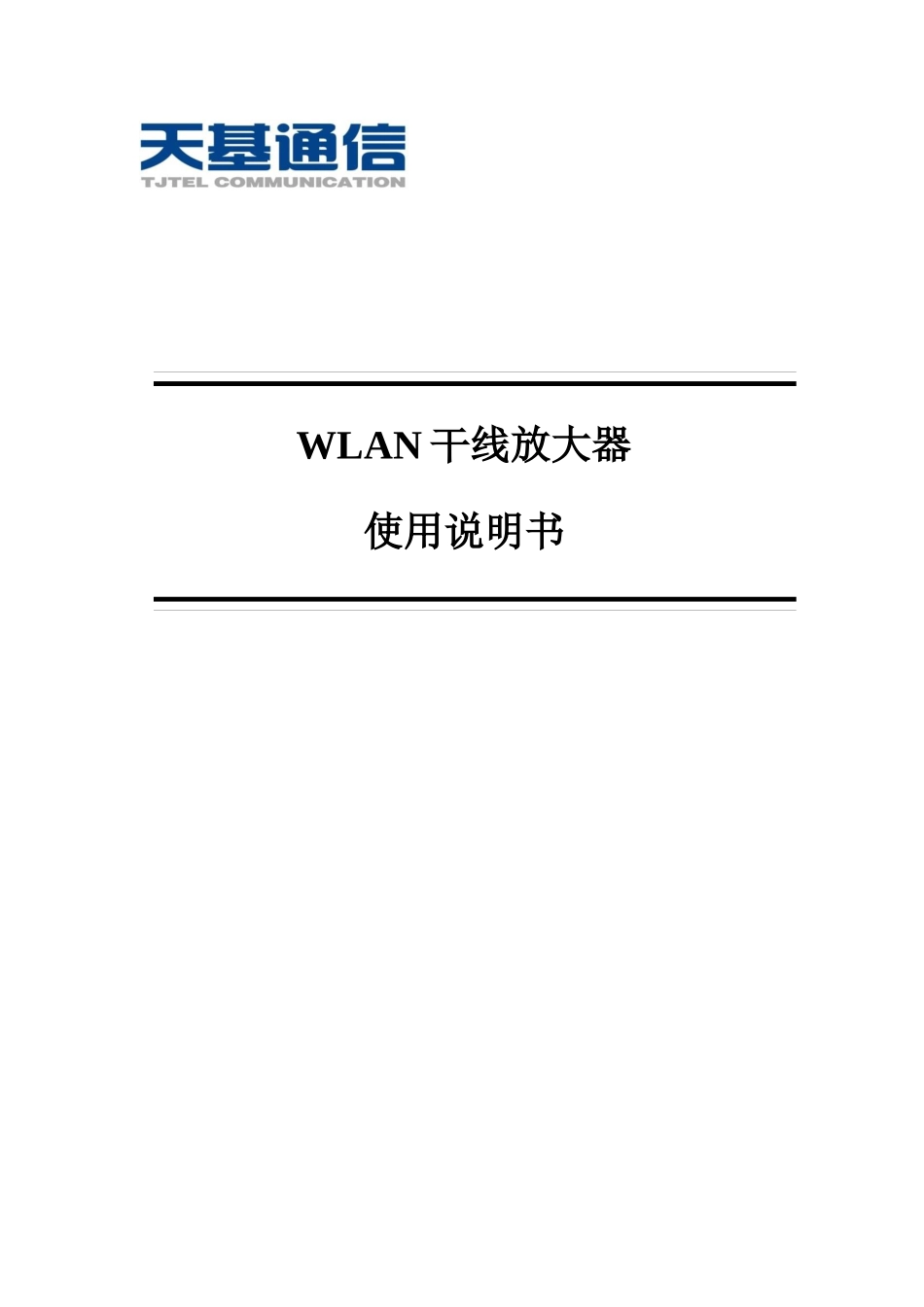

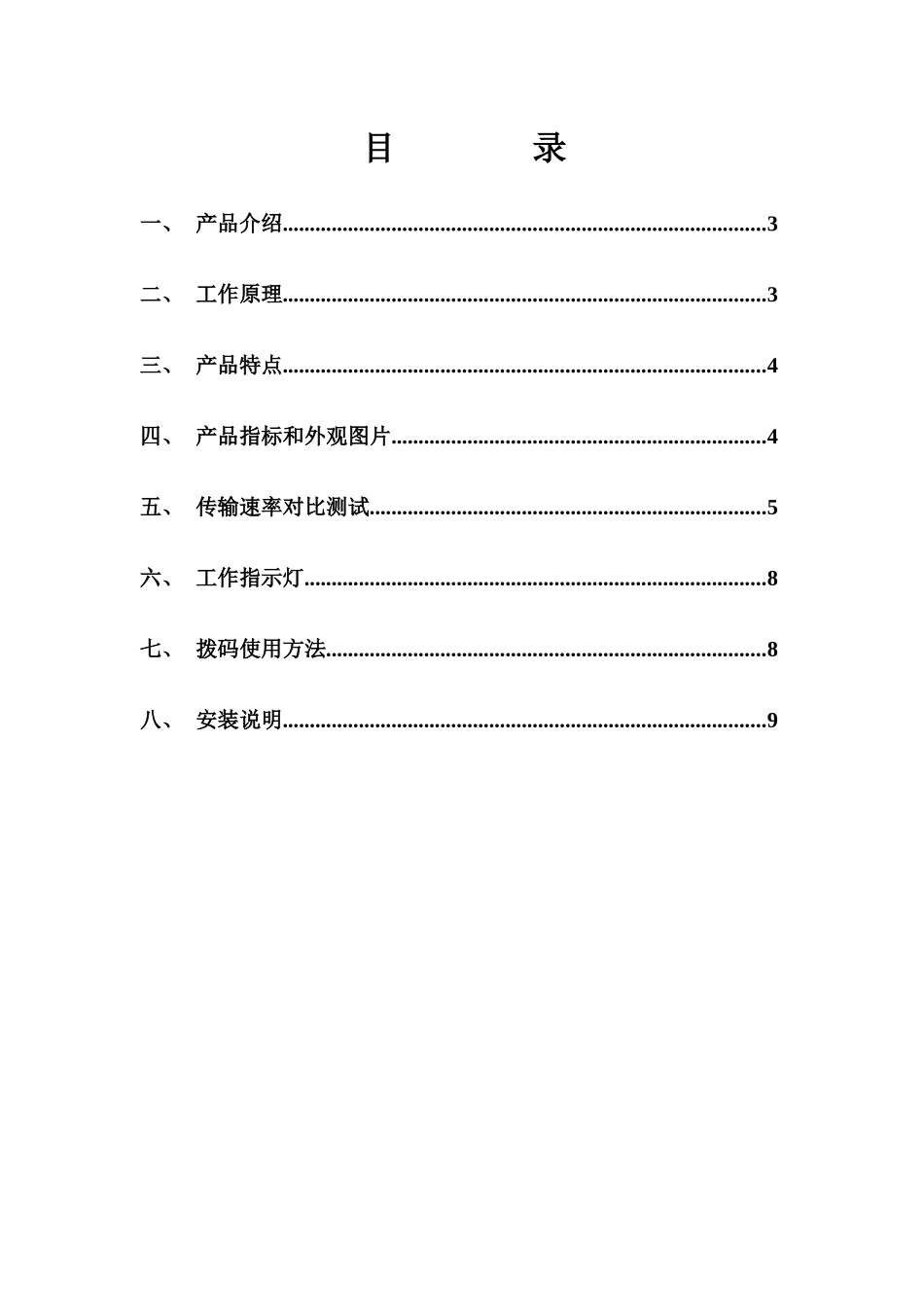

WLAN 干线放大器使用说明书陕西天基通信科技有限责任公司二○○八年九月目 录一、 产品介绍.........................................................................................3二、 工作原理.........................................................................................3三、 产品特点.........................................................................................4四、 产品指标和外观图片.....................................................................4五、 传输速率对比测试.........................................................................5六、 工作指示灯.....................................................................................8七、 拨码使用方法.................................................................................8八、 安装说明.........................................................................................9一、产品介绍 WLAN（无线局域网）系统是一种成熟的无线移动宽带接入技术，随着Internet 网络的不断发展，WLAN 系统越来越体现出使用便捷的优势。但由于 AP发射功率较小（根据国家无委规定 AP 输出不得大于 20dBm），且该系统工作频段为 2.4GHz，无线信号传输损耗大，穿透能力差，因此造成了该系统在许多建筑物室内信号覆盖不均，无法全面满足用户使用需求。为解决该系统在建筑物室内的信号覆盖问题，近年来在 WLAN 系统中引入了室内信号覆盖系统，该系统通过 AP＋有源设备（WLAN 干线放大器）＋无源天馈系统方式完成室内信号覆盖。为此我公司自主研发了 WLAN 全双工干线放大器，该设备可配合各类 AP 使用，并通过无源天馈系统，扩大 AP 的信号覆盖范围，使 WLAN 信号达到良好的均匀覆盖。二、工作原理当 AP 在下行工作时隙时，一路至检测控制电路以使干放 TDD 开关同步切换至下行链路，另一路 AP 信号经 TDD 开关至下行功放进行功率放大，放大后的信号经由 TDD 开关至腔体滤波器滤波并输出，并通过 ANT 口用户天线完成下行信号覆盖；上行链路工作原理与下行链路工作原理基本相仿。监控可选，监控单元为设备各功能模块提供相应工作参数并实现对各模块工作状态的监测，电源模块为设备各功能模块提供相应的工作电压。原理图三、产品特点1.采用外部信号检测方式进行同步...
