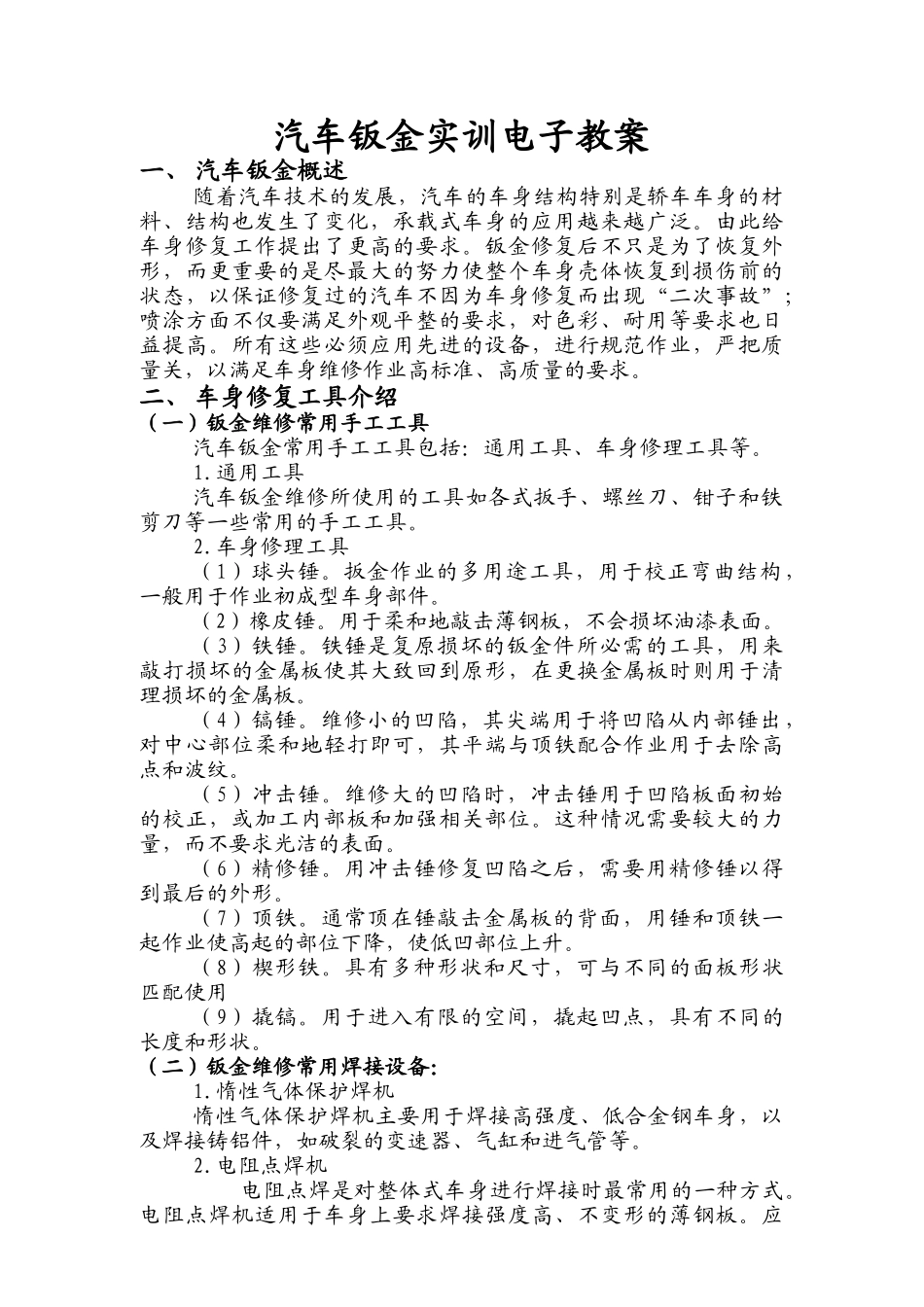

汽车钣金实训电子教案一、 汽车钣金概述随着汽车技术的发展，汽车的车身结构特别是轿车车身的材料、结构也发生了变化，承载式车身的应用越来越广泛。由此给车身修复工作提出了更高的要求。钣金修复后不只是为了恢复外形，而更重要的是尽最大的努力使整个车身壳体恢复到损伤前的状态，以保证修复过的汽车不因为车身修复而出现“二次事故”；喷涂方面不仅要满足外观平整的要求，对色彩、耐用等要求也日益提高。所有这些必须应用先进的设备，进行规范作业，严把质量关，以满足车身维修作业高标准、高质量的要求。二、 车身修复工具介绍（一）钣金维修常用手工工具汽车钣金常用手工工具包括：通用工具、车身修理工具等。1.通用工具汽车钣金维修所使用的工具如各式扳手、螺丝刀、钳子和铁剪刀等一些常用的手工工具。2.车身修理工具（1）球头锤。扳金作业的多用途工具，用于校正弯曲结构，一般用于作业初成型车身部件。（2）橡皮锤。用于柔和地敲击薄钢板，不会损坏油漆表面。（3）铁锤。铁锤是复原损坏的钣金件所必需的工具，用来敲打损坏的金属板使其大致回到原形，在更换金属板时则用于清理损坏的金属板。（4）镐锤。维修小的凹陷，其尖端用于将凹陷从内部锤出，对中心部位柔和地轻打即可，其平端与顶铁配合作业用于去除高点和波纹。（5）冲击锤。维修大的凹陷时，冲击锤用于凹陷板面初始的校正，或加工内部板和加强相关部位。这种情况需要较大的力量，而不要求光洁的表面。（6）精修锤。用冲击锤修复凹陷之后，需要用精修锤以得到最后的外形。（7）顶铁。通常顶在锤敲击金属板的背面，用锤和顶铁一起作业使高起的部位下降，使低凹部位上升。（8）楔形铁。具有多种形状和尺寸，可与不同的面板形状匹配使用（9）撬镐。用于进入有限的空间，撬起凹点，具有不同的长度和形状。（二）钣金维修常用焊接设备：1.惰性气体保护焊机惰性气体保护焊机主要用于焊接高强度、低合金钢车身，以及焊接铸铝件，如破裂的变速器、气缸和进气管等。2.电阻点焊机 电阻点焊是对整体式车身进行焊接时最常用的一种方式。电阻点焊机适用于车身上要求焊接强度高、不变形的薄钢板。应用范围包括车顶、车门窗、车门槛板以及外部部件3.氧-乙炔焊机氧-乙炔焊是熔焊的一种形式。乙炔和氧气混合后，在喷嘴处点燃后作为一种高温热源(大约为 3000℃)，将焊条和母材金属熔化并接合在一起。由于难以将热量集中在某一个部位，热量将会影响周围的区域而降低钢板的强度。因此汽车制造厂都...
