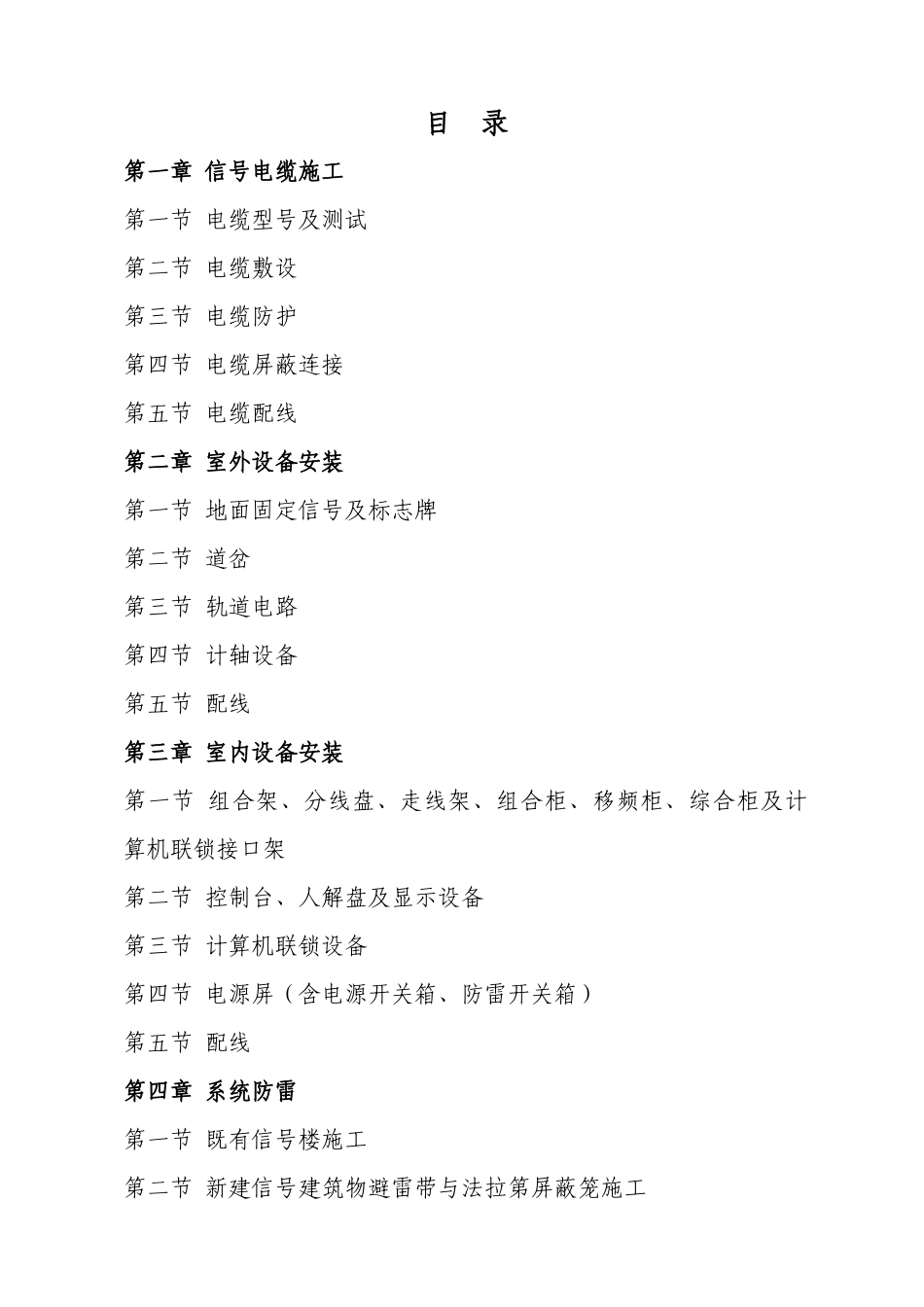

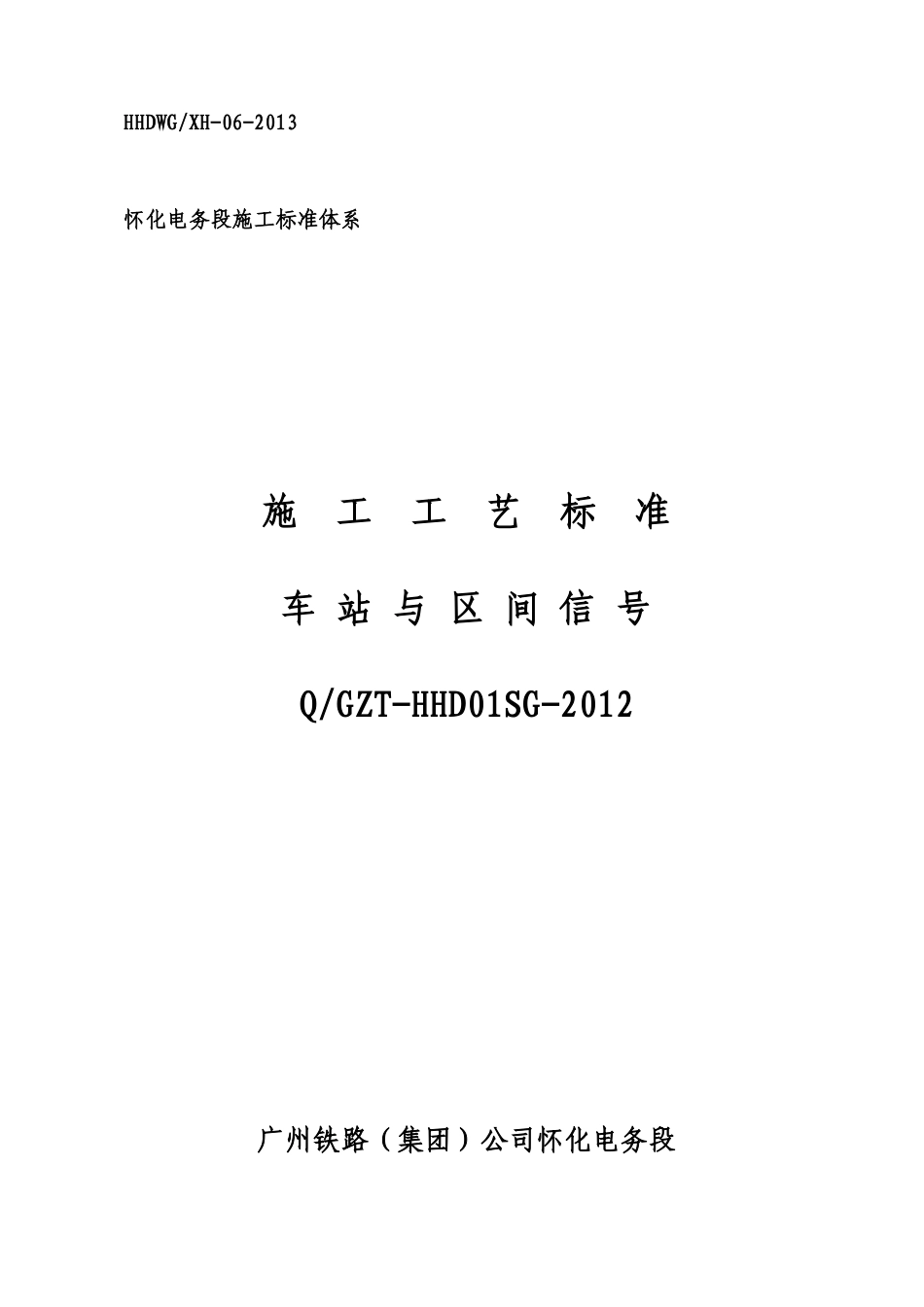

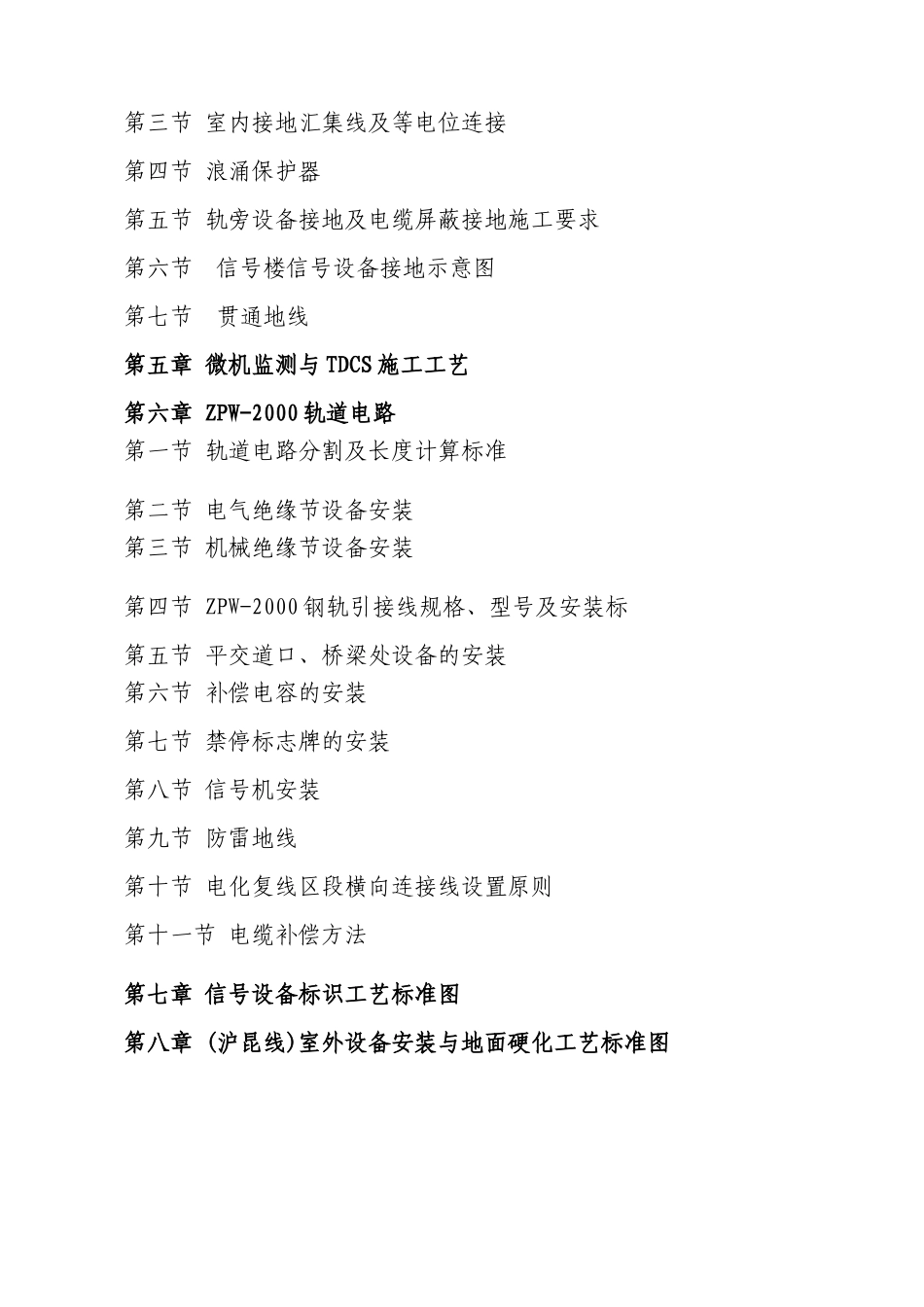

HHDWG/XH-06-2013怀化电务段施工标准体系施 工 工 艺 标 准车 站 与 区 间 信 号Q/GZT-HHD01SG-2012广州铁路（集团）公司怀化电务段目 录第一章 信号电缆施工第一节 电缆型号及测试第二节 电缆敷设第三节 电缆防护第四节 电缆屏蔽连接第五节 电缆配线第二章 室外设备安装第一节 地面固定信号及标志牌第二节 道岔第三节 轨道电路第四节 计轴设备第五节 配线第三章 室内设备安装第一节 组合架、分线盘、走线架、组合柜、移频柜、综合柜及计算机联锁接口架第二节 控制台、人解盘及显示设备第三节 计算机联锁设备第四节 电源屏（含电源开关箱、防雷开关箱）第五节 配线第四章 系统防雷第一节 既有信号楼施工第二节 新建信号建筑物避雷带与法拉第屏蔽笼施工第三节 室内接地汇集线及等电位连接第四节 浪涌保护器第五节 轨旁设备接地及电缆屏蔽接地施工要求第六节 信号楼信号设备接地示意图第七节贯通地线第五章 微机监测与 TDCS 施工工艺第六章 ZPW-2000 轨道电路第一节 轨道电路分割及长度计算标准第二节 电气绝缘节设备安装第三节 机械绝缘节设备安装第四节 ZPW-2000 钢轨引接线规格、型号及安装标第五节 平交道口、桥梁处设备的安装第六节 补偿电容的安装第七节 禁停标志牌的安装第八节 信号机安装第九节 防雷地线第十节 电化复线区段横向连接线设置原则第十一节 电缆补偿方法第七章 信号设备标识工艺标准图第八章 (沪昆线)室外设备安装与地面硬化工艺标准图第一章 信号电缆第一节 电缆型号及测试一、电缆型号(一) 信号电缆型号1. 信号电缆的导电芯线应采用标称直径为 1.0mm 的软铜线，其允许工作电压不得低于工频 500V 或直流 1000V。2. 集中联锁和自动闭塞区间的信号电缆，应采用综合护套、铝护套和数字信号电缆。有特殊要求的设备，如计轴设备、应答器等设备应采用专用数字信号电缆。(1) 信号电缆按护套类型包括塑料护套（ PTY03、PTY23 等）、综合护套（PTYA23、PTYA22）、铝护套（PTYL23、PTYL22）信号电缆，电缆规格用电缆芯数表示分为：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61。(2) 铁路数字信号电缆分为塑料护套（SPTYW03 或 SPTYW23）、综合护套（ SPTYWA23 ） 、 铝 护 套 （ SPTYWL23 ） 、 内 屏 蔽 （ SPTYWP03 或SPTYWP23、SPTY-WPA23、SPTYWPL23）数字电缆。(二) 信号电缆使用范围1. 集中联锁和自动...
