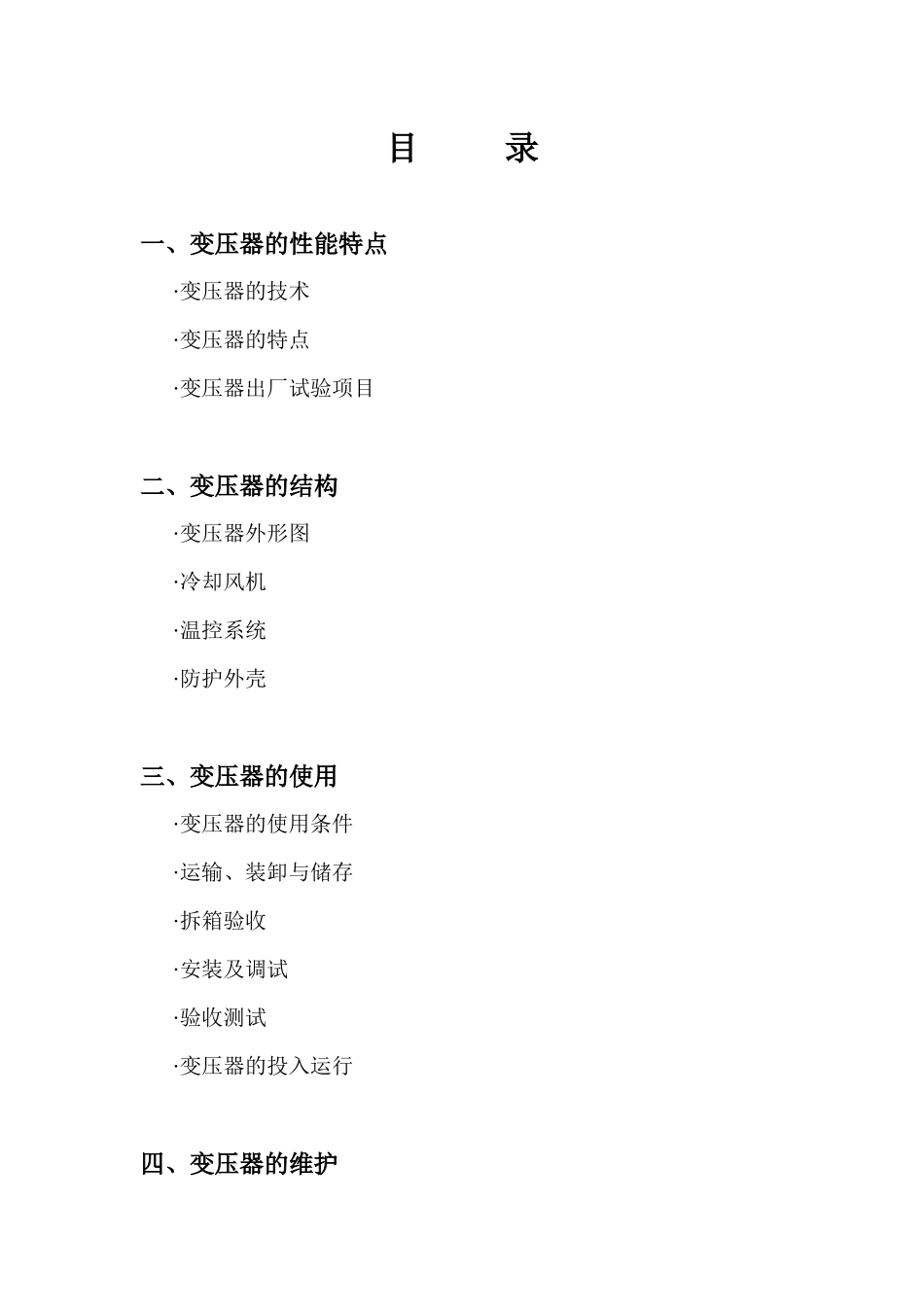

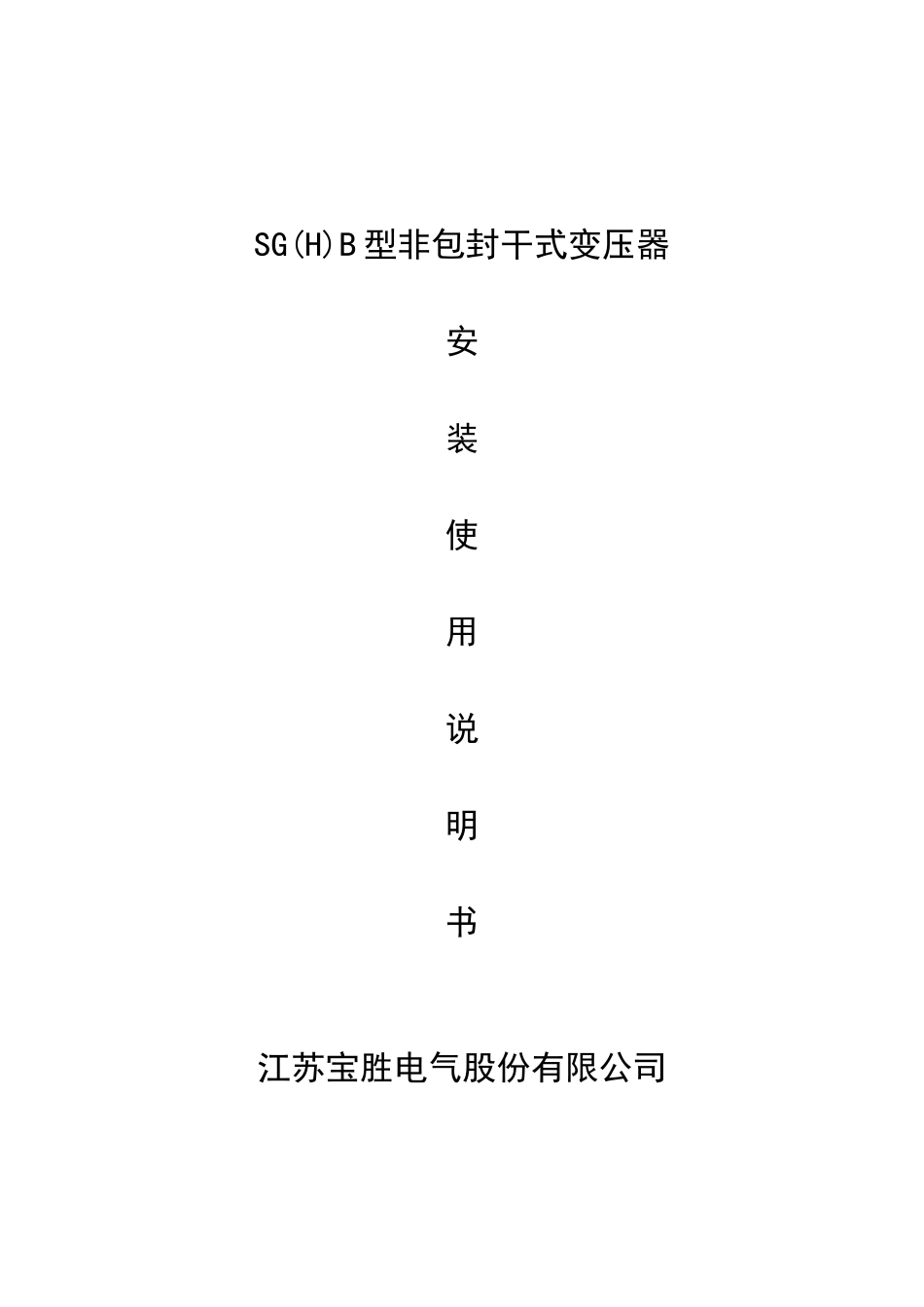

SG(H)B 型非包封干式变压器安装使用说明书江苏宝胜电气股份有限公司 在安装、操作和运行本变压器前，请仔细阅读本说明书，并妥善保管！目 录一、变压器的性能特点·变压器的技术·变压器的特点·变压器出厂试验项目二、变压器的结构·变压器外形图·冷却风机·温控系统·防护外壳三、变压器的使用·变压器的使用条件·运输、装卸与储存·拆箱验收·安装及调试·验收测试·变压器的投入运行四、变压器的维护五、常见变压器的故障SG(H)B 型非包封干式变压器安装使用说明书一、变压器的性能特点·变压器的技术江苏宝胜电气股份有限公司生产的 SG(H)B 型非包封干式变压器是我公司与沈阳变压器研究所、国家变压器检测中心共同研制开发，德国乔格公司、意大利 BP2 公司以及瑞士 TUBOLY 公司的先进设备生产而成的优质产品。产品技术性能指标达到欧洲同类产品的水平，并符合GB6450-1986、IEC726 和 GB/T10228-1997 等标准。·变压器的特点本干式变压器的线圈不是采用环氧树脂浇注或缠绕工艺，而是采用具有高品质的 NOMEX®绝缘材料制造的一种非包封型干式变压器。线圈绕组采用 NOMEX®绝缘材料，经 VPI 真空浸渍无溶剂漆，并高温固化。铁心采用优质高导磁率的冷轧硅钢片。该产品具有节能、体积小、重量轻、局放小、承受热冲击性能强、过负载能力大、难燃、防火性能高、自动温控等优点。可广泛应用于输变电系统，机场、地铁、发电厂、冶金、医院、体育场馆、高层建筑、宾馆饭店、商业购物中心、居民密集区、石化、核电、核潜艇等场所。·变压器出厂检测项目a、绝缘电阻测试 b、变压器直流电阻试验c、变压器变比试验及矢量校正 d、变压器工频耐压试验e、变压器感应耐压试验 f、变压器空载损耗及空载电流试验g、变压器负载及短路阻抗试验 h、变压器局部放试验二、变压器的结构·变压器的外形图 1—变压器线圈 2—变压器夹件 3—变压器起吊位置（吊耳） 4—变压器轨道5—变压器铁心 6—变压器分接 7—变压器二次线圈引线 8—变压器铁心接地·冷却风机GFDD 系列顶吹式干式变压器用横流式冷却风机，主要用于变压器冷却增容，在变压器上配上风机散热后，可增容 40~50%运行，从而大大提高变压器的承载能力，并延长了变压器的使用寿命。表 1 风机选用规格型号电机参数风量噪声配用变压器配用(A、B 型)≥(m3/h)≥dB容量（kVA）台数电压/频率(V/HZ)转速(r/min)功率(w)GFD610-105220/501300457005550~5004GFDD440-120220/501300407505...
