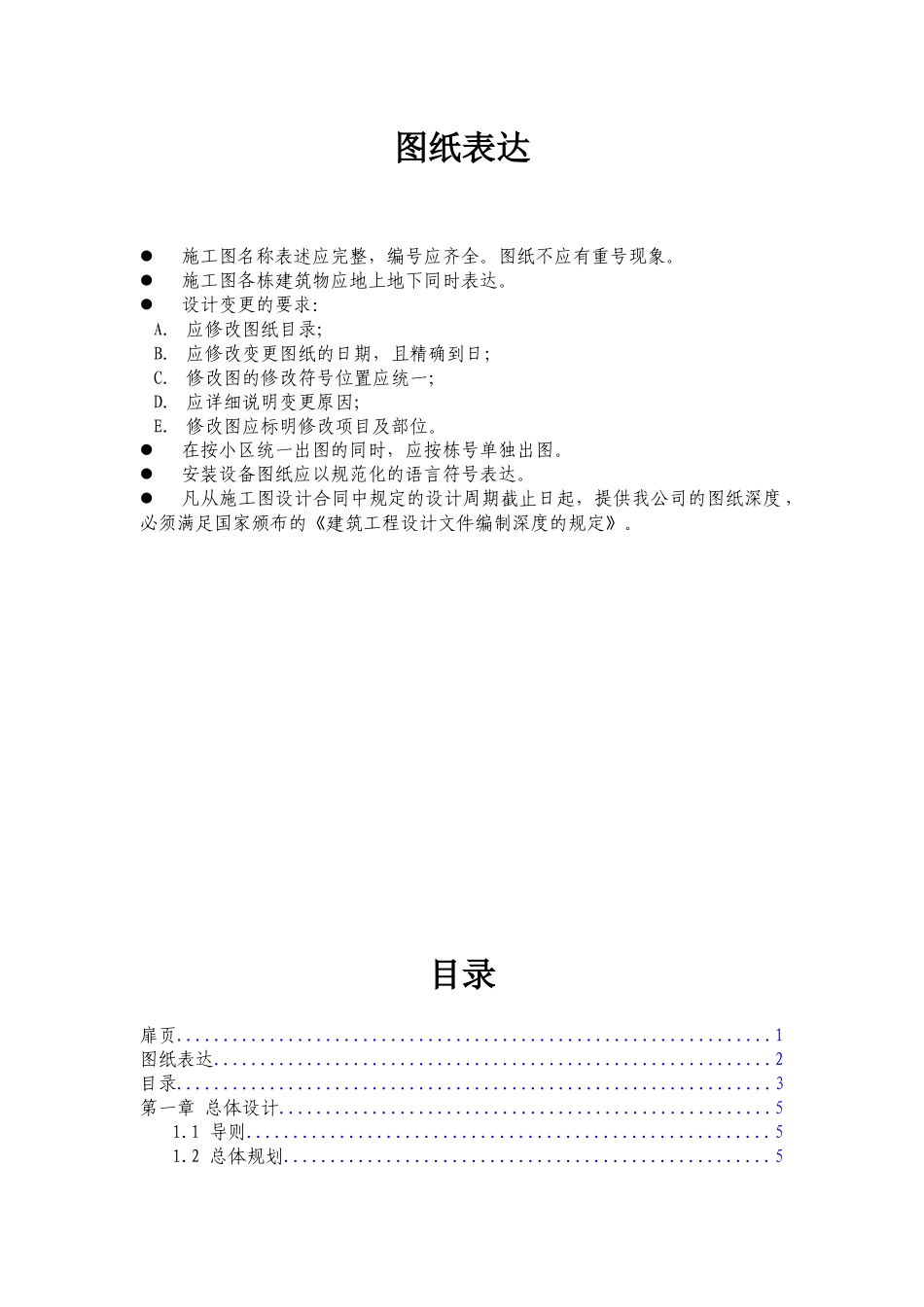

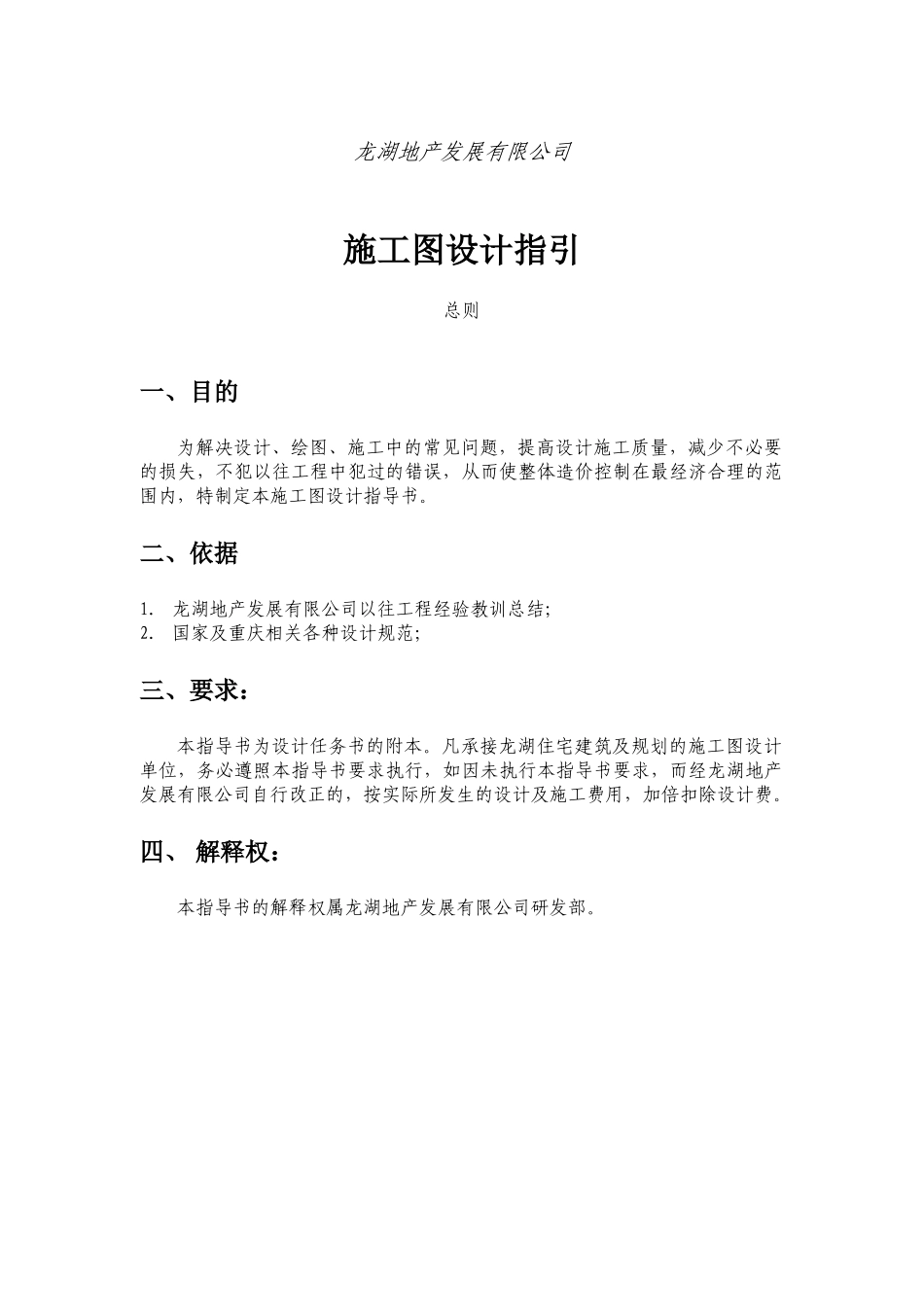

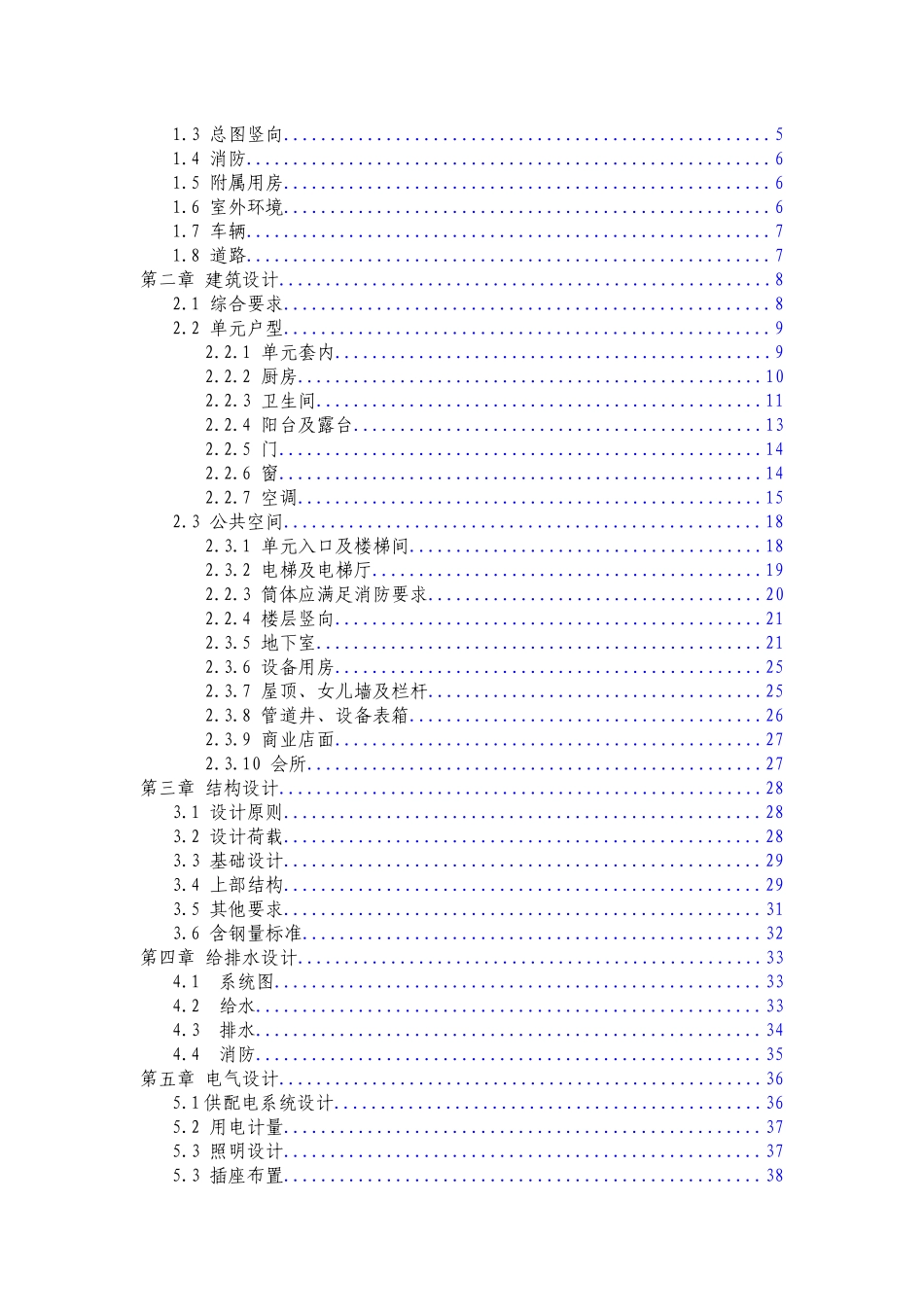

龙湖地产发展有限公司施工图设计指引总则一、目的为解决设计、绘图、施工中的常见问题，提高设计施工质量，减少不必要的损失，不犯以往工程中犯过的错误，从而使整体造价控制在最经济合理的范围内，特制定本施工图设计指导书。二、依据1. 龙湖地产发展有限公司以往工程经验教训总结；2. 国家及重庆相关各种设计规范；三、要求：本指导书为设计任务书的附本。凡承接龙湖住宅建筑及规划的施工图设计单位，务必遵照本指导书要求执行，如因未执行本指导书要求，而经龙湖地产发展有限公司自行改正的，按实际所发生的设计及施工费用，加倍扣除设计费。四、 解释权：本指导书的解释权属龙湖地产发展有限公司研发部。图纸表达施工图名称表述应完整，编号应齐全。图纸不应有重号现象。施工图各栋建筑物应地上地下同时表达。设计变更的要求：A. 应修改图纸目录；B. 应修改变更图纸的日期，且精确到日；C. 修改图的修改符号位置应统一；D. 应详细说明变更原因；E. 修改图应标明修改项目及部位。在按小区统一出图的同时，应按栋号单独出图。安装设备图纸应以规范化的语言符号表达。凡从施工图设计合同中规定的设计周期截止日起，提供我公司的图纸深度 ，必须满足国家颁布的《建筑工程设计文件编制深度的规定》。目录扉页................................................................1图纸表达............................................................2目录................................................................3第一章 总体设计.....................................................51.1 导则........................................................51.2 总体规划....................................................51.3 总图竖向....................................................51.4 消防........................................................61.5 附属用房....................................................61.6 室外环境....................................................61.7 车辆........................................................71.8 道路........................................................7第二章 建筑设计.....................................................82.1 综合要求....................................................82.2 单元...
