管廊-工程监理规划VIP免费

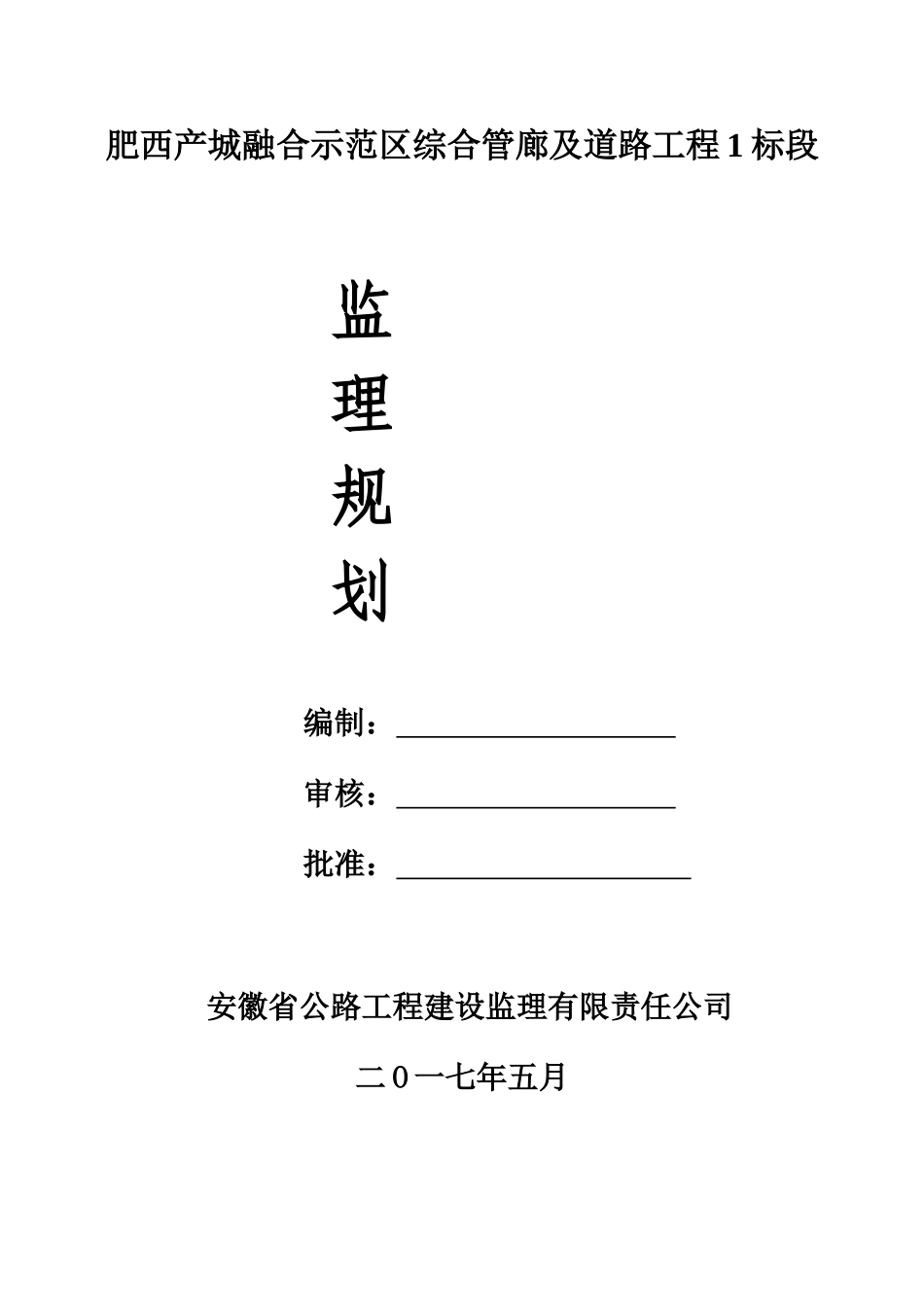

管廊-工程监理规划_第1页
1/70

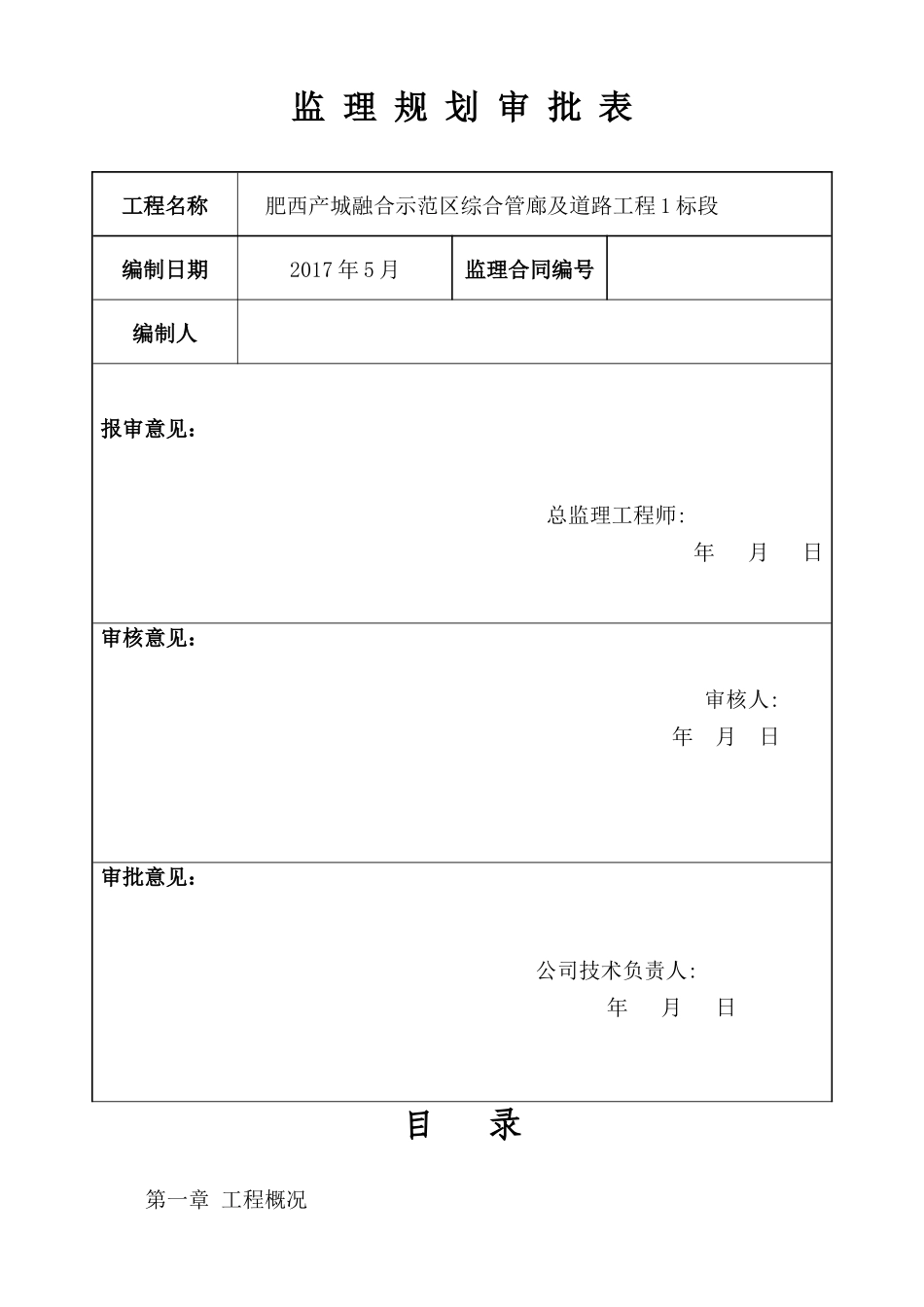

管廊-工程监理规划_第2页
2/70

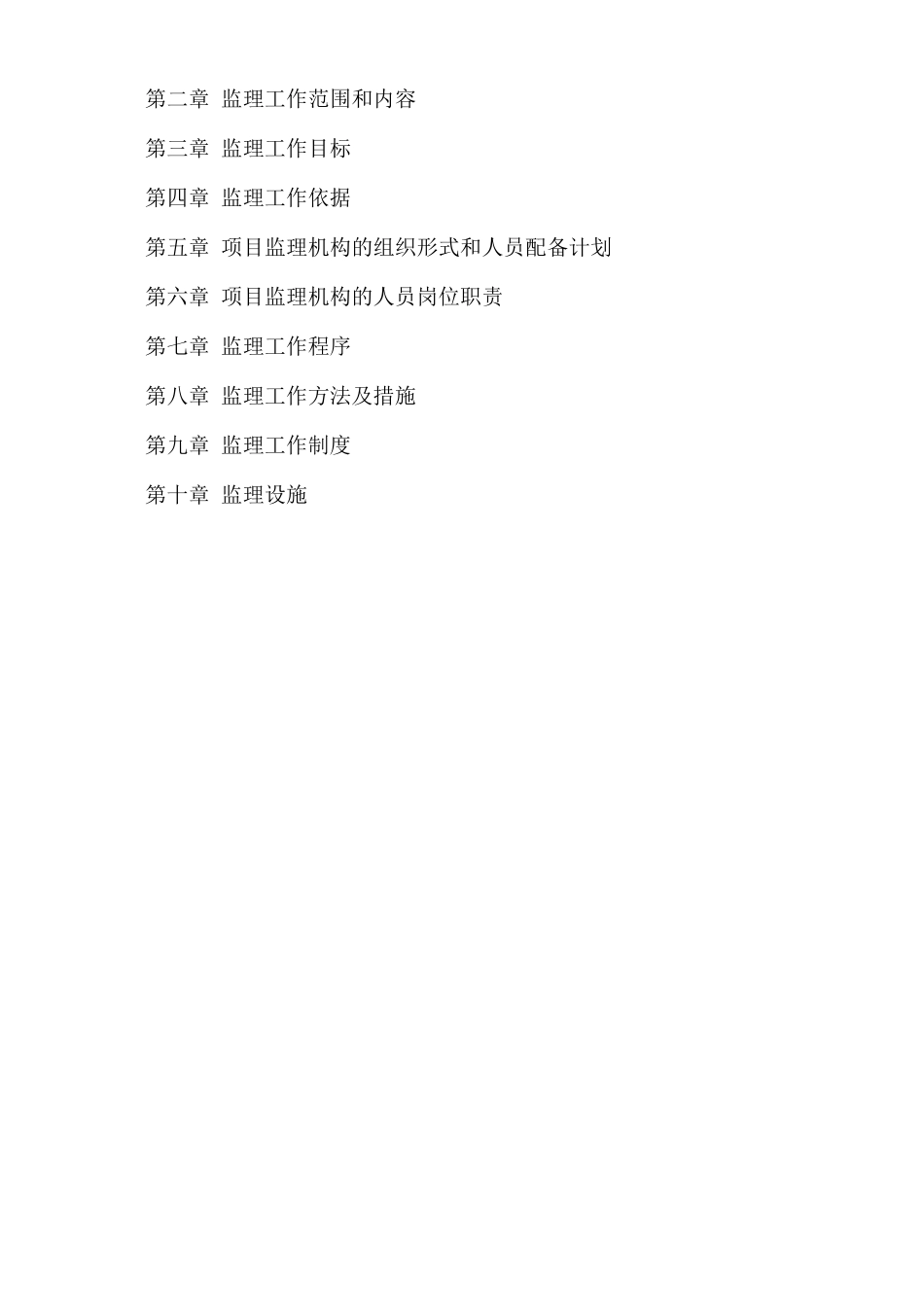

管廊-工程监理规划_第3页
3/70
肥西产城融合示范区综合管廊及道路工程 1 标段 监 理 规 划编制: 审核: 批准: 安徽省公路工程建设监理有限责任公司二 O 一七年五月监 理 规 划 审 批 表 工程名称肥西产城融合示范区综合管廊及道路工程 1 标段编制日期2017 年 5 月监理合同编号编制人报审意见: 总监理工程师: 年 月 日 审核意见:审核人: 年 月 日审批意见: 公司技术负责人: 年 月 日目 录第一章 工程概况第二章 监理工作范围和内容第三章 监理工作目标第四章 监理工作依据第五章 项目监理机构的组织形式和人员配备计划第六章 项目监理机构的人员岗位职责第七章 监理工作程序第八章 监理工作方法及措施第九章 监理工作制度第十章 监理设施第一章 工程概况一、参建单位工程名称:肥西产城融合示范区综合管廊及道路工程 1 标段建设单位:肥西县城乡建设投资有限公司设计单位:上海市政工程设计研究总院 无锡市市政设计研究院有限公司 安徽省交通规划设计研究总院股份有限公司施工单位:安徽水安建设集团股份有限公司监理单位:安徽省公路工程建设监理有限责任公司监督单位:肥西县质量安全监督站二、工程地点:本工程位于合肥市肥西县董岗镇境内,工程平面图如下三、工程规模: 丰乐河大道(合安路~铁板洲路)桩号 K0+000~K4+842.85,全长 4842.85米,主要建设内容:① 综合管廊:综合管廊有五舱和四舱两种形式,五舱标准段一尺寸13.9*4m、五舱标准段二尺寸 14.1*4.2m、四舱标准段尺寸 11.7*4.0m,包括管廊主体结构、管廊附属电气、自控、暖通、消防、排水等附属设施;五舱标准断面一五舱标准断面二四舱标准断面二② 道路工程:路幅总宽 60m,3.0 米人行道+7.5 米辅道+5.5 米侧分带+11.5 米机动车道+5 米中央分隔带+11.5 米机动车道+5.5 米侧分带+7.5 米辅道+3.0 米人行道。包括道路路基工程、道路路面工程、排水工程、交通工程、照明工程。道路标准断面③ 桥涵工程: K2+119.194 肖小河左支流中桥,桥长 44.56m,桥宽61.5m;桥面采用装配式预应力简支 T 梁结构,梁长 13m;K4+123.320 群英塘泄洪沟中桥,桥长 44.56m,桥宽 61.5m;桥面采用装配式预应力简支 T 梁结构,梁长 13m。桥涵标准断面独秀园路(喜鹊河路~丰乐河大道)K29+37.5~34+48.889,全长 511.389米,主要建设内容① 综合管廊:综合管廊形式为四舱形式,四舱标准段尺寸 11.7*4m,管廊主体结构、管廊附属电气、自控、暖通、...
