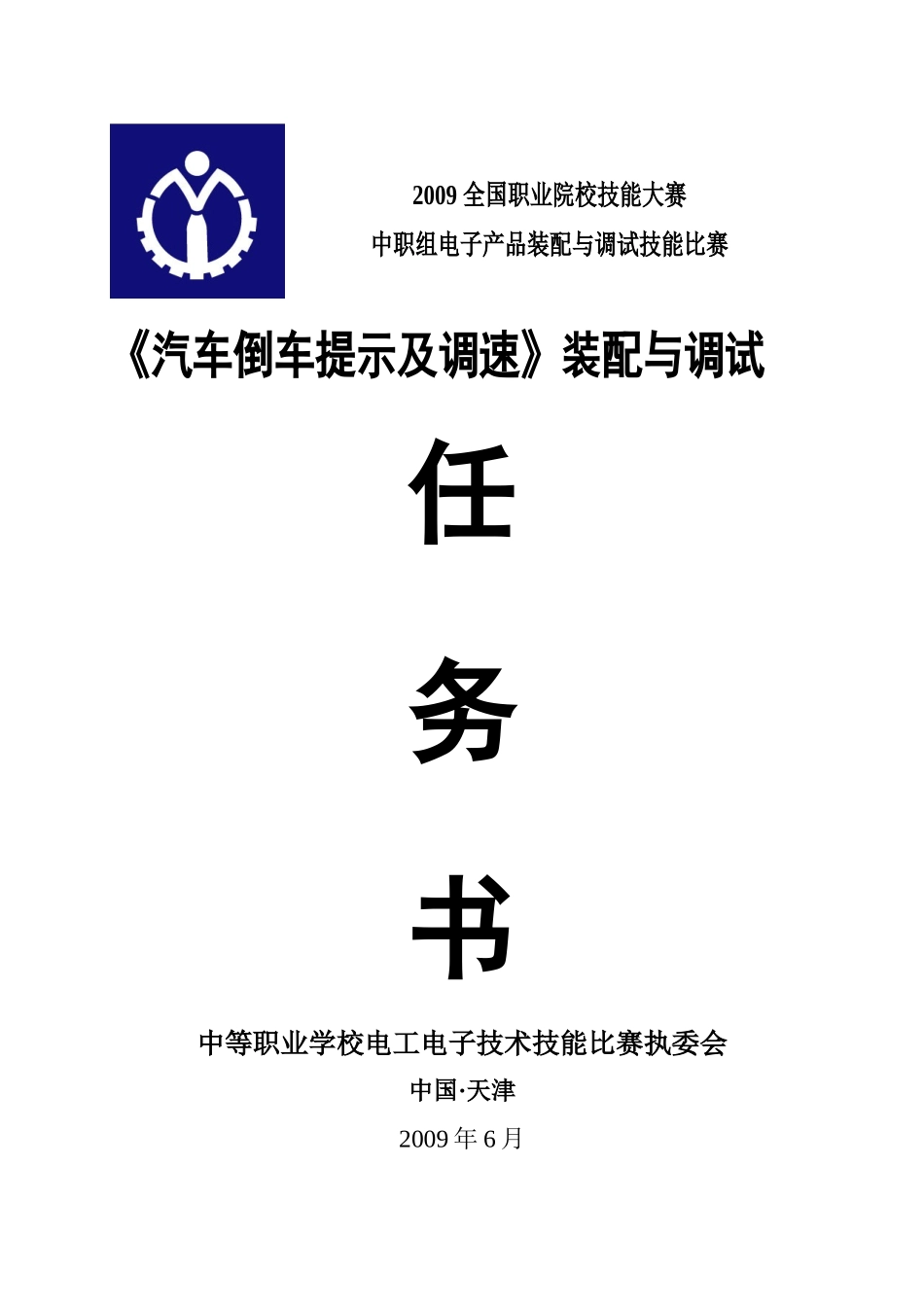

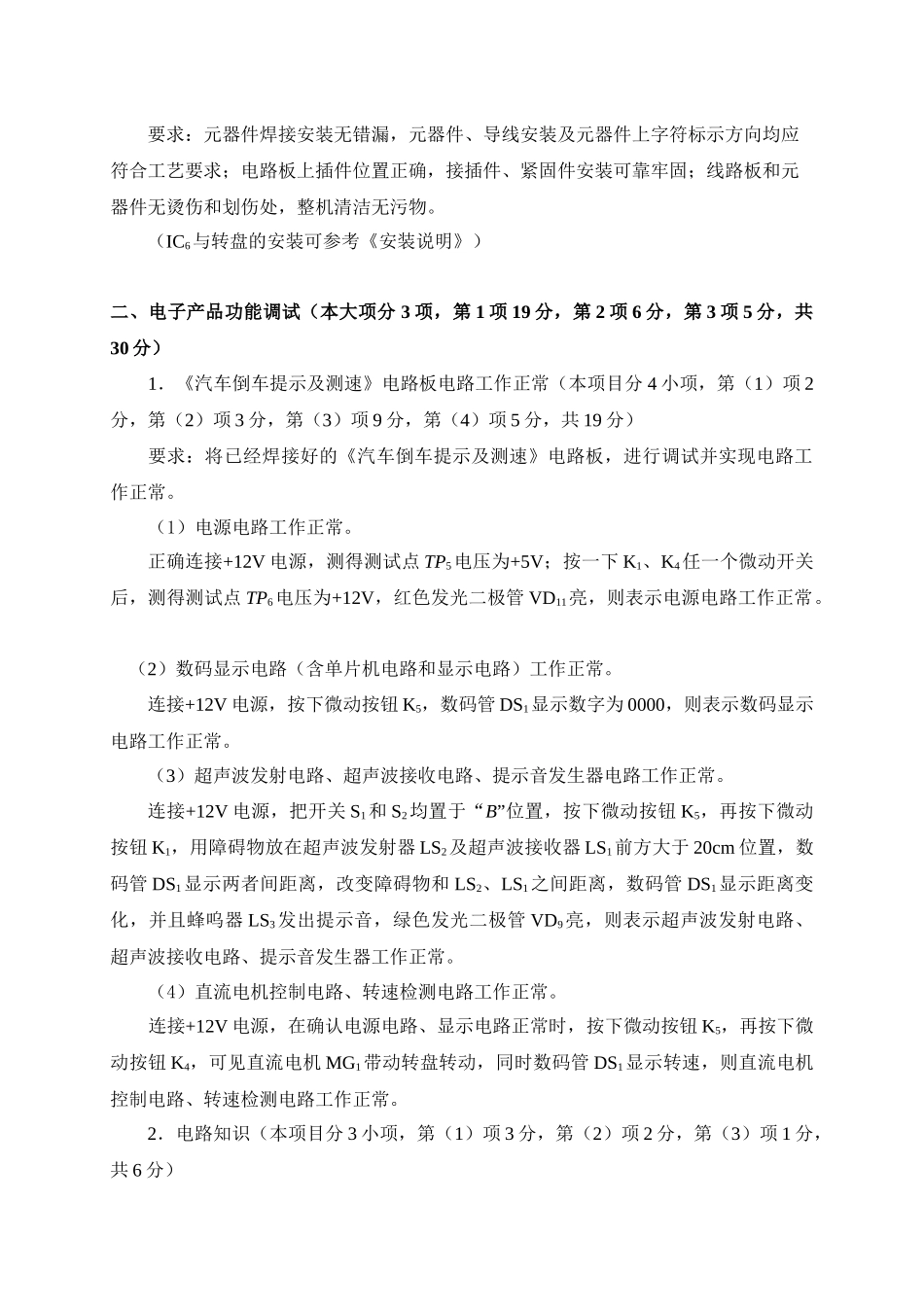

2009 全国职业院校技能大赛中职组电子产品装配与调试技能比赛《汽车倒车提示及调速》装配与调试任务书中等职业学校电工电子技术技能比赛执委会中国·天津2009 年 6 月2009 年全国职业院校中职学生组电工电子技能大赛《电子产品装配与调试》任务书 工位号: 成绩: 说明:本次比赛工作任务共有 4 项目内容,共 100 分;由选手在规定的时间内独立完成,完成的时间为 240 分钟。安全文明生产要求;仪器、工具正确放置,按正确的操作规程进行操作,操作过程中爱护仪器设备、工具、工作台,防止出现触电事故。一、电子产品装配(本大项分 3 项,第 1 项 5 分,第 2 项 15 分,第 3 项 10 分,共 30分)1.元器件选择(本项目 5 分)要求:根据给出的附图 1《汽车倒车提示及测速电路原理图》,在印制电路板焊接和产品安装过程中,正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件。2.印制电路板焊接(本项目分 2 小项,第(1)项 6 分,第(2)项 9 分,共 15分)根据给出的附图 1《汽车倒车提示及测速电路原理图》,选择所需要的元器件,把它们准确地焊接在赛场提供的印制电路板上。其中包括:(1)贴片焊接(2)非贴片焊接要求:在印制电路板上所焊接的元器件的焊点大小适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺;引脚加工尺寸及成形符合工艺要求;导线长度、剥线头长度符合工艺要求,芯线完好,捻线头镀锡。3.电子产品安装(本项目 10 分)根据给出的附图 1《汽车倒车提示及测速电路原理图》,把选取的电子元器件及功能部件正确地装配在赛场提供的印制电路板上。要求:元器件焊接安装无错漏,元器件、导线安装及元器件上字符标示方向均应符合工艺要求;电路板上插件位置正确,接插件、紧固件安装可靠牢固;线路板和元器件无烫伤和划伤处,整机清洁无污物。(IC6与转盘的安装可参考《安装说明》)二、电子产品功能调试(本大项分 3 项,第 1 项 19 分,第 2 项 6 分,第 3 项 5 分,共30 分)1.《汽车倒车提示及测速》电路板电路工作正常(本项目分 4 小项,第(1)项 2分,第(2)项 3 分,第(3)项 9 分,第(4)项 5 分,共 19 分)要求:将已经焊接好的《汽车倒车提示及测速》电路板,进行调试并实现电路工作正常。(1)电源电路工作正常。正确连接+12V 电源,测得测试点 TP5电压为+5V;按一下 K1、K4任一个微动开关后,测得测试点 TP...
