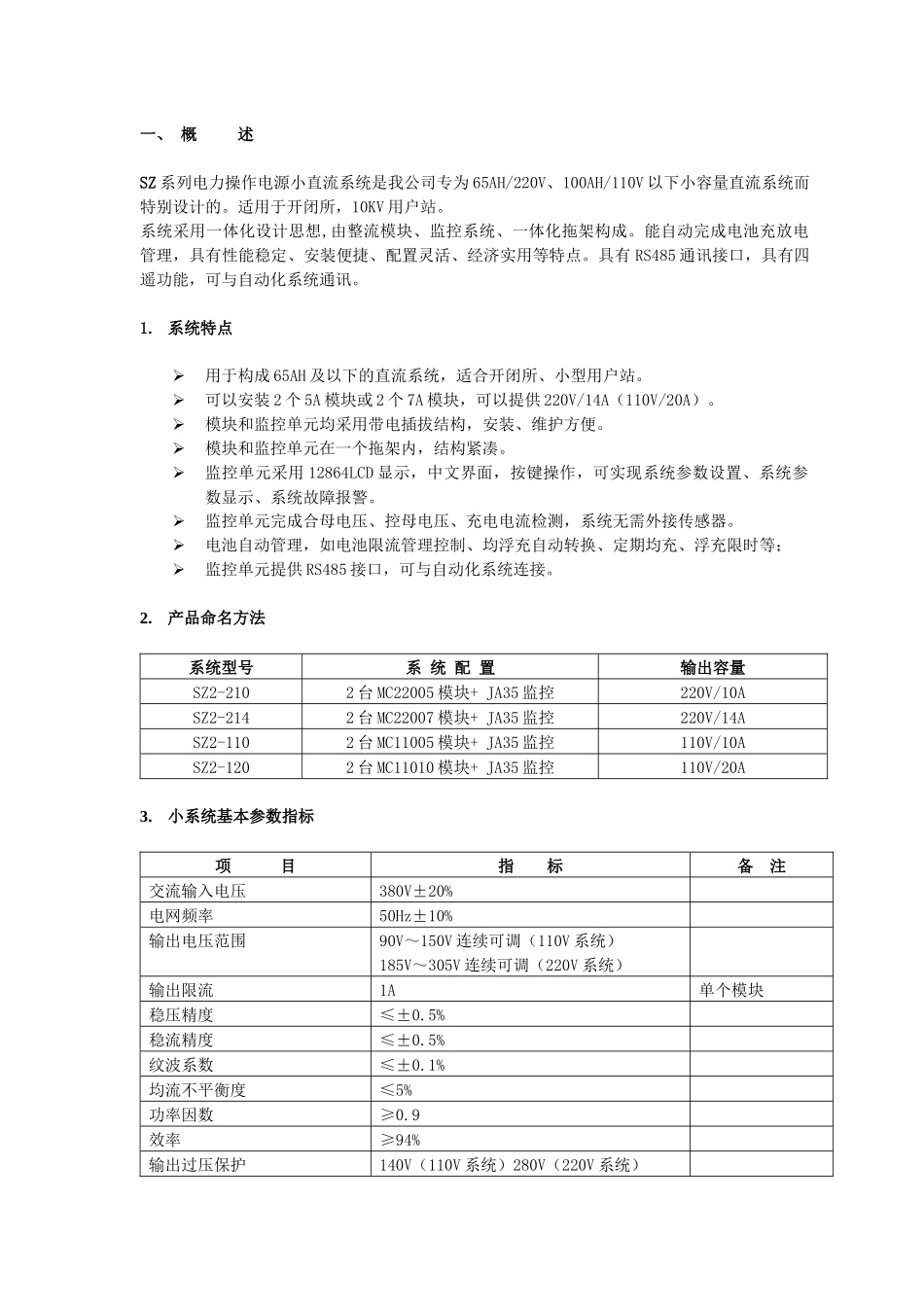

SZ系列电力操作电源小直流系统是我公司专为65AH220V_第1页
1/7
SZ系列电力操作电源小直流系统是我公司专为65AH220V_第2页
2/7

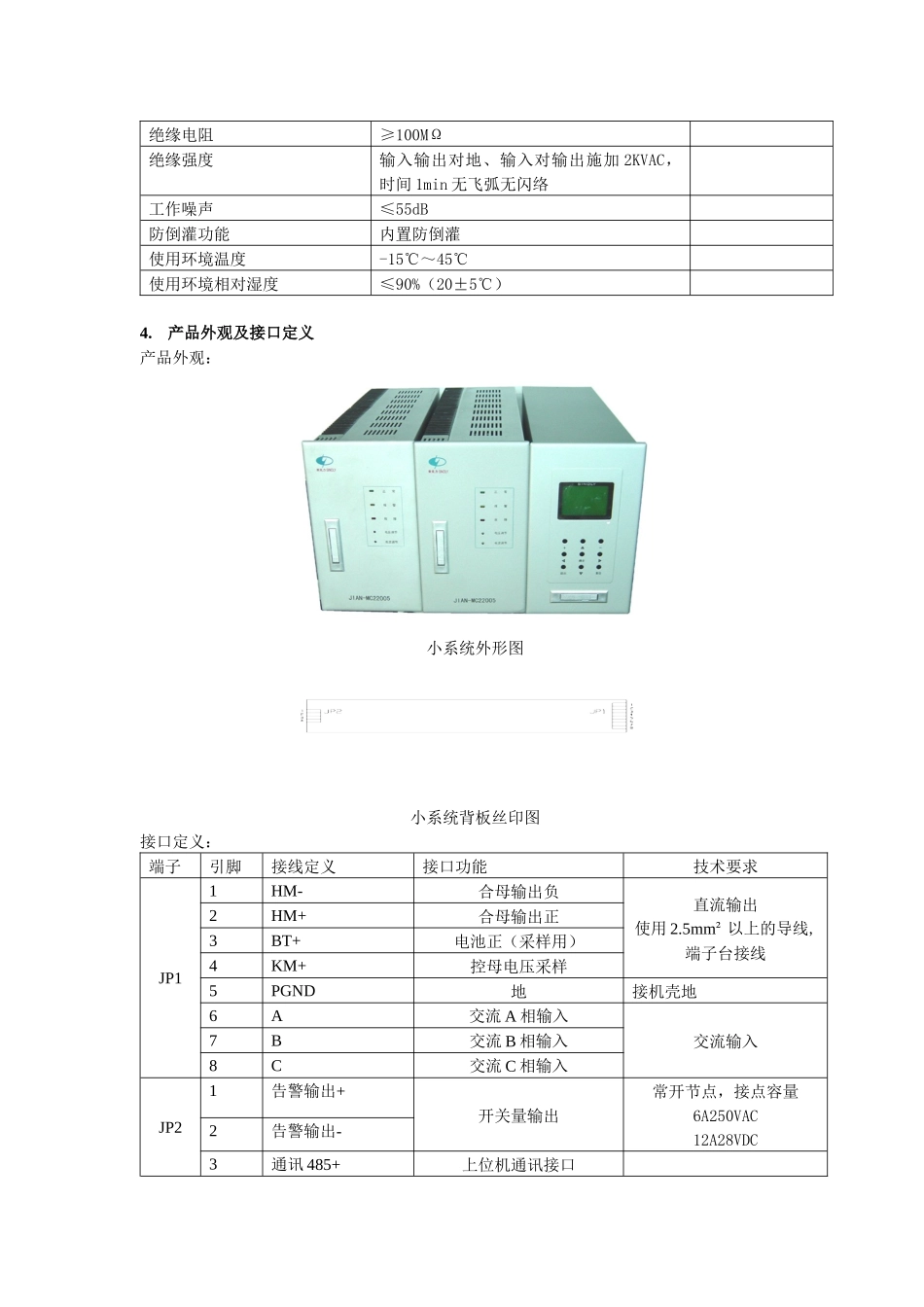

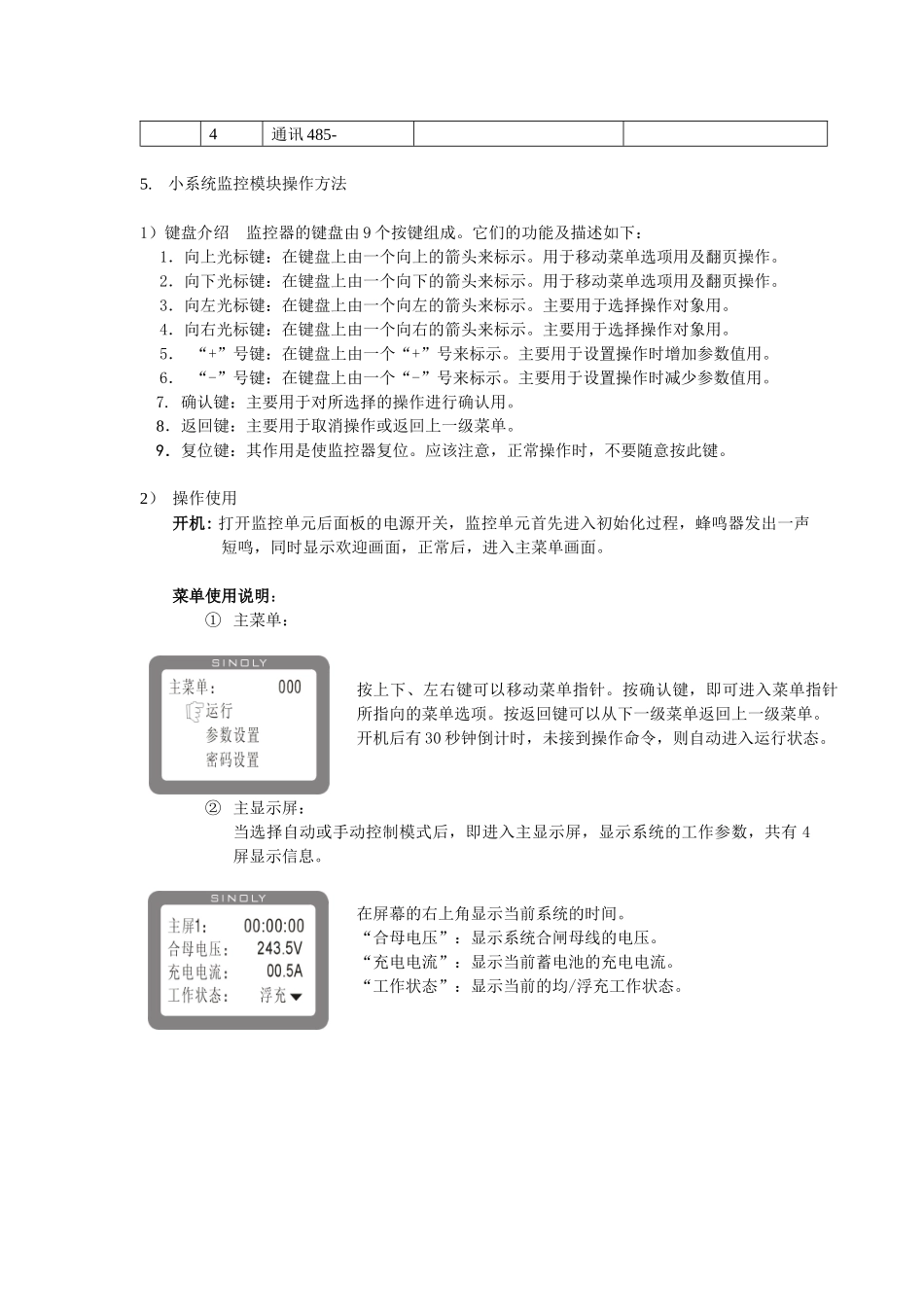

SZ系列电力操作电源小直流系统是我公司专为65AH220V_第3页
3/7
一、 概 述SZ 系列电力操作电源小直流系统是我公司专为 65AH/220V、100AH/110V 以下小容量直流系统而特别设计的。适用于开闭所,10KV 用户站。系统采用一体化设计思想,由整流模块、监控系统、一体化拖架构成。能自动完成电池充放电管理,具有性能稳定、安装便捷、配置灵活、经济实用等特点。具有 RS485 通讯接口,具有四遥功能,可与自动化系统通讯。1. 系统特点用于构成 65AH 及以下的直流系统,适合开闭所、小型用户站。可以安装 2 个 5A 模块或 2 个 7A 模块,可以提供 220V/14A(110V/20A)。模块和监控单元均采用带电插拔结构,安装、维护方便。模块和监控单元在一个拖架内,结构紧凑。监控单元采用 12864LCD 显示,中文界面,按键操作,可实现系统参数设置、系统参数显示、系统故障报警。监控单元完成合母电压、控母电压、充电电流检测,系统无需外接传感器。电池自动管理,如电池限流管理控制、均浮充自动转换、定期均充、浮充限时等;监控单元提供 RS485 接口,可与自动化系统连接。2.产品命名方法系统型号系 统 配 置输出容量SZ2-2102 台 MC22005 模块+ JA35 监控220V/10ASZ2-2142 台 MC22007 模块+ JA35 监控220V/14ASZ2-1102 台 MC11005 模块+ JA35 监控110V/10ASZ2-1202 台 MC11010 模块+ JA35 监控110V/20A3.小系统基本参数指标项 目指 标备 注交流输入电压380V±20%电网频率50Hz±10%输出电压范围90V~150V 连续可调(110V 系统)185V~305V 连续可调(220V 系统)输出限流1A单个模块稳压精度≤±0.5%稳流精度≤±0.5%纹波系数≤±0.1%均流不平衡度≤5%功率因数≥0.9效率≥94%输出过压保护140V(110V 系统)280V(220V 系统)绝缘电阻≥100MΩ绝缘强度输入输出对地、输入对输出施加 2KVAC,时间 1min 无飞弧无闪络工作噪声≤55dB防倒灌功能内置防倒灌使用环境温度-15℃~45℃使用环境相对湿度≤90%(20±5℃)4.产品外观及接口定义产品外观:小系统外形图小系统背板丝印图接口定义:端子引脚接线定义接口功能技术要求JP11HM-合母输出负直流输出使用 2.5mm² 以上的导线,端子台接线2HM+合母输出正3BT+电池正(采样用)4KM+控母电压采样5PGND地接机壳地6A交流 A 相输入交流输入7B交流 B 相输入8C交流 C 相输入JP21告警输出+开关量输出常开节点,接点容量6A250VAC12A28VDC2告警输出-3通讯 485+上位机通讯接口4通讯 485-5.小系统监控模块操作方法...
